22、AMラジオ帯、電波混入障害対策フィルターの作り方 手元にあるフェライトコア、DCFコアに、細い線を巻いて、作りました。目的周波数が低く、巻数が多くなるので、細い線を用意します 1mの線を、バイファイラ30回巻きします（コア内通過数） AMラジオ放送など0.5〜10MHZの電波 が、電話や、ＴＶに混入するコモンモード障害に効果あります。 電話回線（アナログ、ISDN、ADSL　など)や、　ＴＶ同軸ケーブル　などに挿入して 回線、ケーブルから、混入する妨害波を抑制します

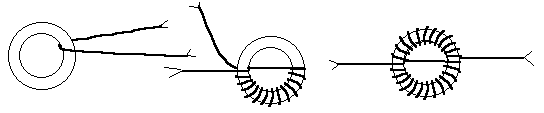

コアの巻き方 1mの線を 約半分の長さでコアに通し 片側を15回巻きます 反対側は1度巻き始めのほうに戻してから、15回巻きます、 計30回巻（コア内通過数）

	MHZ	dB	30dB以上は、強力な効果が見込めます　 例、10/0.12mm赤黒平行線を30回巻き
	0.5	31
	1.5	44
	3	40
	5	36
	10	31
	21	25

ここで使用した、DCFコア（5977001コア×２　結束バンド×4セット）は、\1,000円（税別）で、  大進無線で取り扱います。お問い合わせは info@ddd-daishin.co.jpへどうぞ    　　DCFコアは、アミドンFT-114-77相当品です ISDN、パソコンなどのモデム に電話回線を接続した時に、発生するノイズ電波障害にも、もちろん効果あります （モデム等の電話回線入口に挿入します）

---
