24、クランプコアで、５０Ω 1：1アンテナバランの作り方　　

手元にあるTOKINのクランプコア、ESD-SR-15を使って、バランを作りました。
同軸1.5DQEVと、ビニール被膜線（単線）をクランプコアESD-SR-15に巻きつけます
（または、TDKのクランプコアZCAT2032-0930でも同様に制作できます）

構成図

サイズ　75×50×30mm

作り方
①クランプコアを巻き方の通り巻き込みます
②巻いて作ったコアをプラBOXに収めて半田付けします
③接着剤や、ホットボンド等で、かためて、ふたをして完成です

0.5～50MHZで良好です

3DB-50K部品表　　
★クランプコア　
　TOKIN ESD-SR-15 ----1
★同軸1.5DQEV----40Cm
★単線（被膜線）----60Cm
★プラBOX--------1
★MBR（Ｍ型接栓座）----1
★ボルト、ナット、ワシャー--各2
★蝶ナット------2
★ラグ端子、圧着端子---各2

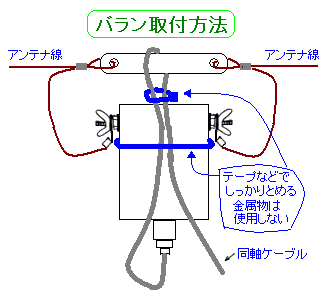

耐入力は、1.5DQEV使用で
最大200WもOK

ＳＷＲ　特性
MHZ	0.5	1	1.8	3.5	7	10	14	21	28	50
ＶSWR	1.2	1.11	1.09	1.05	1.05	1.06	1.07	1.09	1.1	1.15

クランプコアの巻き方
クランプコア ESD-SR-15に、単線60Cmをコア内通過数６回、 40Cmの1.5DQEVをコア内通過数3回巻きます	①クランプコアを開きます	②クランプコアの片側に単線を、もう片方に同軸1.5DQEVを巻ます　各々10Cm程先出しして下図の様に、巻き始めます単線60Cmをコア内通過数６回、 40Cmの1.5DQEVをコア内通過数3回巻きします
③クランプコアを閉じます（線の上から絶縁テープなどで固定しておきます）クランプコアの外側は、同軸1.5DQEVは、下図の様に4線がならびます単線は、5線がならびます		④同軸1.5DQEVの外皮を剥いて（コアから1～2Cm程から）両端とも、編線と芯線に分けます、 M型接栓側（不平衡）は、単線と編線をつなぎ合わせます、また、アンテナ端子側（平衡）は、単線と芯線をつなぎます
