29、ドア用防犯ブザー、ライトの作り方

ドアにマイクロスイッチを取付けて、ブザーやライトを動作させます
¥100ショップにある防犯ブザーとプッシュライトを使いました

ブザーとライトに接続するための、接続端子を0.5mm厚のプリント基板を切って工作します
防犯ブザーは、プラグ端子に、ライトは、電池BOXに接続します

ドアに小型マイクロスイッチを、両面テープやビスなどで取付けます

他人様にはわからないところに、ドアの外側に ONスイッチ (または、鍵スイッチ)を取付けます、

簡単に、格安な装置が完成します

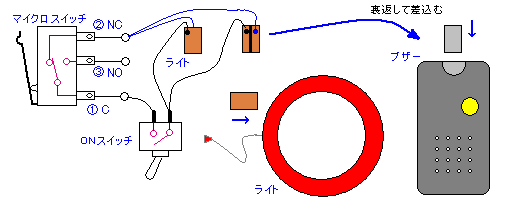

ドア用防犯ブザーの構成図

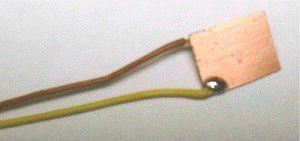

ライト電池BOX接続端子の作り方

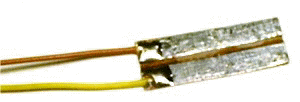

防犯ブザープラグ接続端子の作り方

0.5mm厚のプリント両面基板を 10mm×12mm にカットします
両面の端にそれぞれビニール線を半田付けします

0.5mm厚のプリント両面基板を 9mm×25mm にカットします
片面の真中だけ 2mm 程カッターやヤスリで銅箔をはがし
2個のランドにします、
それぞれのランドにビニール線を半田付けします

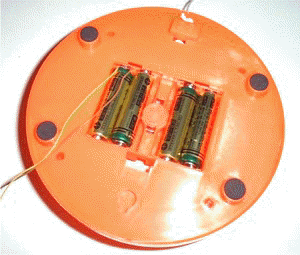

ライト電池BOX接続

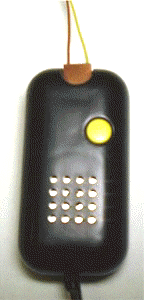

防犯ブザープラグ接続

電池はめる前にマイナス側とスプリングの間に挿入してから、電池の+側をはめると、良いです
もちろん、ライトのSWは ON にしておきます


マイクロスイッチ
png

マイクロスイッチの取付け例

ドアが閉まっている時はOFF
ドアが開いた時に、ON になるように設置します

小型のマイクロスイッチは何種類かあります
取付け条件にあわせて、使えます
オムロン超小型SS-01などが良いです
 ヒンジレバー形
 ヒンジアールレバー形
 ヒンジローラーレバー形

資料⇒オムロンのマイクロスイッチ
