NO.41 12Vシールドバッテリー用充電器の作り方
| アマチュア無線移動運用などに便利な、小型12V

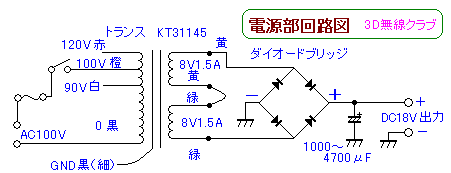

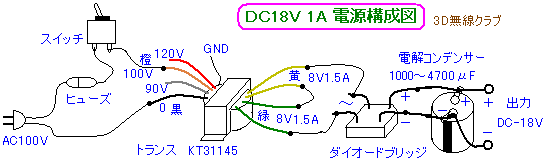

シールドバッテリー用の充電器を作ります 安価な 12Ｖ 7Ahのシールドバッテリーを手に入れたので、簡単な充電器を作りました 電源部、充電器部に分けて作ります 電源部は、NO.36 直流安定化電源の作り方でも使った安価なトランスを使用します また、電源部は、1Aほどの15Ｖ〜24VのACアダプターが、使えます 充電器部には、3A可変型レギュレーターIC LM350 を使用します 充電するバッテリーは、充電する前に、テスターで12Ｖ以上あるか電圧チェックします 12Ｖ以下のバッテリーは、不良の可能性がありますので充電は止めておきます 不良のバッテリーを接続して充電すると、過大電流が流れて、充電器もこわれてしまうことがありますので注意し下さい
|
|

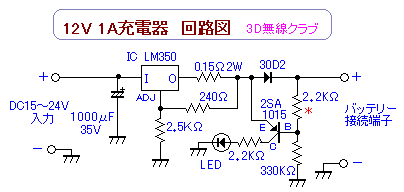

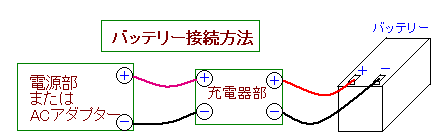

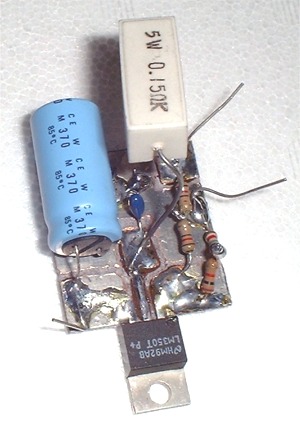

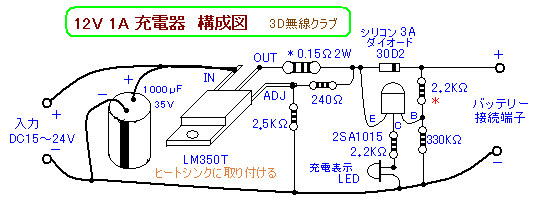

| 充電器部の作り方 部品数が少ないのでICを固定して空中配線やユニバーサル基板で配線できると思います ナショナルセミコンダクター社のIC 可変型３端子レギュレーター LM350 のデーターシートのアプリケーション・ヒントにある回路に、追加で充電表示出来るようにしました、充電器にバッテリーをつなぐと、LEDが点灯します ICのLM350は、絶縁して放熱器（ヒートシンク）に取り付けます 充電するバッテリー電圧が12Vのとき、約 1A の電流で充電します 少しづつ充電されると、バッテリー電圧は上昇しますが、充電電流は次第に減っていきます 満充電（14Ｖ弱と思われる）に近くなると、少しの電流しか流れません 長時間充電しても過充電にはなりにくいです 12Ｖ 7Ahのシールドバッテリーを12Ｖから充電すると、10時間以上必要です シールドバッテリーは、使った分だけ、こまめに充電した方がよさそうです（過放電は禁物です） 良否のわからないバッテリーを充電するときは、1Aのヒューズを挿入した方が良いと思います 入力にDC15〜24V 1Aほどの電源を接続し、出力に充電するバッテリーをつないで充電します |
|
|
|
|

. |
