３Ｄ無線クラブ　3D RADIO CLUB

64、　50MHZ用 ホイップ アンテナアダプタの作り方

完成構成図

16cm～30cmまでの144MHz用ホイップアンテナが50MHz用ホイップアンテナになる、アンテナアダプタを作ります
左の完成構成図のように、144MHzBNCタイプホイップアンテナが脱着出来る"50MHz用アンテナアダプタ"を作ります

アンテナアダプターは、構成図のように、トロイダルコア T-37-10 に、0.32UEW(ポリウレタン線）を巻いたものです
50ＭＨＺ～52MHZでは32回巻き、  52～53MHzでは31回巻き、53ＭＨＺ～54MHZ では30回巻きが良さそうです

アンテナアダプタに、144MHz用ホイップアンテナを取付けて使用します
5Ｗで送信すると、コア部が、けっこう温まり、発熱がありますが、通常の間欠送信なら5Ｗまで使えると思われます
利得のあるアンテナではありませんが、短いわりには、それなりに使えそうです、　
手持ちの昔ながらの144MHz対応の16cm～30cmまでのハンディー用アンテナはほとんどものが使用できました
また、5ＤＦＢ同軸で23cmほど, 単線の30cmほどでも、動作するようです

アンテナアダプタ

*32Ｔ＝50～52MHz
 *31Ｔ＝52～53MHz
*30Ｔ＝53～54MHz

50MHz用アンテナアダプタ構成図

アンテナアダプタの作り方

①プラBOXにBNCP-BR(or SMA-PR)と、BNC-BRをつけます
   BNC-BRのテフロン絶縁部分はカッターなどでカットし、端子も短くカット処理しスペースを広げます

②コアの巻き方のように、トロイダルコア(T-37-10)に、0.32 UEW線を、巻きます

③巻いて作ったコアを BNCP-BR(or SMA-PR) と BNC-BRに半田付け配線します

　　　部品表　　
トロイダルコア
T-37-10----1
0.32 UEW線---50cm
BNCP-BR----1
or SMA-PR
BNC-BR----1
プラBOX-----1
40×30×20mm(SW-40)
or、30×20×18mm(SW-30)

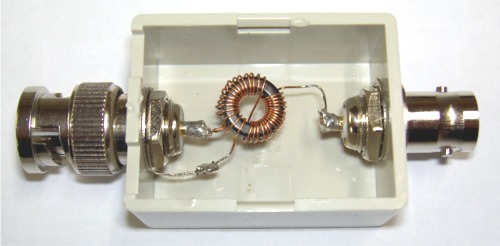

BNCPコネクター　プラBOX SW40(タカチ)での製作例

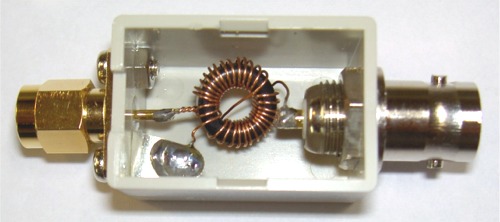

SMA-PR2 コネクター　プラBOXSW-30(タカチ）での 製作例

　

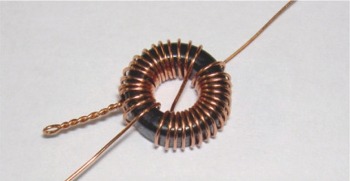

 コアの製作例 (32回巻)

---------------　　　コアの巻き方　　--------------

①　0.32UEW線　50cmを
 約半分25cmで折り曲げます
⇒

②0.32UEW線50cmを　コアに通します

③トロイダルコアT-37-10に0.32UEW線の片側を、
コアに密着するように13回巻き込みます （コア内通過数）
⇒

 ④図のように10mm程で折り返して、ねじり合わせて、タップをとります

⑤ 2回追加巻きします（コア内通過数）  合計15回巻

⇒ 		⑥もう片側の0.32UEW線は、図のようにコアの反対側へ通します

⑦コアに密着するように17回巻き込みます
（コア内通過数）
50～52MHzでは、17回巻き（合計＝32回巻）
52～53MHzでは、16回巻き（合計＝31回巻）
53～54MHzでは、15回巻き（合計＝30回巻）
⇒

 ⑧　コアの完成です

　

BNC-BRのテフロン絶縁部分はカッターなどでカットし、端子も短くカット処理例

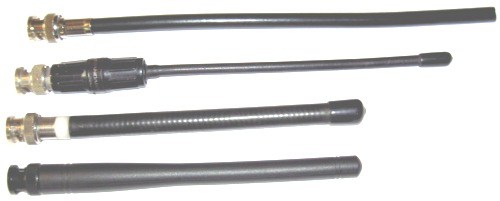

使用出来たアンテナなど

処理前

↓

処理後

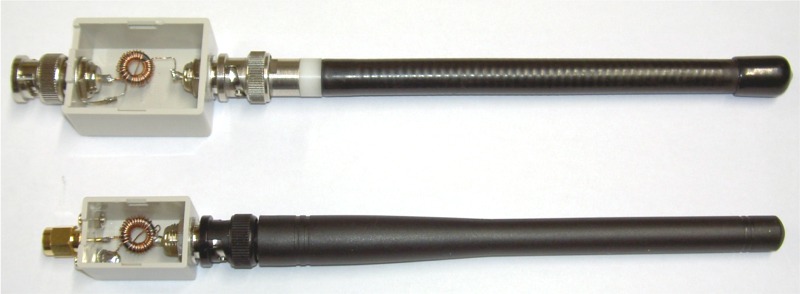

アンテナを取付けた製作例

.
追試：コア材　FT-37-67に、0.32UEW線を11回巻き　タップ1回でも製作可能なようです、
　　　　ただし、受信用や、耐入力1Ｗ以下　使用向きです

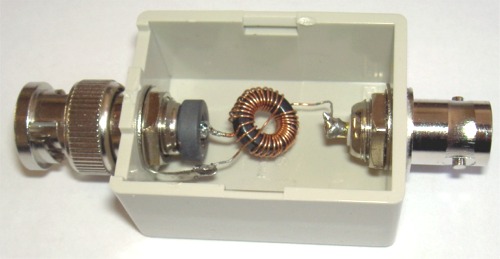

追試2：タップにFT-37-61を通すと、SWRは、良くなり帯域が広がり、安定性は良くなりますが、損失が増えるようです
　　　　　　

注意：運用にあたっては、使用状況、条件、状態などが異なります、
　　　　運用上及び使用上の安全には充分注意して下さい。

2008.03.28　コアの巻き方定数を変更しました
この50MHzホイップアンテナアダプタの部品セット、組み立済み完成品は大進無線で取り扱います
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　詳細は＝こちら
