 №65、50Ωダミーロード DC～100MHz 28W MAX DL28Mの作り方

ＨＦから50MHz帯で使用できるDUMMYLOAD、50Ω を作ります
7W 200Ωの酸化金属皮膜抵抗　4本を、並列配線して、28Wのダミー抵抗とします
コネクタMP-5に、5D-2V同軸を立ち上げて同軸ケーブルのまわりに、200Ω抵抗４本を配置して半田付けします
～50MHzでVSWR 1.05 以内になりました、良好です

構成図

部 品 表
 酸化金属皮膜抵抗　200Ω 7W × 4本
 同軸コネクタ MP-5(Ni) × 1
 同軸 ケーブル 5D-2V × 100mm
 絶縁テープ 自己融着 FB-W 少々

.

VSWR 特性
周波数
MHz		 ～50MHz 100 145 200
VSWR 1.05 以下 1.11 1.25 1.53

.

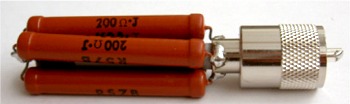

製　作　例

.

組立後のチェック
半田付けが終わったら、テスタ抵抗計で、MP-5の中心コンタクトと外側ボデー間の抵抗値が50Ω（48～52Ω）になっていれば、完成です

（注意）
半田付けは、かなりな高温になります、ぬれ雑巾などを用意して、冷ましながら作業してください、やけどなどしないよう十分注意して下さい

（使用上の注意）
使用中はダミーロードが次第に温度上昇してきます
熱くならないよう細心の注意して下さい、
ダミーロード抵抗が温かくなったら、直ちに中断して、十分冷却してから、使用して下さい

コネクタの半田付けには、高温の半田ごてが必要です、
ICから極太ケーブルまで対応のgootの即熱はんだこて TQ-77が、おすすめです

50Ωダミーロード　DL28Mの作り方

①5D-2V 同軸100mmの片側は、MP-5に取付け加工します　


②もう片側は抵抗と接続加工をします
　　芯線を 5～8mm 出しておきます

③MP-5プラグを半田付けします
④テープで網線を絶縁しておきます
⑤4本の抵抗を同軸のまわりに配置します
　　同軸の芯線とMP-5のボデーに半田付けします
⑥4本の抵抗は、隣同士の方向を、たがいに逆に配置します

この”DL28M”組み立て部品セットは、
　\525円(消費税込)+梱包送料〒\300円で、（有）大進無線で取り扱います。

  ⇒こちらへ


gootの即熱はんだこて TQ-77は、\3,150円（税込）で大進無線で取り扱います
商品詳細はメーカーWEB へ
