**NO.69** 受信専用　20KHz～100MHz 対応 50Ω 3分配器の作り方　　

受信用 20KHz～100MHz対応　50Ωアンテナ3分配器を作ります
アンテナ１本に、受信機3台が接続出来ます。又は、受信機1台にアンテナ3本をつなげます。
市販の入手可能なフェライトビーズを使用して、20KHz～100MHz対応の受信専用3分配器を製作します
フェライトビーズと巻き方を工夫して、周波数特性の改善をしました

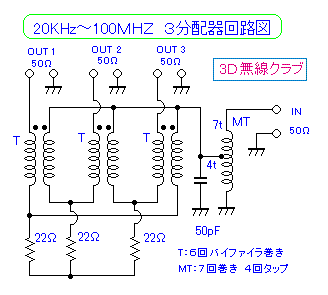

受信用　20KHz～100MHz対応 3分配器の作り方

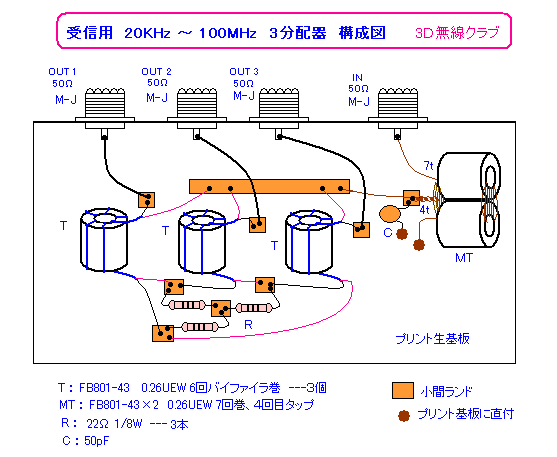

①プリント基板に構成図のように、小さくカットしたランドを使います
　（基板を削る、または、基板に小さく切った小間ランドを瞬間接着剤、両面テープなどで貼り付ける）
②トランス T×3個、MT×1個、をフェライトビーズに巻いて作ります
③基板に、トランス（フェライトビーズ巻き）、抵抗、コンデンサーを半田付けします
　配線は、短く半田付けします

　T ：トランス、フェライトビーズの巻き方　

フェライトビーズ FB801-43に、
0.26mmUEW 線２本を撚り合わせて
バイファイラ6回巻きします
（コア内通過数）
同じものを３個作ります

　MT ：インピーダンス変換トランスの巻き方　

フェライトビーズ FB801-43を２個重ねて使用します
0.26mmUEW 線で、4回巻いてタップを取ります、
さらに３回巻き、合計７回巻きします
（コア内通過数）
　　　　　　　

部品表
★フェライトビーズ--FB801-43--5ケ
★抵抗--------22Ω　1/8W---3本
★コンデンサー---50PF---1ケ
★M型接栓座----M-BR------4ケ
★0.26mmUEW ポリウレタン線---約1.2m
★プリント生基板

3 分配器試作品の特性

周波数 MHz	分配損失 dB	端子間結合損失 dB
～20	< -4.9	> -25
< 50	< -5.6	> -23
<100	< -5.9	> -20

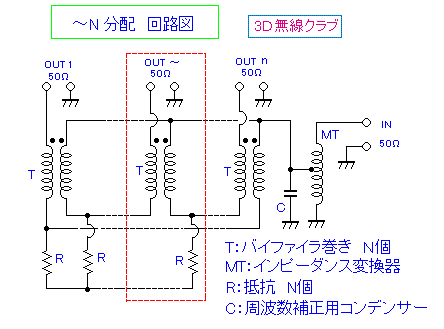

*************** 2～8分配（合成）回路　実験資料 *****************

	MT インピーダンス変換トランス		R (Ω)
分配数	インピー　　ダンス比　Ω	近似巻数比	R (Ω)
2	25：50	5：7	12.50
3	16.6：50	4：7	22.22
4	12.5：50	1：2	28.12
5	10：50	4：9	32
6	8.3：50	2：5	37.72
7	7.1：50	3：8	36.73
8	6.2：50	5：14	38.28

参考文献：改定新版「定本トロイダル・コア活用百科」　山村英穂著　CQ出版社　

2008/10/16
