３Ｄ無線クラブ　3D RADIO CLUB

№80 、 BCL帯（AM RADIO BAND)対応受信用 フェライト・ループアンテナの作り方

同軸ケーブルとフェライトバーを使用して、静電シールドタイプの　 マグネチック・フェライト・ループアンテナを作ります
このアンテナは、磁界検出型で、電気的ノイズを受けにくいようです　細同軸ケーブル 2310を使ってフェライトバーに巻き付けて作ります　簡易な受信用アンテナなので直に同軸で接続します
---別途、AMチューナーなどの300Ωアンテナ入力端子用にインピーダンス / 平衡、変換整合器も作ります---
||||||||||| BCL帯 (AM RADIO BAND) 対応　フェライト・ループアンテナの作り方  |||||||

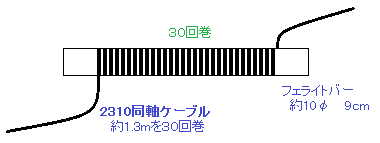

細同軸ケーブル約1m30cmを、10mmφ　9cmのフェライトバーの中間位置に下記の製作例のように３０回巻きます
細同軸の片端の芯線のみをもう片端の編線に結線します
1.5D-QEVなどの同軸ケーブルや同軸コネクタを付けて完成です、50Ωの受信機ANT端子に接続します
巻き方  jpg
 作り方構成図 写真

bcl am radio フェライト　ループアンテナ

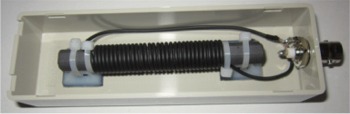

プラボックスに収納した製作例
1		 指向特性
　　|||||| インピーダンス / 平衡、変換整合器の作り方 ||||||　   　　　　
小型なフェライトコア FT-50-75に、 0.32mm程の通信線やラッピング線などの耐熱被膜線を25cmを3本用意し、
巻き方例のようにコアに巻いて作ります

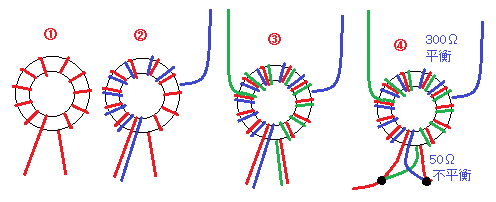

50Ω⇔300Ω平衡変換整合 コア巻き方例　
 フェライトコア　FT-50-75に0.32mmETFE線25cm3本（色別線）を使います
①赤線を11回巻ます（コア内通過数）　➁赤線と並行に青線を8回巻きします
③反対側から、緑線を8回巻ます　　④赤線両端と逆側の緑線と青線を各々結線します

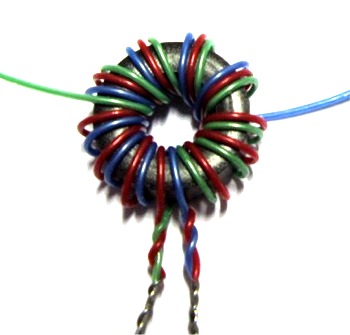

 50-300平衡変換整合器巻き方
50Ω⇔300Ω
平衡変換整合器
構成例

構成図
整合器　部品表
フェライトコア FT-50-75---1
0.32mmETFE線------25cm×3
BNC型接栓座BNC-BR----1
プラボックスSW-40----1
(40×30×20mm)
アンテナ端子---2組

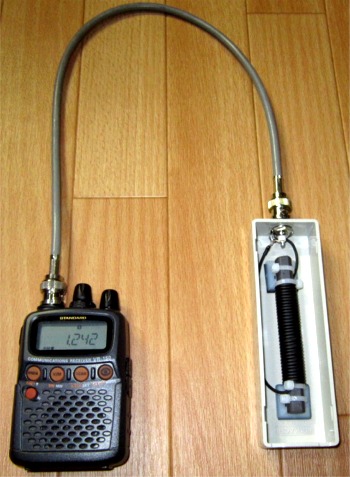

300Ω 受信機接続例
接続例図
巻き方

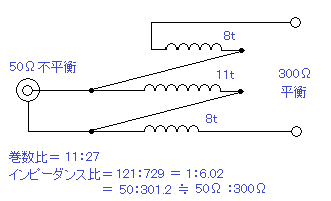

50Ω⇔300Ω　回 路 図
回路図

2013/06/06　　　　
