№88、1:4(不平衡：平衡)50Ω :200Ω　100W　アンテナバランの作り方

アマチュア無線用　HF帯 1.5MHz～30MHz帯で使用できる 1:4 50Ω 平衡：200Ω不平衡　100W対応のインピーダンス、平衡：不平衡、変換整合アンテナ電流バランを作ります
中型外形21mmФのフェライトコア FT82-43を2個使用します　巻き線には、0.9mm色別被膜線を使用して2個のコアをつくります

アンテナバラン組立部品セット KIT-DB-200V

50Ω 不平衡： 200Ω平衡 1.5MHz～30MHz
許容入力電力：定格 100W(max)　/ CW SSB 200W
サイズ50W×75H×30Dmm（突起物を除く）　　重量約 140g

||||||||||||||||| 50Ω： 200Ωバランの作り方 ||||||||||||||||||||
①、0.9mm被膜線色別2本線を、コアの巻き方の通り12回巻きを2個作ります
②、その巻いて作った2個のコアは、端末配線の通り結線配線し、半田付けします　
　（結線のジョイント1ヶ所はテープなどを巻いて絶縁しておきます）
③、プラボックスにボルトナットM-BR（M型座）を取り付ける
④、巻いて作ったコアを、構成図のように、ボックス内に収めて結線半田付けします
⑤、接着剤などで、端子等をかためて、フタをして完成です

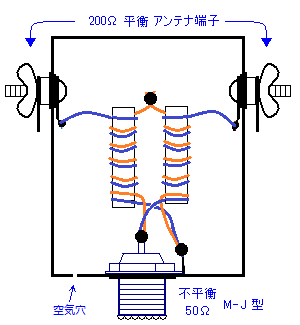

構成図

回路図
png

部　品　表

　フェライトコア FT-82-43---2

　0.9mm 色別被膜線---40cm---4

　M型接栓座 M-BR----1

　ステンボルトナットワッシャー
　蝶ナット、ラグ端子----2組

　プラボックス----1　

　波型碍子---1

　結束バンド---2

空気穴留めタッピングネジ---1

png

アンテナ端子取付方法
png

コアの巻き方
1、0.9mm 色別被膜線２本線を　半分ほどで折り返します	2、0.9mm 色別被膜線２本線をコアに約半分の長さで通します	3、半分の0.9mm 色別被膜線２本線を7回巻きます（コア内通過数）
4、残り半分は、下図のように反対側に折り返します	5、残り半分の色別被膜線を図のように同様に6回巻きます合計12回巻き（コア内通過数）	6、1～5巻き方の通り同じものをもう1個作ります（計2個）
7、端末配線巻いて作った2個のコアを下記のように結線配線します

SWR測定方法 　　

抵抗は短く接続します
（コアに直に接続した方が測定誤差は少ない）

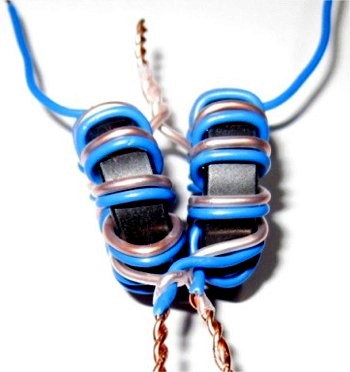

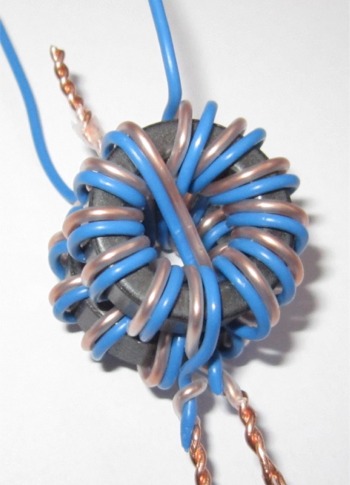

コア完成例

KIT-DB-200Vは大進無線で取り扱います
