91、KIT-DCK-73T コモン・モード AC/DC 電源ラインフィルタの作り方
40A 100V / 200VDC13.8V/24V 対応

大型コアと 5.5SQ HKIV 600V耐熱性絶縁電線採用
1.8〜30MHz HFアマチュア無線用  コモン・モード AC/DC 電源ラインフィルタ  組立部品セット
  KIT-DCK-73T        40A   100V / 200V DC13.8V/24V 対応

この40A AC/DC電源ラインフィルタは、AC/DC電源コードに挿入して、HFアマチュア無線の送信機やアンテナから,AC/DC電源コードなどを伝わって、商用電源に流出する高周波電流を抑制するもので,障害の対策や予防に役立つと思います
大型73φコア3個を重ねて、
5.5SQ HKIV600V耐熱性絶縁電線をキャンセル巻きして、ハイパワー40A AC100V/200V, DC13.8V/24V対応のコモンモードAC/DC電源ラインフィルタを作ります
簡単な構造ですが、特に アマチュア無線1.8〜30MHz帯 HFバンドの コモンモードインピーダンスが 3KΩ以上と、特性が良く 、強力な効果が期待できます

KIT-DCK-73T の作り方


@大型の直径約73mm内径39mm厚さ13mmのフェライトコアを3個重ねて 5.5SQ HKIV600V耐熱性絶縁電線  1.4m2本をコアの巻き方の通り8回(コア内通過数)キャンセル巻きします、
A巻き込んだ電線は、ほどけないように結束バンドでとめておきます
電線の両端は、使用接続状況により プラグやターミナルなどで接続します

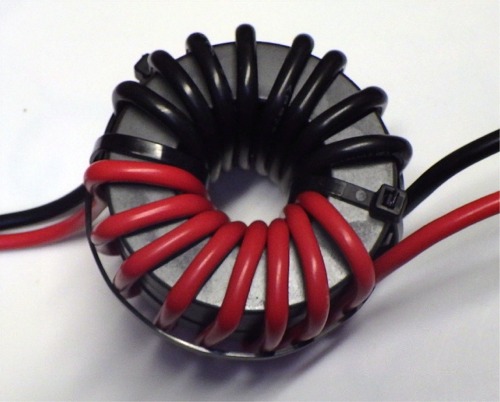

 完 成 構 成 図



入出力の方向性はありません
コモンモード・フィルタは、
金属物から数cm以上離して設置してください

入出力も、直線上になるよう配置してください

KIT-DCK-73T
1.8〜30MHz
コモンモードインピーダンス 3KΩ以上
最大電流 40A  AC
100V / 200V
                      DC13.8V/24V対応
サイズ:約 90φ × 53mm 重さ:約 780g
KIT-DCK-73T  部品表
*フェライトコア F736----3個 (FT290-43相当)
* 5.5SQ HKIV 600V耐熱性絶縁電線
                   1.4m------赤、黒 各1本
*結束バンド--350 1本  --200 2本   --小150 2本

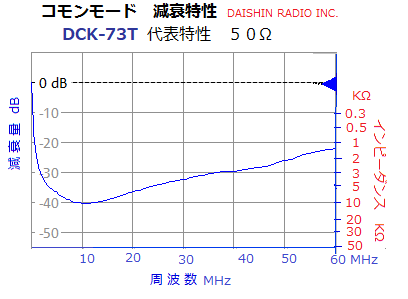

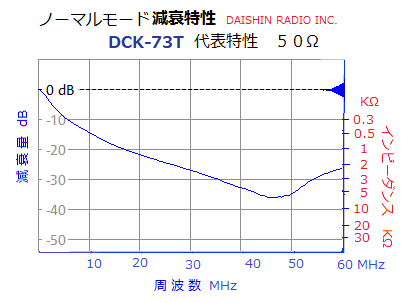

DCK-73T        コモンモード・チョーク  代表特性   50Ω系

周波数 MHZ

1

1.8 3.5 7 14 21 28 50
減衰量 -dB 24.7 30.1 34.5 38.2 39.4 35.7 32.3 25.9
インピーダンスkΩ 1.7 3.2 5.3 8.2 9.4 6.1 4.1 1.9
コモンモードチョークのインピーダンスは、3KΩ以上が推奨値です





コアの巻き方

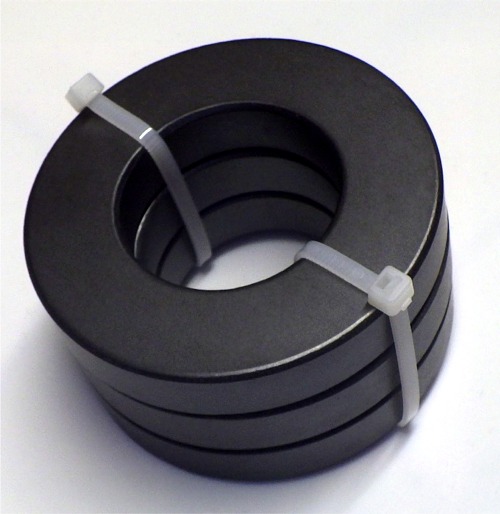

1、 フェライトコア3個重ねて結束バンド小で仮止めします

 5.5SQ 600V耐熱性絶縁電線 1.4m 2本ともを下記のように約半分に折り返します



2、、その折り返した1本を約半分の長さで、3個重ねたフェライトコアに通します


3、その片側( 5.5SQ HKIV電線)を、コアの1/4以内にしっかり密着するように4回巻き込みます(コア内通過数)

4、半折のもう片側を4回巻き込みます(コア内通過数)
合計8回巻きになります


5、5.5SQ600V耐熱性絶縁電線 1.4m もう1本をコアの反対側に同様に8回巻きます、キャンセル巻きします




6、電線の外周から、ほどけないように結束バンドなどで留めておきます

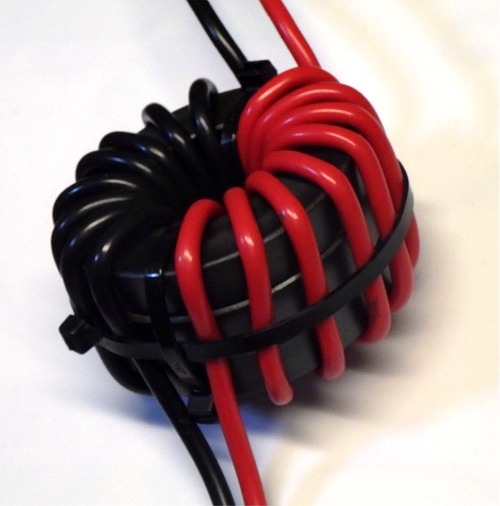

製作例

ご存知のように、AC電源(商用電源)は、高電圧、高電流ですので、絶縁、安全には、十分注意して製作して下さい、誤って、絶縁不良やショートなどになると、火災事故などの危険性があります、設置配置なども細心の注意をして製作して下さい。
また、DC電源などの極性に注意して下さい
ヒューズがありませんので、必要な場合は、 IN 側に挿入してください
