№93、QRP ロングワイヤーアンテナ用 50Ω:450Ω 1：9 UN-UN の作り方

小型なフェライトコア を使用して小型軽量 50Ω:450Ω  1:9  インピーダンス整合器 UN-UN を作ります
QRPロングワイヤーアンテナ用に使えると思います
ラッピング用ETFE耐熱被膜電線をフェライトコアに巻きつけて作ります
簡単な構造ですが、高特性が実現できます
1.8MHz～30ＭzのアマチュアHFバンドで、良好に使えそうです
動作テストしましたが、10Wで、使用できそうです

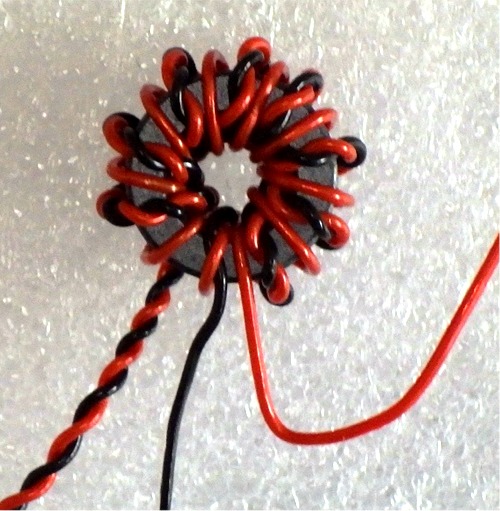

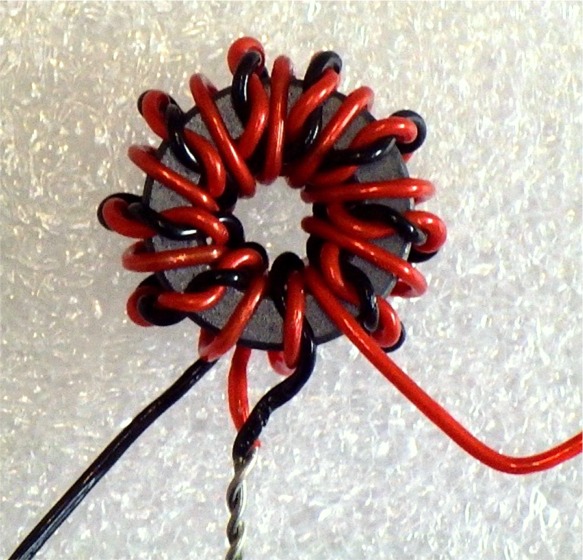

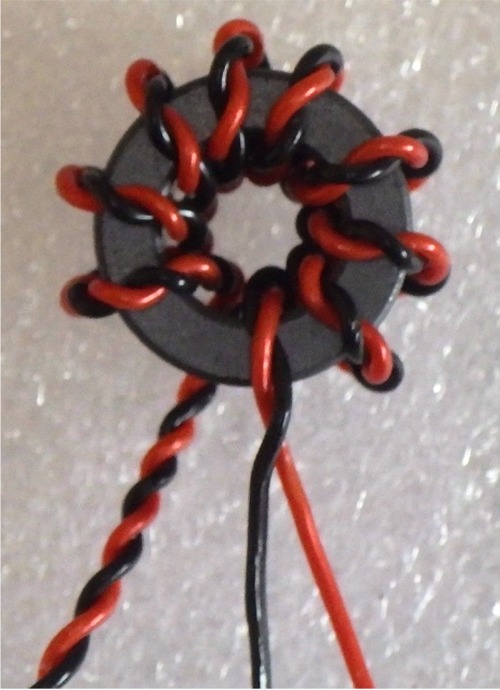

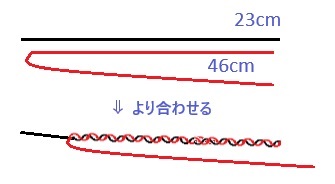

小型なフェライトコア FT-50-43に、0.51mm ETFE耐熱被膜電線 色別46cmと23cmでより合わせ線を作り、コアの巻き方のようにコアに巻いて作ります

小型なプラボックス　SW-40(40×30×20mm）に収めて完成です

構 成 図

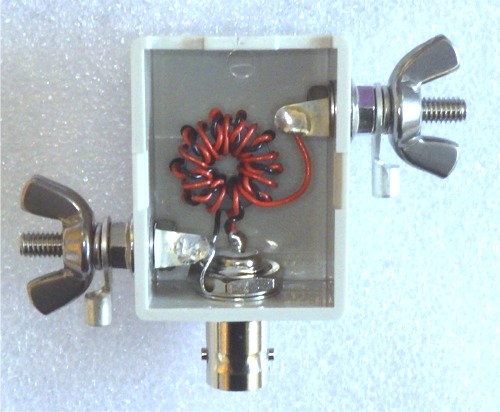

組立完成例

回 路 図
部　品　表
フェライトコア FT-50-43---1
0.51mmETFE色別----46cmと23cm各1
BNC型接栓座BNC-BR----1
プラボックスSW-40--1 (40×30×20mm)
アンテナ端子---2組

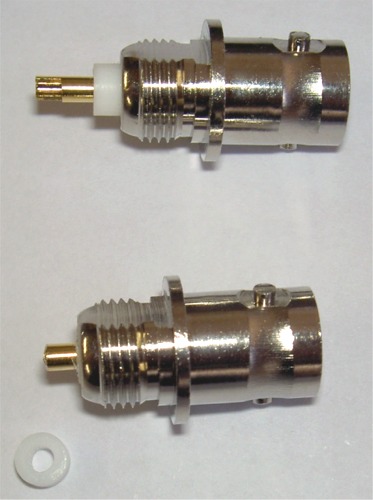

BNC-BRのテフロン絶縁部分はカッターなどでカットし、
端子も短くカット処理します
プラボックス内のスペースが広くなります

　SWR測定方法
抵抗は短く接続します
（コアに直に接続した方が測定誤差は少ない）

処理前

↓

処理後

　

　4
　　　		 6
 8

このＱＲＰ用フェライトコア使用５０Ω1：9UN-UN
組立部品セットは、大進無線で取扱します　


QRP用    1.8～30MHz 帯　 10W
５０Ω 1：9
アンテナバラン組立部品セット
　注文№　KIT-ＤBL-91QRP
 　　￥2,255-(税込）
大進無線で取扱します
完成品は、ＤBL-91QRP ￥3,410-(税込）
