TEE の作り方
50Ω
DC電源を同軸重畳
HF帯 高電力対応

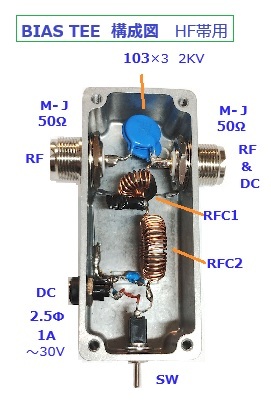

DC電源を高周波信号（RF）が通る同軸ケーブルに重畳（合成）し、アンテナやリモートアンプなどのデバイスへ電力供給を行うためのバイアスT回路を製作します

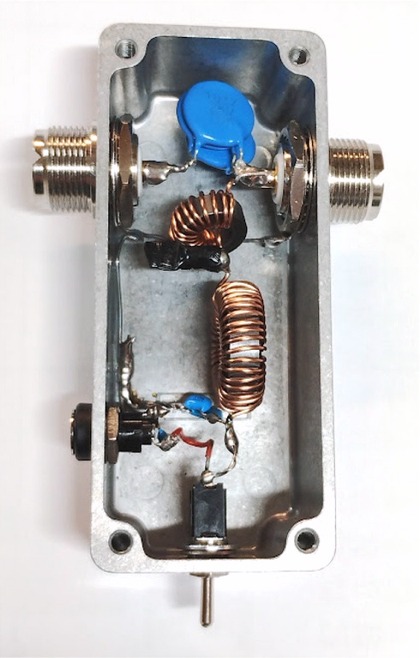

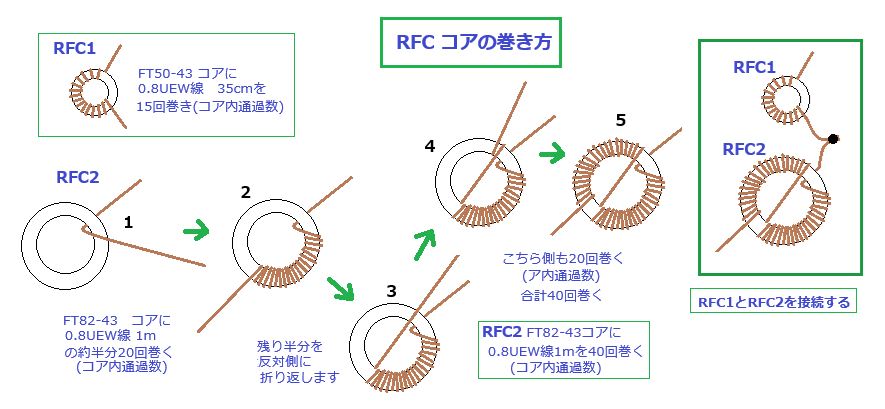

コンデンサー（C）とRFCコイル（L）によるシンプルな構成で、コイルLは2個のフェライトコアにUEW線を巻いて作り、高耐圧のコンデンサーを使用し、直流と高周波を分離・合成する役割をします

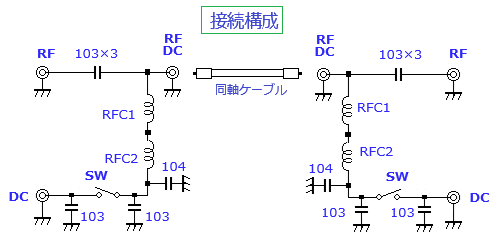

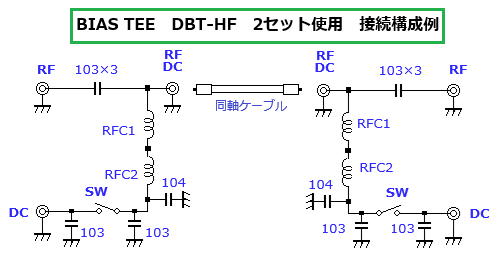

電力供給と信号伝送を1本の同軸ケーブルで効率よく両立し、回路を反対方向に接続することで、DCとRFの分離も可能です
1MHz～60MHzのアマチュア無線 HF帯において、良好な動作が期待できます
|
 |
 |
 |
|
BIAS
TEE DBT-HF |
|
周波数 |
1MHz～60MHz 50Ω |
|
入力電流 |
1A
|
|
入力電圧 |
DC～ 30V max |
|
入力電力 |
300w |
|
ケースサイズ |
40.5×32×94.5mm |
|
重量 |
約150g |
|
|
部 品 表 |
|
フェライトコア FT-50-43---1
|
M型接栓座 M-BR----2 |
|
フェライトコア FT-82-43---1
|
金属ケース タカチ TD4-9-3N
(40.5×32×94.5mm)
|
|
UEW線 0.8mm ---35cmと1m各1 |
|
セラコン(103) 0.01μF 2KV---3 |
DCジャック端子2.5Φ---1 |
|
セラコン(104) 0.1μF 50V---1 |
スイッチ ミヤマ MS-600A-B-A01 |
|
セラコン(103) 0.01μF 50V---2 |
|
|
|
|
|
|
|

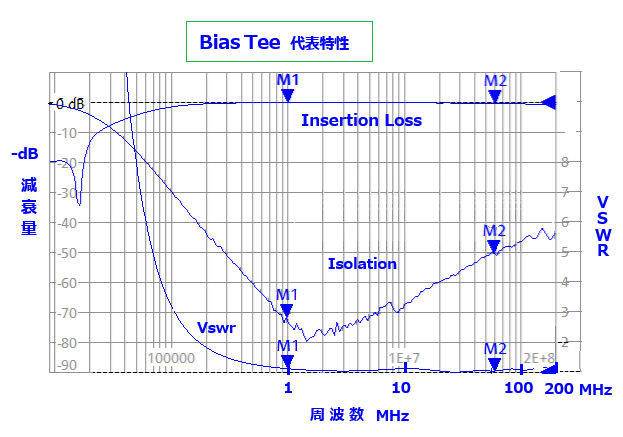

1MHz |
60MHz |
|
Insertion Loss |
-0.05dB |
-0.36dB |
|
Isolation |
-71.4dB |
-49.9dB |
|
Vswr |
1.13 |
1.05 |
|
|
|
|
|
|
|
