アンテナバラン 組立部品セット
KIT-DB-468BCL
|
|
50Ω 不平衡 ： 450/600/800Ω平衡
100KHz～30MHz 受信用
許容入力電力 ： 連続 10W /
CW 20W / SSB 30W
サイズ50W×75H×30Dmm（突起物を除く）
重量 約 120g
|
100KHz～30MHz受信用 抵抗終端型タイプ ループ、T2FD、フラグなどの平衡アンテナ対応の50Ω：450/600/800Ω
アンテナバランを作ります
巻き数を変えて、450/600/800Ωに対応します, うまくやれば、タップを出して切替、つなぎ替えでも可能と思われます
|
|||||||||||||||||
50Ω： 450/600/800Ωバランの作り方 ||||||||||||||||||||
①、3本の被膜線を、コアの巻き方のように、18回巻きます、
600/800Ωはさらに、折り返し4
/9回上巻きします
②、巻き始めと、巻き終わり、端末配線の通り配線し、半田付けします
③、プラボックスにボルトナットM-BR（M型座）を取り付ける
④、巻いて作ったコアを、構成図のように、ボックス内に収めて結線半田付けします
⑤、接着剤などで、端子等をかためて、フタをして完成です
|
|

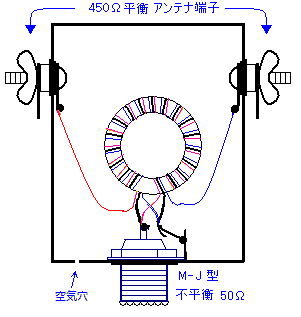

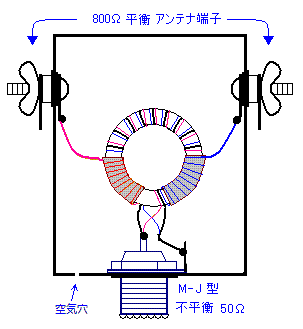

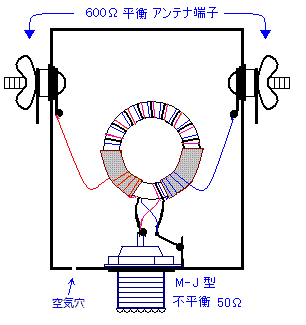

構 成 図
 |
回 路 図
|
|
参考資料 巻き数はコア内通過数 （コアの巻き方
9、 10、）
| 折り返し上巻き数による概略インピーダンス |
| 巻き数 |
2t |
3t |
4t |
5t |
6t |
7t |
8t |
9t |
| インピーダンスΩ |
519 |
555 |
593 |
632 |
672 |
713 |
756 |
800 |
|
|
|
|
|
|
|
|
部 品 表
|
|
フェライトコア
5977001001------1
|
0.65mm被膜線65cm---- 1
0.32mm被膜線1m----2 |
|
M型接栓座
M-BR----1
|
|
自己融着テープ----10 cm
|
ステンボルトナットワッシャー
蝶ナット、ラグ端子----2組
|
|
プラボックス----1
|
|
波型碍子---1
|
|
結束バンド---2
|
|
|
|
|
