アンテナバラン 組立部品セット
DB-110H-V2
|
|
50Ω 不平衡 ： 110Ω平衡
0.5MHz～60MHz
許容入力電力 ： 連続 100W (CW
200W , SSB 300W )
サイズ50W×75H×30Dmm（突起物を除く）
重量 約 120g
|
|
|||||||||||||||||
50Ω： 110Ω（112.5Ω）バランの作り方 ||||||||||||||||||||
①、3P（6本組線）を、コアに、12回巻きます
②、その被膜線の両端末とも、2本線の3組を結線ねじり合わせます
③、巻き始めと、巻き終わり、端末配線の通り配線し、半田付けします
（結線のジョイント1ヶ所はテープなどを巻いて絶縁しておく）
④、プラボックスにボルトナットM-BR（M型座）を取り付ける
⑤、巻いて作ったコアを、構成図のように、ボックス内に収めて結線半田付けします
⑥、接着剤などで、端子等をかためて、フタをして完成です
|
|

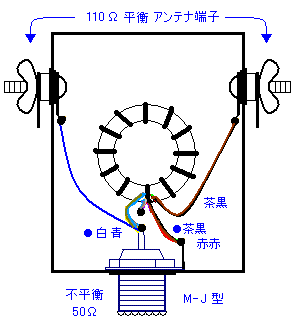

構 成 図
|

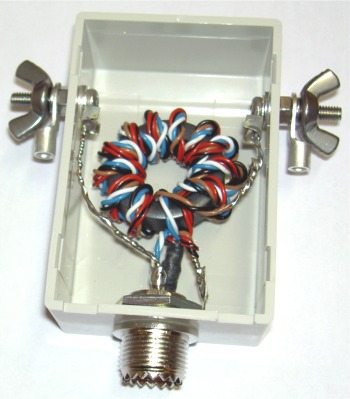

組立完成例
|
|
回 路 図
|
|
|
|
アンテナ端子取付方法
|
|
部 品 表 |
|
フェライトコア 2643801002---1
|
|
3P被膜より線（6本組線）---55cm |
|
M型接栓座
M-BR----1
|
ステンボルトナットワッシャー
蝶ナット、ラグ端子----2組
|
|
プラボックス----1
|
|
波型碍子---1
|
|
結束バンド---2
|
|
|
|
|
コアの巻き方
|
|
1、0.65と0.5mm
3P被膜線（6本組線）を
半分ほどで折り返します
 |
2、0.65と0.5mm
3P被膜線（6本組線）を
コアに約半分の長さで通します
 |
3、半分の
3P被膜線（6本組線）を
6回巻きます （コア内通過数）
 |
|
4、もう半分の3P被膜線を図のように
同様に6回巻きます （コア内通過数）
合計12回巻きます
|
5、端末処理
コアに巻いた3P被膜線の両端とも、下記のように結線ねじり合わせます
白、青 / 赤、赤 / 茶、黒、2本線
を 結線ねじり合わせます
 ⇒
|
6、端末配線
ねじり合わせた3P被膜線の両端を、下図のように
巻き始め、巻き終わりを、配線結線し、ねじり合わせます
|
⇒ |
結線ジョイント1ヶ所はテープなどを巻いて絶縁します （赤赤 白青）
|
|
|
SWR測定方法
抵抗は短く接続します
（コアに直に接続した方が測定誤差は少ない） |
|

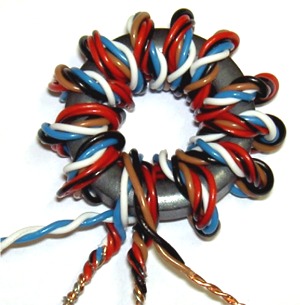

コア完成例
|
|
有限会社 大進無線
