アンテナバラン 組立部品セット
DB-50H-V2
|
|
50Ω 不平衡 1： 1 平衡
1MHz～50MHz
許容入力電力 ： 連続 100W / CW 200W / SSB 300W
サイズ50W×75H×30Dmm（突起物を除く）
重量 約 120g
|
|
|||||||||||||||||
50Ω 1：1 バランの作り方 ||||||||||||||||||||
①、コアの巻き方の通り、0.5mm 7本組被膜線を、コアに、12回巻きます
②、巻き始めと、巻き終わり、端末配線の通り配線し、半田付けします
③、プラボックスにボルトナットM-BR（M型座）を取り付ける
④、巻いて作ったコアを、構成図のように、ボックス内に収めて結線半田付けします
⑤、接着剤などで、端子等をかためて、フタをして完成です
|
|

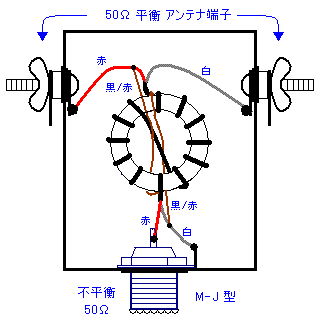

構 成 図
|

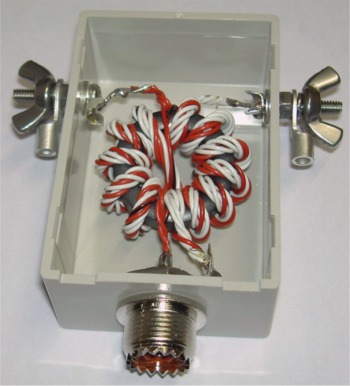

組立完成例
|
|

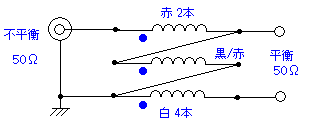

回 路 図
 |
|
|
|
|
部 品 表 |
|
フェライトコア
2643801002---1
|
|
0.5mm7本皮膜より線60cm--1
|
|
M型接栓座
M-BR----1
|
ステンボルトナットワッシャー
蝶ナット、ラグ端子----2組
|
|
プラボックス----1
|
|
波型碍子---1
|
|
結束バンド---2
|
|
|
|
|
アンテナ端子取付方法
|
|
|
|
コアの巻き方
|
|
1、
7本より線を
半分ほどで折り返します
 |
2、
7本より線を
コアに約半分の長さで通します  |
3、半分の7本より線を
6回巻きます （コア内通過数）
 |
|
4、もう片側半分の7本より線を
図のように 反対側に引張ります
|
5、同様に6回巻きます
（コア内通過数）
合計12回巻きます
|
6、端末処理
コアに巻いた7本より線の両端とも、
下記のように結線ねじり合わせます
白4本組、 赤2本組、 黒/赤1本
を結線し、 ねじり合わせます
|
|
SWR測定方法
抵抗は短く接続します
（コアに直に接続した方が測定誤差は少ない） |
|
コア完成例
|
|
有限会社 大進無線
