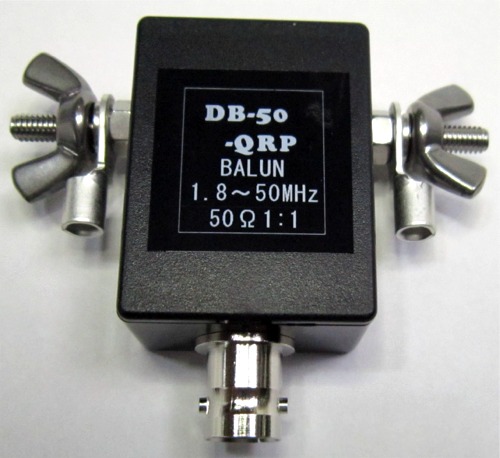

QRP用    1.8〜50MHz 帯　 10W     ５０Ω  1：1アンテナバラン DB-50 QRP 完成品
小型なフェライトコア を使用して、５０Ω　1：1　小型軽量アンテナバランです
同軸と、耐熱被膜線をフェライトコアに巻きつけて作りました
簡単な構造ですが、同軸使用で、高特性が実現できました
1.8MHz〜50ＭＨＺのアマチュアＨＦ全バンドで、良好に使えそうです
動作テストしましたが、10Wで、十分使用できそうです

構 成 図


回 路 図

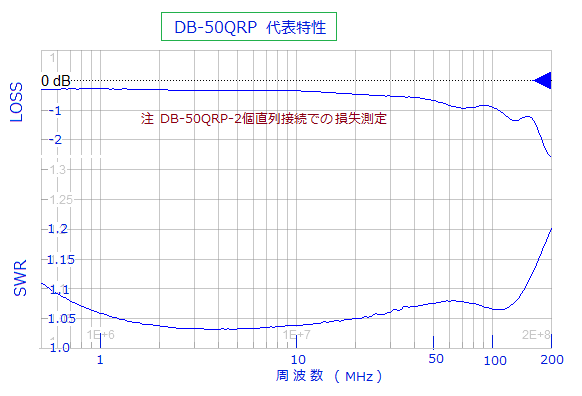

SWR ： 　500KHz〜120MHzで　1.1以下
145MHzで、1.2　　200ＭＨＺで、1.5
許容入力電力： 10W
プラボックスサイズ：　40×30×20mm
