DB-75H-V2 50Ω：75Ωバランの作り方大進無線

アンテナバラン組立部品セット DB-75H-V2

50Ω 不平衡： 75Ω平衡 1MHz～30MHz
許容入力電力：連続 100W / CW 200W / SSB 300W
サイズ65W×100H×35Dmm（突起物を除く）　　重量約 150g

　 ||||||||||||||||| 50Ω： 75Ω（78.125Ω）バランの作り方 ||||||||||||||||||||
①、このDB-75H-V2は、インピーダンス変換・コアとバラン・コアの2個のコアで構成します
　　 0.65mm7本組被膜線と、0.5mm7本組被膜線をコアの巻き方のように、12回巻きます
②、巻き始めと、巻き終わり、端末配線の通り配線し、半田付けします
　　　　　　　（結線のジョイントはテープなどを巻いて絶縁します）
③、プラボックスにボルトナットM-BR（M型座）を取り付ける
④、巻いて作ったコアを、構成図のように、ボックス内に収めて結線半田付けします
⑤、接着剤などで、端子等をかためて、フタをして完成です

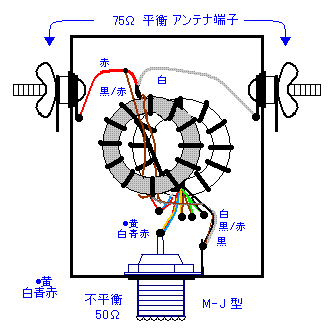

構成図

組立完成例

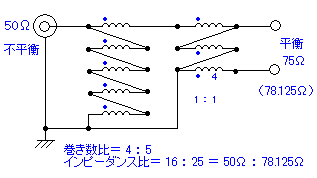

回路図

アンテナ端子取付方法

部　品　表

　フェライトコア 2643801002---2

　0.65mm 7本組被膜線----55cm
0.5mm 7本組被膜線----55cm

　M型接栓座 M-BR----1

　ステンボルトナットワッシャー
　蝶ナット、ラグ端子----2組

　プラボックス----1　

　波型碍子---1

　結束バンド---2

　　　　　コアの巻き方 　　　　

インピーダンス変換・コア

バラン・コア

➀0.65mm 7本組被膜線を
　半分ほどで折り返します

②
0.65mm 7本組被膜線を
　コアに約半分の長さで通します

③
半分の0.65mm 7本組被膜線を
6回巻きます　（コア内通過数）　

④
もう半分の 7本組被膜線を図のように
　同様に6回巻きます　（コア内通過数）　
　合計12回巻きます

　⑤端末配線

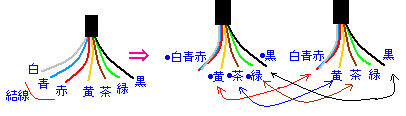

　　7本組被膜線の両端の白青赤線を下図のように結線ねじり合わせ、
　　さらに、巻き始め、巻き終わりを、配線結線し、ねじり合わせます

⑥　結線ジョイント3ヶ所はテープなどを巻いて絶縁します　　　　　　　　（●茶・黄線、●緑・茶線、●黒・緑線）

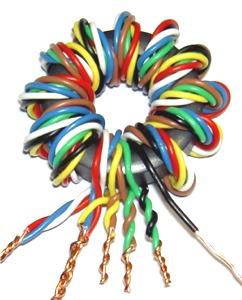

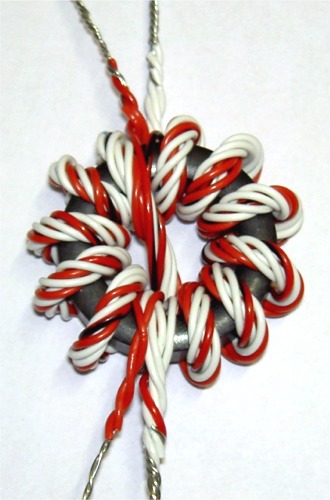

	コア完成例

\|\|\|\| インピーダンス変換とバラン・コアの結合 \|\|\|\|
右図のように巻いて出来た2個のコアを結合接続します白青赤の結合線ともう一方の赤2本結合線をよじり合わせ結線ジョイントします（テープなどを巻いて絶縁しておきます）また、両コアのGND黒線ともう一方の白4本、黒/赤もよじり合わせ結線します
