アンテナバラン 組立部品セット KIT-DB-110HS
 50Ω 不平衡 ： 110Ω平衡 1.5MHz～30MHz
許容入力電力 ： 定格 200W / CW SSB 400W (max)
デジタル・データ通信モード耐入力 50W
 60W×85H×40Dmm（突起物を除く）重量 約 160g
|||||||||||||||||  50Ω： 110Ωバランの作り方 ||||||||||||||||||||
コアA(小)- F29-43と コアB(大)-F355-43の2個のフェライトコアを採用します
①、コアAの巻き方のように0.9mm被膜線  色別4本ねじり線を、6回巻きします
②、コアBの巻き方のように1.2mm被膜線 色別2線を、7回巻きします
その巻いて作った2個のコアは、結線配線し、半田付けします　
　（結線のジョイントはテープなどを巻いて絶縁しておきます）
③、プラボックスにボルトナットM-BR（M型座）を取り付ける
④、巻いて作ったコアを、構成図のように、ボックス内に収めて結線半田付けします
⑤、接着剤などで、端子等をかためて、フタをして完成です

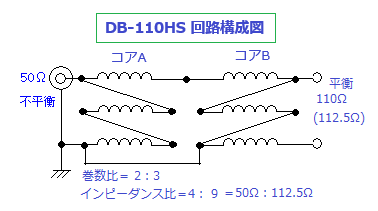

構 成 図


 png


部　品　表
　コアA(小)-フェライトコア F29-43 ---1
    コアB(大)-フェライトコアF355-43--1
  0.9mm 色別被膜4本ねじり線35cm---1
   1.2mm 色別被膜線45cm---2
  0.9mm 色被膜単線55cm---1
　M型接栓座 M-BR----1
　ステンボルトナットワッシャー
　蝶ナット、圧着端子----2組
　プラボックス(穴あけ済み)----1
　波型碍子---1
　結束バンド---2
    空気穴留めタッピングネジ---1

png


アンテナ端子取付方法

　　　コアAの巻き方

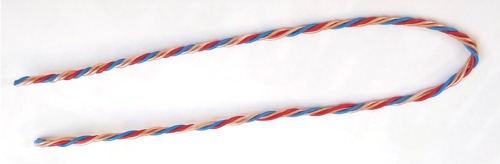

　1、0.9mm 色別被膜4本ねじり線を半分ほどで折り返します

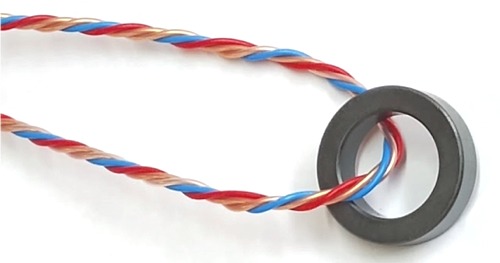

2、0.9mm 色別被膜線4本ねじり線をコアAに約半分の長さで通します　　　　
　　

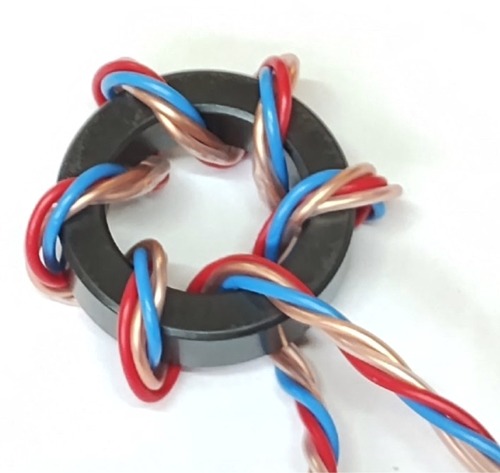

3、0.9mm 色別被膜線4本ねじり線をコアAに6回巻きます
（コア内通過数）　　　

　4、両端色別線を下図のように結線接続します　Aコア完成です
　

　　　コアBの巻き方

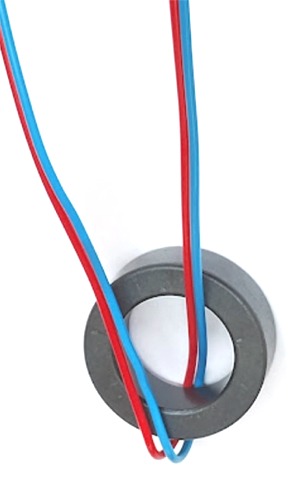

1、1.2mm色別被膜2線を図のように
コアBに約半分の長さで通します

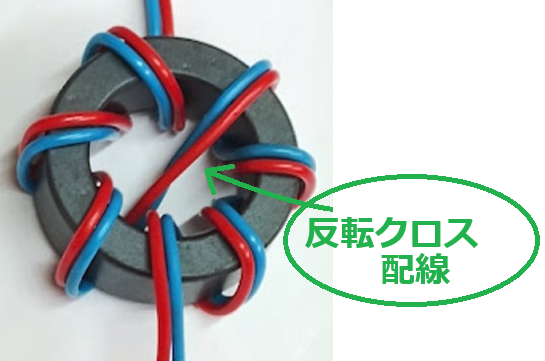

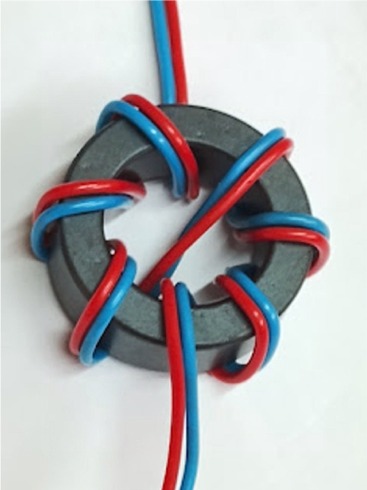

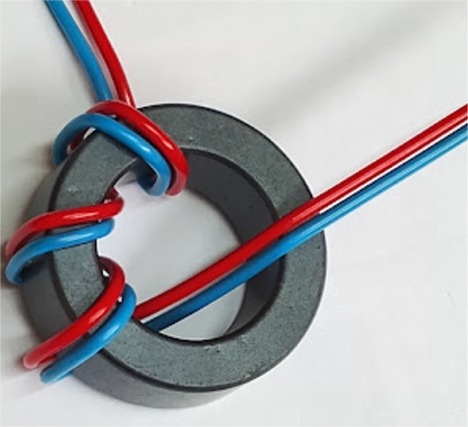

 　2,4回巻きます(コア内通過数）　　3、反対側に赤青色別線を反転クロスして3回巻きます(コア内通過数）
 　

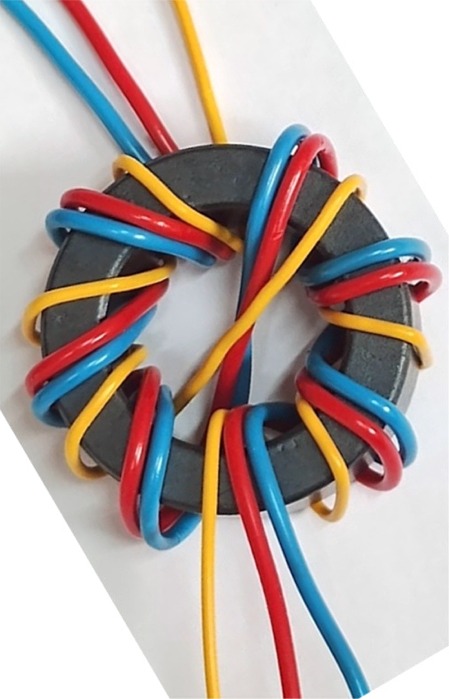

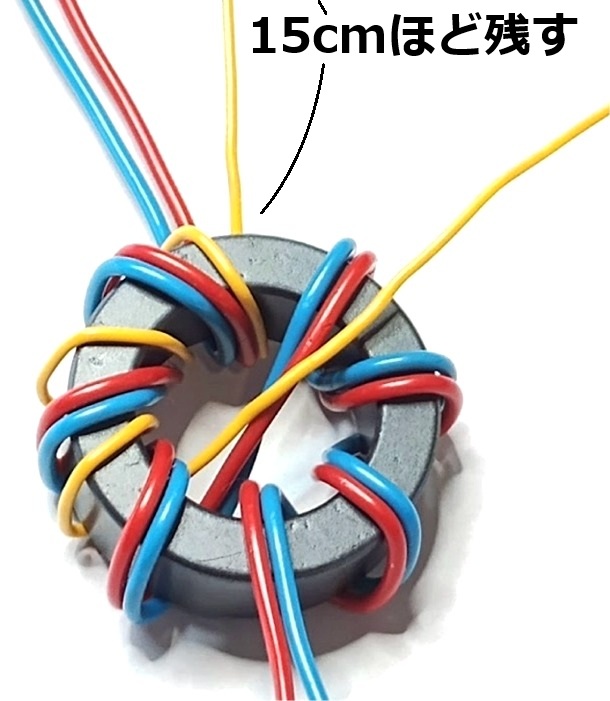

4、1.2mm色別2線の間に　
0.9mm被膜線を巻きます　巻き始めを15cmほど残して巻きます
  		5、0.9mm色別被膜線も

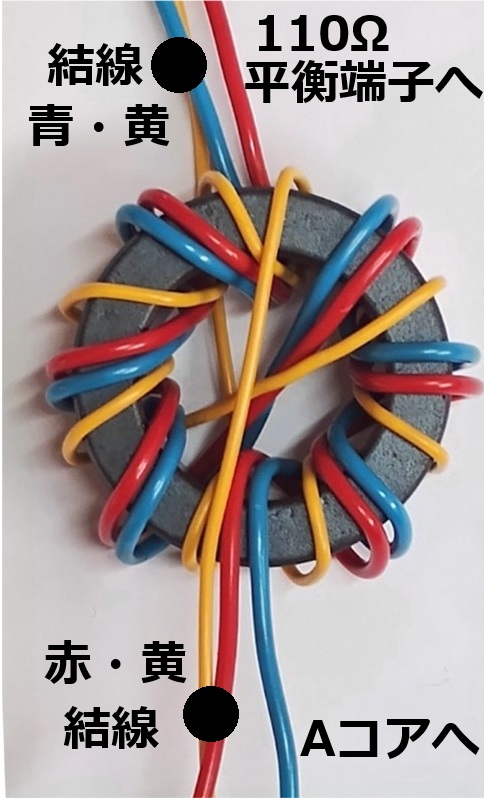

合計7回巻きます  		 6、0.9mm色別線の両端を反対側に折り返す

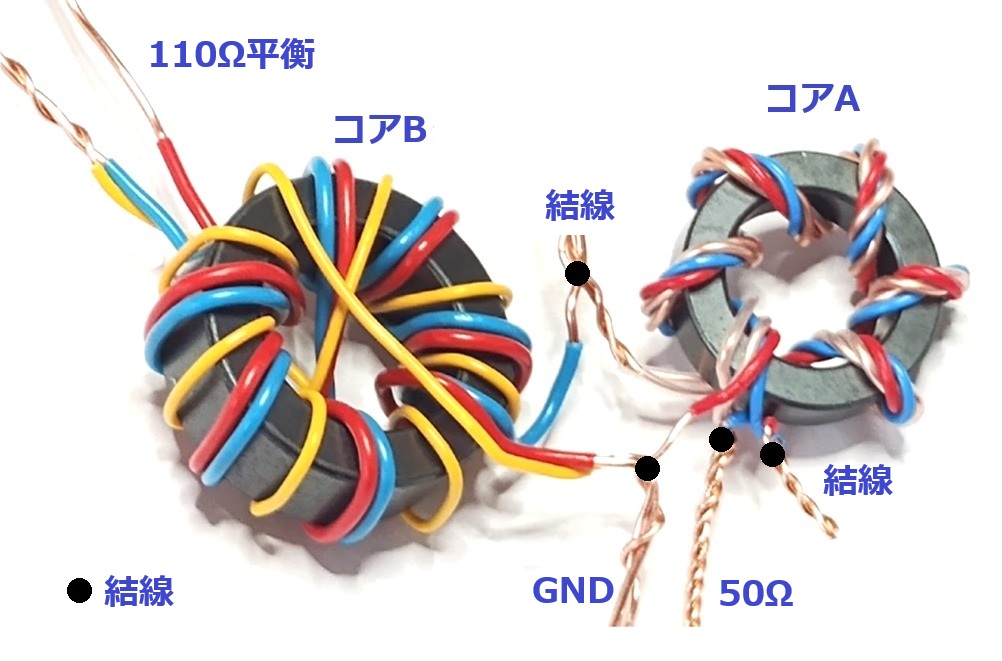

A Bコア結線構成

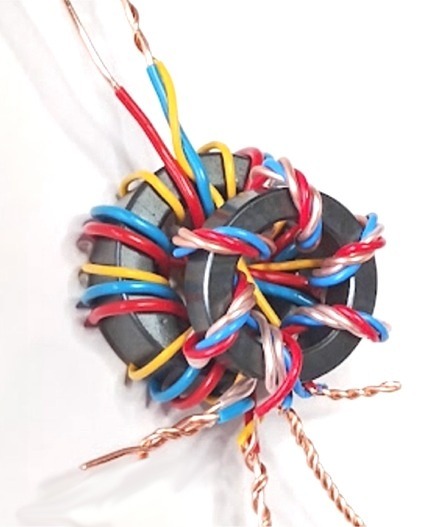

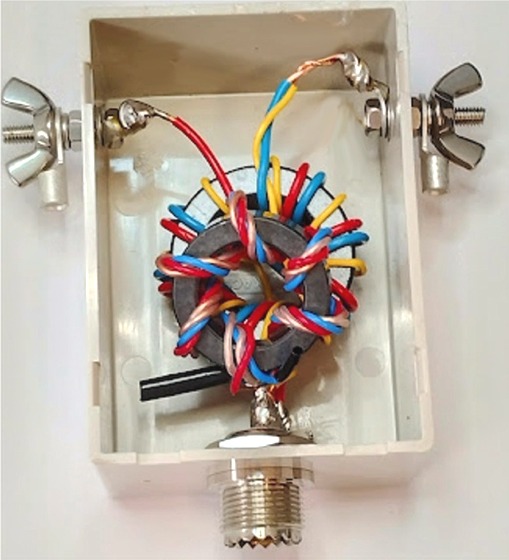

コア完成例
　
