アンテナバラン 組立部品セット
KIT-DB-50HS
|
|
50Ω 不平衡 ：
50Ω平衡
1.5MHz～50MHz
許容入力電力 ： 定格 200W / CW SSB 400W (max)
デジタルモードは 50W(max)以下
サイズ60W×85H×40Dmm（突起物を除く）
重量 約 160g
|
|
|||||||||||||||||
50Ω： 50Ωバランの作り方 ||||||||||||||||||||
①、0.9mm×40cm色別被膜線2本を、約10cm間隔で耐熱テープで束ねて2組作ります

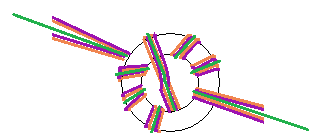

②、その束ねた2組の色別被膜線をコアの巻き方の通り、４+3＝7回巻いて端末配線の通り結線配線し、半田付けします
③、プラボックスにボルトナットM-BR（M型座）を取り付ける
④、巻いて作ったコアを、構成図のように、ボックス内に収めて結線半田付けします
⑤、接着剤などで、端子等をかためて、フタをして完成です
|
|

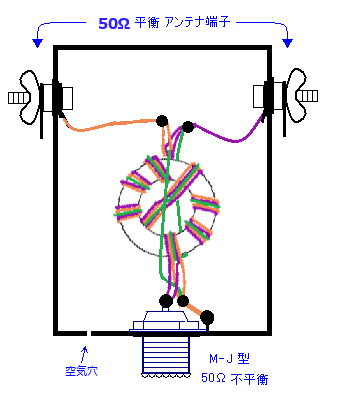

構 成 図
|
 |
|
|
|
部 品 表 |
|
フェライトコア F29A-43---1 |
0.9mm 色別被膜線---50cm---1
0.9mm 色別被膜線---40cm---4 |
|
M型接栓座
M-BR----1
|
ステンボルトくさびナットワッシャー
蝶ナット、圧着端子----2組 |
|
耐熱自己融着テープ --- 3cm |
|
プラボックス(穴あけ済み)----1 |
|
波型碍子---1
|
|
結束バンド---2
|
|
空気穴留めタッピングネジ---1 |
|
|
|
アンテナ端子取付方法
|
|
|
|
SWR測定方法
抵抗は短く接続します
コアに直に接続した方が測定誤差は少ない |
コア完成例
|
|
|
