アンテナバラン 組立部品セット KIT-DB-450HV

 50Ω 不平衡 ： 450Ω平衡  1.5MHz～30MHz
許容入力電力 ： 定格 200W / CW SSB 400W (max)
 サイズ60W×85H×40Dmm（突起物を除く） 　　重量 約 180g
|||||||||||||||||  50Ω ：450Ωバランの作り方 ||||||||||||||||||||
①、1.2mm被膜線  色別2本線を、コアの巻き方の通り12回巻きを3個作ります
②、その巻いて作った3個のコアは、端末配線の通り結線配線し、半田付けします　
　（結線のジョイント2ヶ所はテープなどを巻いて絶縁しておきます）
③、プラボックスにボルトナットM-BR（M型座）を取り付ける
④、巻いて作ったコアを、構成図のように、ボックス内に収めて結線半田付けします
⑤、接着剤などで、端子等をかためて、フタをして完成です

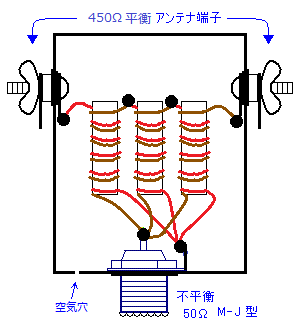

構 成 図
 png

 png


回 路 図
png
部　品　表
　フェライトコアE04RJ311910---3
　1.2mm 色別被膜線---60cm---6
　M型接栓座 M-BR----1
　ステンボルトナットワッシャー
　蝶ナット、圧着端子----2組
　プラボックス(穴あけ済み)----1　
　波型碍子---1
　結束バンド---2
   空気穴留めタッピングネジ---1

 png

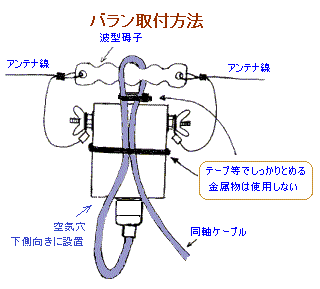

アンテナ端子取付方法
png

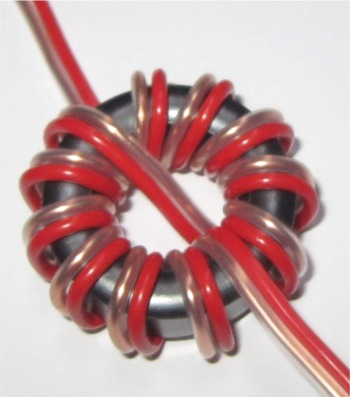

　　　コアの巻き方

　1、1.2mm 色別被膜線２本線を半分ほどで折り返します

　　png

　2、1.2mm 色別被膜線２本線をコアに約半分の長さで通します　　　　
png

　3、半分の1.2mm 色別被膜線２本線を7回巻きます(コア内通過数）　　　png
4、残り半分は、下図のように反対側に折り返します
 　　png		 　5、残り半分の色別被膜線を図のように 同様に6回巻きます
合計12回巻き（コア内通過数）
　　png		 6、1～5巻き方の通り同じものをもう2個作ります（計3個）
　　　　png

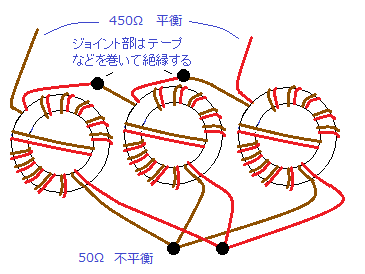

7、端末配線
 巻いて作った3個のコアを下記のように結線配線します
png
 		png

SWR測定方法      　　
 jpg
抵抗は短く接続します
（コアに直に接続した方が測定誤差は少ない）

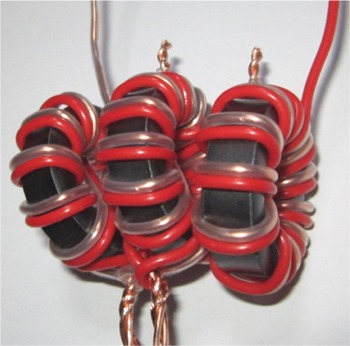

コア完成例
ｊｐｇ  jpg
