ロングワイヤー用 アンバラン 組立部品セット
DBL-91H-v5
  1MHz〜30MHz

9:1( 450Ω不平衡: 50Ω不平衡 )アンバラン  (インピーダンス変換)
許容入力電力 : 連続 100W / CW 200W /  SSB 00W
デジタル・データ通信モード30W

サイズ50W×75H×30Dmm(突起物を除く)   重量 約 120g

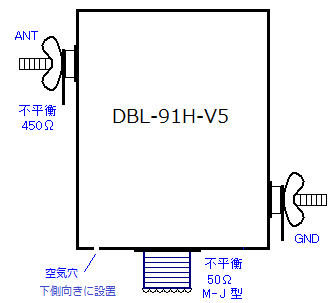

構 成 図

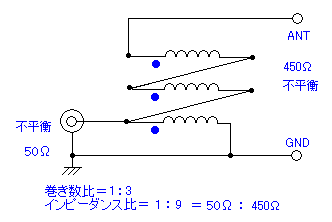

回 路 図
DBL-91-V2回路図




アンテナ取付例
