ステップアップインピーダンス変換器 組立部品セット
KIT-DU-SS234-Ver.2
1MHz～30MHz
|
50Ω不平衡 ： 200Ω/300Ω/450Ω不平衡
UN-UN （インピーダンス変換）
許容入力電力：連続 150W/ CW
300W / SSB 450W
デジタルモードは30W以下
サイズ50W×75H×30Dmm（突起物を除く） 重量 約 130g
|
|
|
|
|||||||||||||||||

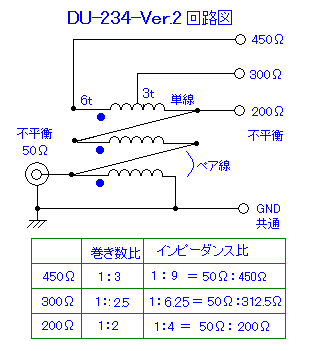

50Ω ： 200Ω/300Ω/
450Ω UN-UNの作り方 ||||||||||||||||||||

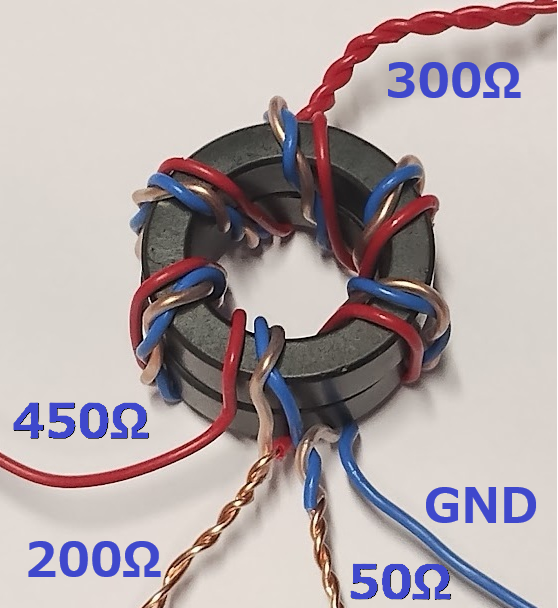

①コアを２段重ねにします、２段重ねのコアに0.9mmペア被膜線を6回巻きして、200Ω端子を作ります
②、巻いたペア被膜線の横に並列に0.9mm単線被膜線を、3回、追加巻き300Ωタップを取ります
、
更に3回追加巻きします、合計6回追加巻きで450Ωになります
③、巻き始めと、巻き終わり、端末配線の通り配線し、半田付けします
④、プラボックスにボルトナットM-BR（M型座）を取り付ける
⑤、巻いて作ったコアを、構成図のように、ボックス内に収めて結線半田付けします
⑥、接着剤などで、端子等をかためて、フタをして完成です |
|
|
|

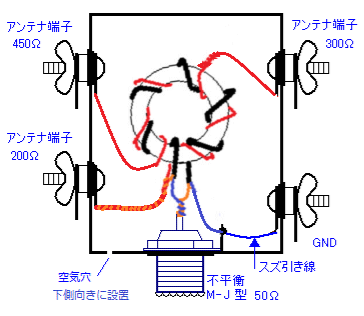

DU-SS234-Ver.2 構 成 図
|
 |
|
部 品 表 |
|
フェライトコアF29-43-2個
|
|
0.9mm
ペア被膜線45cm-----1
0.9mm
単線被膜線55cm-----1
|
|
M型接栓座 M-BR----1
|
|
スズ引き線 5cm----1
|
ステンボルトナットワッシャー
蝶ナット、ラグ端子----4組
|
|
プラボックス----1
|
|
波型碍子---1
|
|
結束バンド---2
|
|
空気穴留めタッピングネジ---1 |
端子取付方法
アンテナ取付例
|
|
参考資料 追加巻き数による概略インピーダンス
（巻き数はコア内通過数） |
| 巻数 |
1t |
2t |
3t |
4t |
5t |
6t |
| インピーダンスΩ |
235 |
272 |
312 |
355 |
401 |
450 |
|
|
|
SWR測定方法
抵抗は短く接続します（コアに直に接続した方が測定誤差は少ない）
|

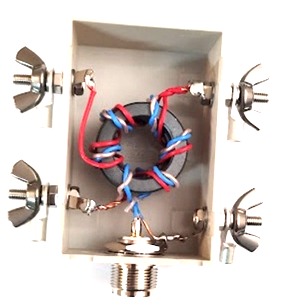

完成例 |
 |
|
