アンテナ用　ステップダウン インピーダンス変換整合器 　完成品
　DUD-12   　　　　　 　　1MHz〜30MHz

50Ω：12.5Ω 不平衡：不平衡　　 UN-UN （インピーダンス変換）
許容入力電力 ： 連続 100W　/ CW 200W /  SSB 300W
 サイズ60W×85H×40Dmm（突起物を除く） 　　重量 約 160g
アンテナ用　50Ω：12.5Ω 不平衡 インピーダンス整合器　ステップDOWNトランスです
 モービル用アンテナや、短縮型アンテナを使用時に便利ですね

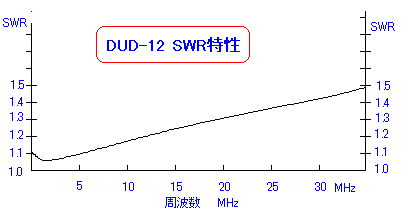

ほぼ、1MHZ〜30MHZ　の広帯域で高特性です　耐入力 100W (MAX)
アマチュア無線の間欠使用では CW 200W /  SSB 300W で使用出来ると思われます

png

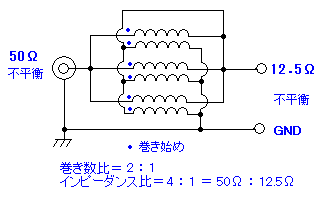

DUD-12 回路図
png
