アンテナ用 ステップダウン インピーダンス変換器 組立部品セット
KIT-DUD-12
1MHz～30MHz
|
|
50Ω：12.5Ω 不平衡：不平衡
UN-UN （インピーダンス変換）
許容入力電力 ： 連続 100W / CW 200W / SSB 300W
サイズ50W×75H×30Dmm（突起物を除く）
重量 約 120g
|
|
|||||||||||||
50Ω：12.5ΩUN-UN（インピーダンス変換）の作り方
|||||||||||||
３組の0.5mmペア被膜線をフェライトコアに巻いて作ります
①、0.5mm緑・白ペア被膜線を、コアに、11回巻きます
②、巻いた緑・白ペア被膜線の横に並列に0.5mm茶・白ペア被膜線も、11回平行巻きします
③、さらに、0.5mm青・白ペア被膜線を、緑・白ペア被膜線の横に同様に、並列に11回平行巻きします
④、巻き始めと、巻き終わり、端末配線の通り配線し、半田付けします
⑤、プラボックスにボルトナットM-BR（M型座）を取り付ける
⑥、巻いて作ったコアを、構成図のように、ボックス内に収めて結線半田付けします

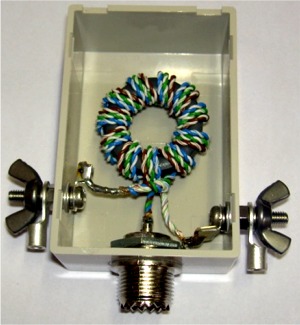

⑦、接着剤などで、端子等をかためて、フタをして完成です
|
|

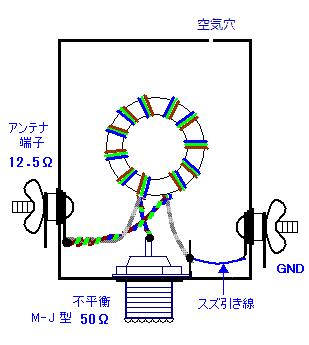

構 成 図
|

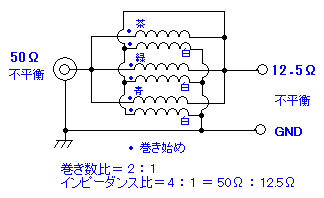

回 路 図
|
|
部 品 表 |
|
フェライトコア E04RC311908---1
|
0.5mm 茶・白ペア被膜線 45cm-----1
0.5mm
緑・白ペア被膜線 45cm-----1
0.5mm 青・白ペア被膜線 45cm-----1 |
|
M型接栓座
M-BR----1
|
|
スズ引き線 5cm----1
|
ステンボルトナットワッシャー
蝶ナット、ラグ端子----2組
|
|
プラボックス----1
|
|
波型碍子---1
|
|
結束バンド---2
|
|
|
|
|
|
|
コアの巻き方
|
|
1、３組の0.5mmペア被膜線を使います
 |
2、まず、0.5mm緑・白ペア被膜線を、
コアに約半分の長さで通します
 |
3、半分の0.5mm緑・白ペア被膜線を
6回巻きます （コア内通過数）
 |
|
4、もう半分の0.5mm緑・白ペア被膜線を図のように 同様に5回巻きます
（コア内通過数）合計11回巻きます
|
5、0.5mm茶・白ペア被膜線を図のように 緑・白ペア被膜線の横に並列に合計11回平行巻きします
|
6、さらに0.5mm青・白ペア被膜線を図のように 緑・白ペア被膜線の横に並列に同様に、合計11回平行巻きします
|
|

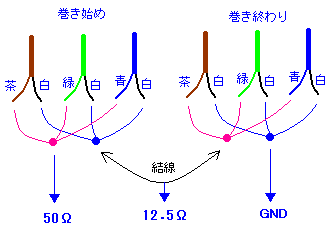

7、端末配線
巻き始め、巻き終わりのペア被膜線両端とも、白線同士結線ねじり合わせます、
また茶と緑と青線も結線ねじり合わせます
 |
8、端末配線
下図のように巻き始め、巻き終わりを、配線結線し、ねじり合わせます
 |
|
|
9、
コアの完成
|
|
|
|

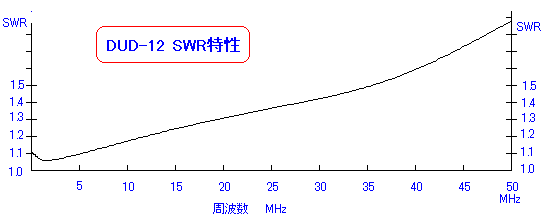

SWR測定方法
抵抗は短く接続します
（コアに直に接続した方が測定誤差は少ない）
|
|
|
