||||||||||||  1〜60MHZ無線機用   アース コモンモード・ チョーク  ||||||||||
DCE-335SQF 完成品 3.5mmSQ FEPふっ素樹脂電線 (600V 30A TYP)採用

無線機用 アース コモンモード・チョークです（30A DC電源ノイズフィルタとしてもご使用いただけます）
  F355-43 フェライトコア3個に、3.5SQ FEPふっ素樹脂電線 (600V 30A TYP)採用 約2.8mを巻きました　
この３段構成のコモンモード・チョークは広帯域で、良好な特性が得られます
簡単な構造ですが、特に　アマチュア無線1.8〜50MHz帯 HFバンドの コモンモードインピーダンスが 5KΩ以上と、
 特性が良く 、強力な効果が期待できます


構 成 図
入出力の方向性はありません　
 コモンモード・チョークは、金属物から数cm以上離して設置してください
入出力も、直線上になるように離して設置して下さい
DCE-335SQF 周波数：1〜60MHZ
サイズ：約45×120×25mm 3.5SQ FEP線入出力部を除く






コモンモードチョークのインピーダンスは、3KΩ以上が推奨値です

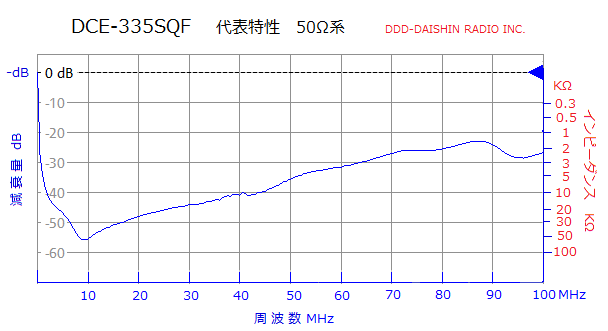

DCE-335SQF         コモンモード・チョーク　 代表特性　　 50Ω系
周波数　MHZ

1

 1.8 3.5 7 10 14 21 30 50 70
減衰量　-dB 33.9 39.6 44.6 51.7 54.3 51.5 47.4 43.9 35.3 26.6
インピーダンスｋΩ 4.9 9.5 16.9 38.4 51.8 37.5 23.44 15.6 5.8 2.1
