無線機用コモンモード・チョーク DCF-RF-2.5D
3.5～28MHz帯　 50Ω　　耐入力 500W SSB 対応

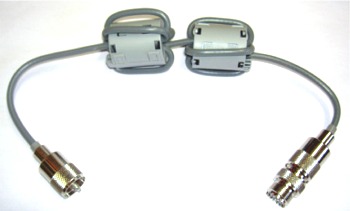

DCF-RF-2.5Dは、大型クランプコア2個に、耐熱同軸 2.5D-QEVを巻いた簡単な構造ですが、
2段構成のコモンモード・チョークは、良好な特性を実現しました
特に　アマチュア無線3.5～28MHz帯 HFバンドのコモンモードインピーダンスが 3KΩ以上と特性が良く、
強力な効果が期待できます

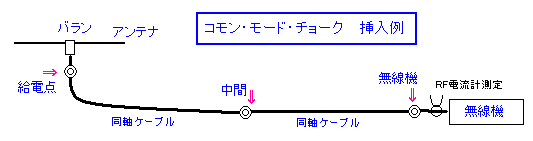

使用接続状況により　MA-JJで中継接続します

DCF-RF-2.5D
周波数：3.5～28MHz帯
インピーダンス：50Ω
入出力端子：M-P型 + MA-JJ 付属
耐入力：200W以上（連続） / 500W(SSB)
サイズ：約 43φ× 97mm　
（同軸入出力部を除く）

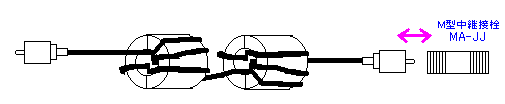

構成図

入出力の方向性はありません　
コモンモード・チョークは、金属物から数cm以上離して設置してください
入出力も、直線上になるように離して設置して下さい

コモンモードチョークのインピーダンスは、3KΩ以上が推奨値です

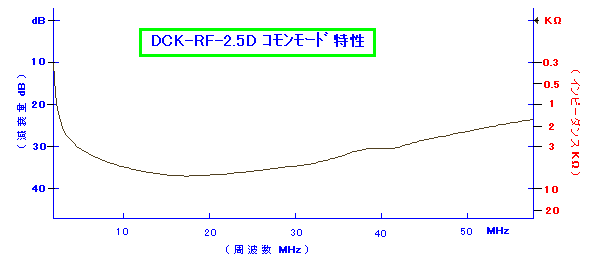

DCF-RF-2.5D コモンモード　代表特性　　 50Ω系
周波数　MHZ	1	1.8	3.5	7	14	21	28	50
減衰量　-dB	22.2	26.6	30.3	33.7	36.7	36.6	35.1	26.9
インピーダンスｋΩ	1.3	2.1	3.3	4.8	6.8	6.8	5.7	2.2
許容通過電力連続 W	-	1390	870	700	530	350	280	200

アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます
