|||||||||||||   コモンモード・ チョーク  |||||||||| DCF-RF-40L3-5D 完成品
  18〜60MHZ  50Ω  耐入力 570W (連続)  1KW(PEP)対応

HFハイバンド帯ハイパワー1KW PEP対応の無線機用 コモンモード・チョークです
直径40mmのフェライトコア3個に、同軸 5D-2Vを巻いて作りました
この3段構成のコモンモード・チョークは簡単な構造ですが、特に アマチュア無線18〜50MHz帯 HFハイバンドの コモンモードインピーダンスが 3KΩ以上と、特性が良く 、かなりな効果が期待できます
無線機の出力端子や、防水処置をして、アンテナ給電点や、同軸中間点などに挿入してコモン電流を抑制するものです


DCF-RF-40L3-5D
周波数:18〜60MHZ
インピーダンス:50Ω
入出力端子:M-P型
                 + MA-JJ 付属
耐入力:570W以上(連続) 1KW PEP対応
サイズ:約 60× 140× 40mm
          (同軸入出力部を除く)
重さ:約350g

構 成 図

入出力の方向性はありません

コモンモード・チョークは、金属物から数cm以上離して設置してください
入出力も、直線上になるように離して設置して下さい .
使用接続状況により MA-JJで中継接続します



コモンモードチョークのインピーダンスは、3KΩ以上が推奨値です
3KΩは、コモンモード電流を1/10程に抑制できると思われる値で、挿入効果が見込めます
アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます

デジタルモードでの通過電力は、1/10以下が安全と思われます

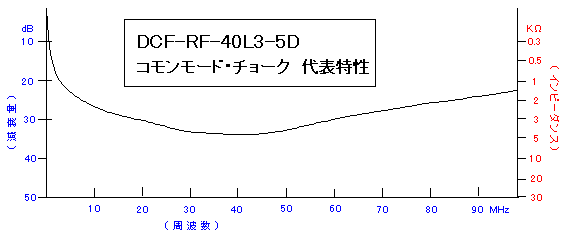

DCF-RF-40L3-5D         コモンモード・チョーク  代表特性   50Ω系

周波数 MHZ

1

1.8 3.5 7 14 21 28 50 60 90
減衰量 -dB 10.8 16.1 20.5 24.5 28.4 30.4 32.9 32.7 29.8 23.9
インピーダンスkΩ 0.33 0.63 1.06 1.67 2.63 3.33 4.35 4.34 3.14 1.58
通過損失 -dB 0.004 0.007 0.016 0.023 0.032 0.049 0.054 0.085 0.089 0.102
許容通過電力 連続W - 4700 2100 1400 1000 700 650 570 - -



(参考資料)
DCF-RF-40L3-5Dを2組接続すると通過損失も2倍になりますが、高い周波数側にインピーダンスも2倍以上になるようです、無線機の出力端子や、防水処置をしてアンテナ給電点や、同軸中間点などに複数挿入してより特性改善が期待できると思われます

  DCF-RF-40L3-5Dを2組接続のコモンモードインピーダンス特性
7MHz〜90MHzで3KΩ以上、14MHz〜60MHzは、5KΩ以上
