DCF-RF-WKA 完成品 1KW対応 無線機用
コモンモード・チューク  (フロート・バラン)

1〜20MHZ  50Ω  耐入力 1KW

HF帯無線機 ハイパワー1KW対応のコモンモード・チョーク(フロート・バラン)完成品です

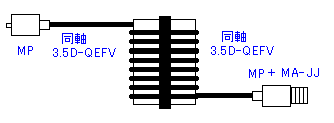

大型61φコアの採用、耐熱同軸 3.5D-QEFVを使用し,高性能、高耐圧、低価格を実現しました
特にHF ローバンドの特性が良く 1.8〜14MHz帯アマチュア無線用におすすめです


入出力の方向性はありません

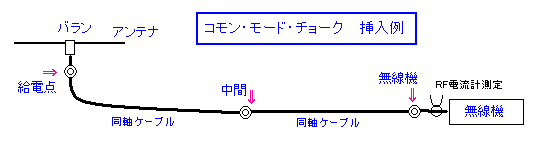

金属物から数cm以上離して設置してください

DCF-RF-WKA

周波数:1〜20MHZ
インピーダンス:50Ω
入出力端子:M-P型
                 + MA-JJ 付属
耐入力: 1KW

サイズ:約 78φ× 53mm
       同軸入出力部を除く

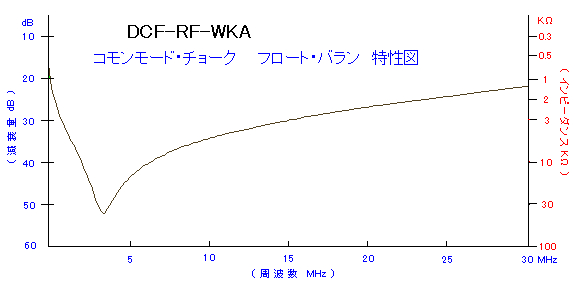

DCF-RF-WKA コモンモード・チョーク 代表特性   50Ω系

周波数 MHZ 0.5

1

1.9 3.5 7 14 21 28 50
減衰量 -dB 21.1 28.4 35.2 50.9 39.3 31.2 26.8 23.6 14.2
インピーダンス kΩ 1.2 2.6 5.8 35.2 9.2 3.6 2.19 1.5 0.5
許容通過電力 連続 W - - 1950 1150 810 490 400 360 240
      アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
