  DCF-TV-3F 完成品
1.8〜70MHZ　 75Ω　F型　　ＴＶ、VTR、カメラほか75Ω同軸用
　
DCF-TV-3Fは、テレビジョン等と受信アンテナ間に挿入し、同軸ケーブルから混入する妨害波を抑制するアイソレーショントランス　コモンモード・チョークです　DCF-TV-3Fはコモンモード障害に効果があります

 311908 フェライトコア3個に、同軸 1.5C-QEVを巻いて製作しました
この３段構成のコモンモード・チョークは広帯域で、良好な特性が得られます
簡単な構造ですが、特に　1.8〜70MHz帯 HFバンドの コモンモードインピーダンスが 3KΩ以上と、特性が良く 、強力な効果が期待できます
コモンモード・チョークは、金属物から数cm以上離して設置してください
入出力も、直線上になるように設置して下さい
テレビジョン等と、フィルターまでの同軸ケーブルが長いとフィルターの効果が半減します、出来るだけテレビジョン等のアンテナ入力端子に直接取り付けて下さい
使用接続状況により　FA-JJで中継接続します

（注意）使用同軸が1.5C-QEVと細いので、強い負担がかからぬよう取扱にご注意下さい　

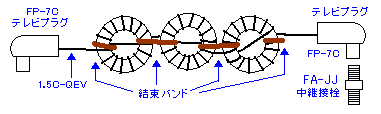

　　DCF-TV-3Fの構成図　
入出力の方向性はありません

DCF-TV-3F
●コモンモードチョークインピーダンス
　　　　1.8〜70MHzで 3KΩ以上
●挿入損失
　　< 200MHz ： < -1dB
    < 500MHz ： < -1.5dB
    < 800MHz ： < -2.3dB
●電圧定在波比 ： 1.5以下(〜 800MHz)
●入出力端子：テレビプラグ 75ΩＦ型
                 　　　　　　+ FA-JJ 付属
●サイズ：約  40×105× 15mm
　　　　　　　　　　　（同軸入出力部を除く）


コモンモードチョークのインピーダンスは、3KΩ以上が推奨値です

DCF-TV-3F   コモンモード・チョーク　 代表特性　　 75Ω系
周波数　MHZ

1

 1.9 3.5 7 14 21 28 50 90
減衰量　-dB 22.9 28.8 33.0 37.0 43.1 40.7 40.5 32.4 22.7
インピーダンスｋΩ 2.1 4.15 6.7 10.6 21.4 16.2 16.0 6.3 2.0

有限会社　大進無線
〒410-0022 静岡県沼津市大岡 2223-14
TEL 055-925-4961    FAX 055-925-4962

 URL http://www.ddd-daishin.co.jp/
