電波障害対策用パーツ
コモンモード・ チョーク ||||||||||
KIT-DCF-TV-3FJの作り方
1.8～70MHZ 75Ω F型 ＴＶ、VTR、カメラほか75Ω同軸用 |
KIT-DCF-TV-3FJは、テレビジョン等と受信アンテナ間に挿入し、同軸ケーブルから混入する妨害波を抑制するアイソレーショントランス コモンモード・チョークです KIT-DCF-TV-3FJはコモンモード障害に効果があります
2643801002フェライトコア3個に、同軸 1.5C-QEVを巻いて作ります
この３段構成のコモンモード・チョークは広帯域で、良好な特性が得られます
簡単な構造ですが、特に 1.8～70MHz帯 HFバンドの
コモンモードインピーダンスが 3KΩ以上と、特性が良く
、強力な効果が期待できます
KIT-ＤＣＦ-TV-3ＦJ
の作り方
①直径31mmのフェライトコアを3個横に並べて 、1.5C-QEV同軸ケーブル2mを巻いて作ります
コアの巻き方の通り合計45回巻（コア内通過数）します、
②巻き込んだ同軸は、ほどけないように結束バンドで両端等をとめておきます
③プラケースにＦＪ型ジャックF-R1をねじ止めします
④同軸の両端は5cmほどにカットして、FJジャックにはんだ付けします、
⑤コアは、結束バンド固定ベースで留めて、蓋をして完了です
|

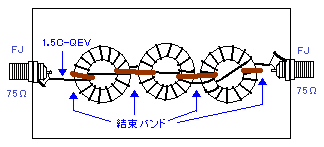

構 成 図
入出力の方向性はありません |
KIT-DCF-TV-3FJ
●コモンモードチョークインピーダンス
1.8～70MHzで 3KΩ以上
●挿入損失
< 200MHz ： < -1dB
< 500MHz ： < -1.5dB
< 800MHz ： < -2.3dB
●電圧定在波比
： 1.5以下(～ 800MHz)
●入出力端子：FJ 75ΩＦ型
●ケースサイズ：約 70×125× 40mm
（同軸入出力部を除く）
●FP-5
プラグ--2個付属
|
コモンモード・チョークは、金属物から数cm以上離して設置してください
入出力も、直線上になるように離して設置して下さい
テレビジョン等と、フィルターまでの同軸ケーブルが長いとフィルターの効果が半減します、出来るだけテレビジョン等のアンテナ入力端子の近くに取り付けて下さい
（注意）使用同軸が1.5C-QEVと細いので、強い負担がかからぬよう取扱にご注意下さい |
|
|
コモンモードチョークのインピーダンスは、3KΩ以上が推奨値です
|

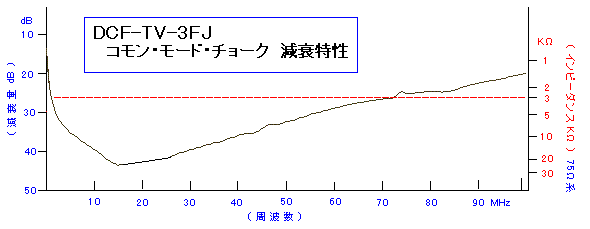

DCF-TV-3FＪ
コモンモード・チョーク
代表特性 75Ω系
|
| 周波数 MHZ |
1
|
1.9 |
3.5 |
7 |
14 |
21 |
28 |
50 |
90 |
| 減衰量 -dB |
22.9 |
28.8 |
33.0 |
37.0 |
43.1 |
40.7 |
40.5 |
32.4 |
22.7 |
| インピーダンスｋΩ |
2.1 |
4.15 |
6.7 |
10.6 |
21.4 |
16.2 |
16.0 |
6.3 |
2.0 |
|
| 部 品 表 |
| フェライトコア311908 --3個 |
| 同軸 1.5C-QEV ---2m |
| F型ジャック1式 F-R1
--2個 |
| プラケースSW-125--1
穴あけ済 |
| FP-5 ---2個付属 |
| 結束バンド---5本 |
| 結束バンド固定ベース---1 |
|
 |
 |
|
|
|
||||||||||||
KIT-DCF-TV-3FJ
コアの巻き方
||||||||||||||||||||
|
|
1 1.5C-QEV同軸ケーブル2mを,
約半分に折り返します
約半分の長さで コアに通します
|
|
12
結束バンドで 固定します
|
|
2
そこから同軸を7回巻きます（コア内通過数）
|
|
11
同様に7回巻きます（コア内通過数） 計15回巻
3個のフェライトコアに、合計45回巻（コア内通過数）します
|
|
3 もう片側半分の同軸を下記のように
反対側へ引張ります
|
|
10
片側半分の同軸を下記のように 反対側へ引張ります
 |
4
同様に片側7回巻きます
計15回巻（コア内通過数）
 |
|
9 そこから7回巻きます（コア内通過数）
|
|
5 同軸の片側を下記のように、
2個目のコアに通します
|
|
8 反対側の同軸を、３個目コアに通します
|
|
6
そこから7回巻きます（コア内通過数）
 ⇒ |
7 2個目のコアも同様に7回巻きます
計15回巻 （コア内通過数）
 |
|
有限会社 大進無線
