防水防塵ボックスに収納タイプ
 WO- DCF-RF-61LLK 完成品 1KW対応 無線機用
コモンモード・チョーク  (フロート・バラン)

1.8〜70MHZ  50Ω  耐入力 1KW  (28〜50MHzは900WPEP)

HF帯無線機 ハイパワー1KW対応のコモンモード・チョーク(フロート・バラン)完成品です
防水防塵ボックスに収納しましたので、アンテナの直下など屋外設置も可能です
大型61φコアの採用、耐熱同軸 3.5D-QEFVを使用し,高性能、高耐圧、低価格を実現しました
特にHFミッドバンドの特性が非常に良く 1.8〜50MHz帯アマチュア無線用におすすめです


入出力の方向性はありません
金属物から数cm以上離して設置してください

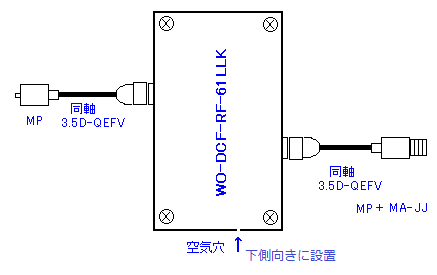

WO-DCF-RF-61LLK
周波数:1.8〜70MHZ
インピーダンス:50Ω
入出力端子:M-P型
                 + MA-JJ 付属
耐入力: 1KW (28〜50MHzは900WPEP)
サイズ:約 100× 185× 70mm
      同軸入出力部を除く
重さ: 約900g

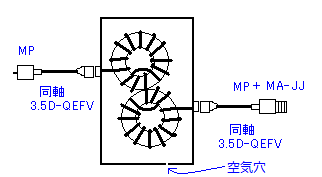

防水防塵ボックス内部の構成

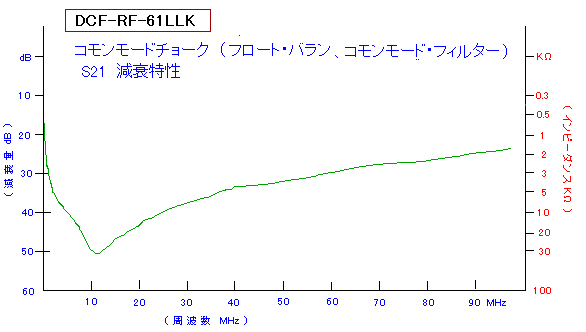

DCF-RF-61LLK コモンモード・チョーク 代表特性   50Ω系

周波数 MHZ 0.5

1

1.9 3.5 7 14 21 28 50
減衰量 -dB 25.2 26.1 32.4 37.0 42.6 48.3 42.4 40.5 31.9
インピーダンス kΩ 1.8 2.0 4.2 7.1 13.4 26.0 13.1 10.6 3.9
許容通過電力 連続 W - - 2300 1400 980 590 470 410 300
     アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、

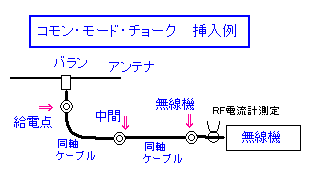

CMC設置例       取付足取付例
