防水防塵ボックス収納タイプ
WO-DCF-RF-K 完成品 1KW対応 無線機用
コモンモード・フィルタ  (フロート・バラン)

1.8〜40MHZ  50Ω  耐入力 1KW PEP(14MHz以下)

HF帯無線機 ハイパワー1KW対応のコモンモード・チョーク(フロート・バラン)完成品です
防水防塵ボックスに収納しましたので、アンテナの直下など屋外設置も可能です

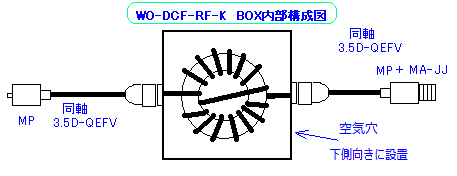

大型61φコアの採用、耐熱同軸 3.5D-QEFVを使用し,高性能、高耐圧、低価格を実現しました
特にHFバンドの特性が良く 1.8〜28MHz帯アマチュア無線用におすすめです


入出力の方向性はありません
金属物から数cm以上離して設置してください

WO-DCF-RF-K

周波数:1.8〜40MHZ

インピーダンス:50Ω

入出力端子:M-P型
                    + MA-JJ 付属

耐入力: 1KW PEP

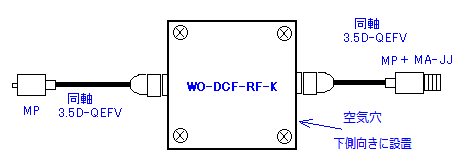

防水防塵ボックスサイズ
    約 100× 100× 75mm
    同軸入出力部を除く

重さ:約550g

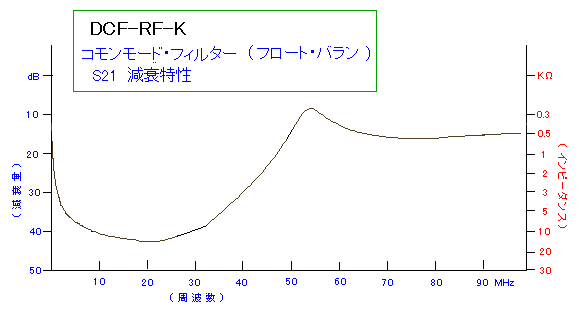

DCF-RF-K コモンモード・チョークの 減衰特性 代表特性   50Ω系

周波数 MHZ 0.5

1

1.9 3.5 7 14 21 28 50
減衰量 -dB 17 24.7 30.1 35.2 38.7 41.5 42.6 40.5 14.5
インピーダンス kΩ 0.7 1.7 3.5 5.8 8.6 11.9 13.5 10.6 0.5
許容通過電力 連続 W - - 1070 730 580 460 320 290 230
      アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、

 CMC設置例    取付足取付例
