防水防塵ボックス収納タイプ
WO-DCF-RF-WKA 完成品 1KW対応 無線機用
コモンモード・チューク 　（フロート・バラン）
1〜20MHZ　 50Ω　　耐入力 1KW

ＨＦ帯無線機　ハイパワー1KW対応のコモンモード・チョーク（フロート・バラン）完成品です
防水防塵ボックスに収納しましたので、アンテナの直下など屋外設置も可能です
大型61φコアの採用、耐熱同軸 3.5D-QEFVを使用し,高性能、高耐圧、低価格を実現しました
特にHF ローバンドの特性が良く　1.8〜14MHz帯アマチュア無線用におすすめです


入出力の方向性はありません　
 金属物から数cm以上離して設置してください

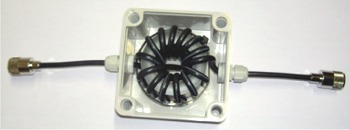

防水防塵ボックス内部

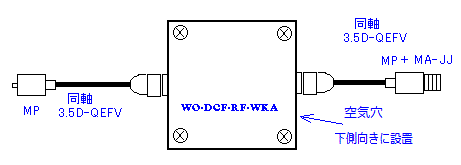

WO-DCF-RF-WKA

周波数：1〜20MHZ

インピーダンス：50Ω

入出力端子：M-P型
                 + MA-JJ 付属
 耐入力： 1KW PEP

重さ：  約760g

防水防塵ボックスサイズ：
　　約 100× 100× 75mm　
　　同軸入出力部を除く


DCF-RF-WKA コモンモード・チョーク　代表特性　　 50Ω系　
周波数　MHZ 0.5

1

 1.9 3.5 7 14 21 28 50
減衰量　-dB 21.1 28.4 35.2 50.9 39.3 31.2 26.8 23.6 14.2
インピーダンス　ｋΩ 1.2 2.6 5.8 35.2 9.2 3.6 2.19 1.5 0.5
許容通過電力　連続　W - - 1950 1150 810 490 400 360 240
　　　　　 アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、CMC設置例　　　　　取付足取付例
