CMCテスタ　パーツセット   #3

ディジタルＲＦ電流計（高周波電流計）使用

 測定周波数 ： 1.8〜54MHz
測定インピーダンス ： 2KΩ〜5KΩ　誤差±30%程
        2kΩ以下、5kΩ以上では測定誤差が増えます

この CMCテスタ は、信号源に、無線機とダミーロードを使い、検出部にディジタルRF電流計を使用して、フロート・バランやコモン・モード・チョークの良し悪しを測る簡易テスタです

***この CMCテスタの使用には、別途 ダミーロードや、ディジタルRF電流計などが必要です***
CMCテスタ　パーツセット   #3　　部　品　表
　 部品名 型番

数量
T型コネクタ
 M-TA-JPJ

1

　

 M-Ｊ型コネクタ（角座） M-R 1
酸化金属皮膜抵抗  150Ω3W2本組
(300Ω6W)		 1
　 酸化金属皮膜抵抗 1W
（動作確認用）		 1KΩ　1W　（茶黒赤） 1
2KΩ　1W　（赤黒赤） 1
3KΩ  1W　（橙黒赤） 1
5.1KΩ   1W　（緑茶赤） 1
ジョンソンターミナル 黄 1
黒 1
ミノムシ・クリップ 中 黄 1
黒 1
バナナプラグ 黄 1
黒 1

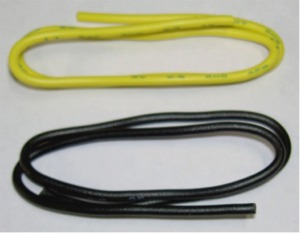

ビニール皮膜線 0.5SQ KV 黄 25cm
黒 25cm
　 GND用　ラグ板 たまごラグ 1
コネクタ用　ねじナット 3mm ねじナット 2組

プラケース SW-100 1


■　製作例　作り方へ
■　使用方法へ

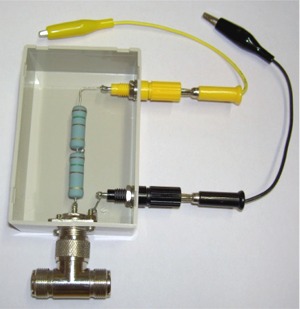

製 作 完 成 例

パーツセット一式

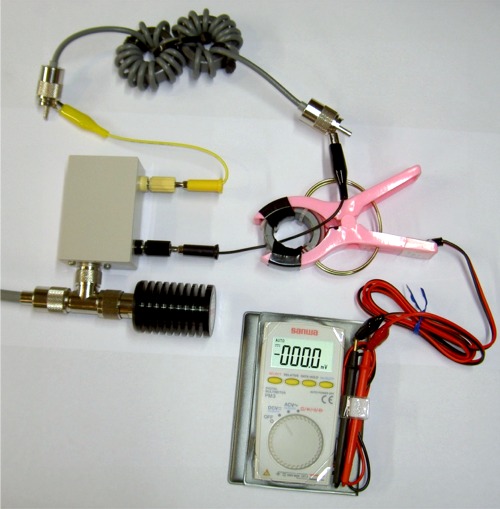

コモン・チョーク　測定　接続　例

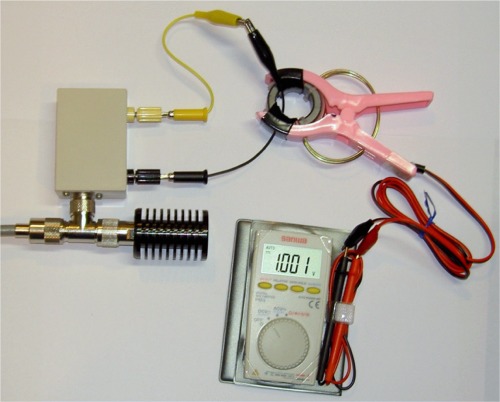

基準電流 I1の測定中　（18W入力）
