デジタルＲＦ電流計(高周波電流計）　組立済み完成品

　この、デジタルＲＦ電流計は、ＣＱ ham radio 誌　2003年 8月号 P32～39　特集「アンテナの自作・調整のテクニック」”アンテナ調整やインターフェア対策のツール”　**デジタルRF電流計の製作**に 掲載されたもので、おなじみの「定本トロイダルコア活用百科」の著者　山村英穂氏が設計紹介されたものです　　　　　　詳細は、ＣＱ ham radio 誌　2003年 8月号の記事をご覧下さい
　　　　　　　　　　　　( トロイダル・コイルの理論・製作と応用回路 　改訂新版 定本 トロイダル・コア活用百科 発売中です）

また、ＣＱ ham radio 誌　2003年 9月号のP78～83には、デジタルRF電流計を使った電波障害対策　”コモンモード電流を目で確認しながら退治する”を、「快適無線研究所」の筆者　原岡充氏が紹介しています　　是非ご覧下さい

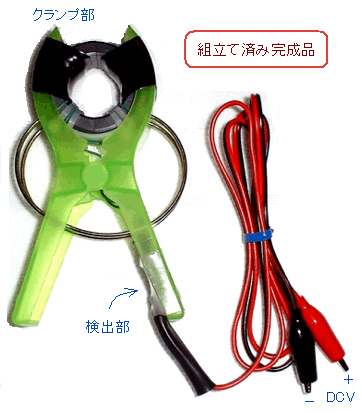

当初、パーツの頒布販売だけでしたが、ご要望がありましたので2003年12月より組立済み完成品も販売することになりました　お役に立てれば幸いです

デジタルＲＦ電流計の特長

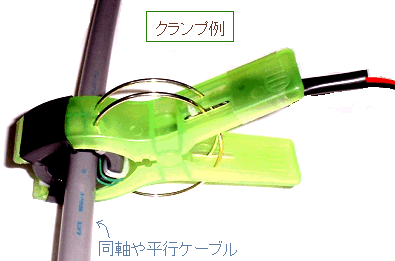

①クランプ部は分割コアをピンチで開閉式にし、測定する同軸やケーブルなどを（太い10D-2V以上でも）切らずに簡単にクランプして測定できます

②検出部は高性能ダイオードを使用し、高感度、直線性の良い特性で、ほぼ絶対値が測定出来ます

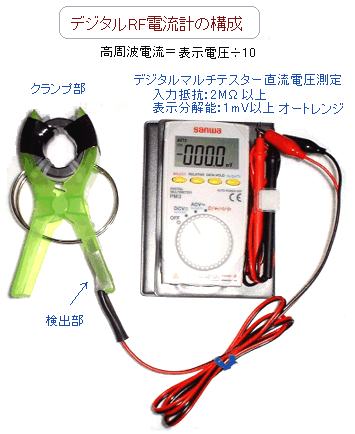

③表示部に、デジタル表示でオートレンジのデジタルマルチメーターを使用し、表示値の1/10が電流値で読みやすく、定量的測定が出来ます

測定周波数範囲

1.8～54MHZ
測定電流範囲 10mA～200mA
検出電流範囲 1mA以上

同軸やACコードをクランプしてデジタル・テスターで、コモンモード電流の定量的な測定が出来ます
　　　　　　　（測定誤差±20％程）

電波障害測定には、障害の混入経路と思われる配線（同軸、電源コード、電話線など）をクランプして、CWまたはFM,AMで送信すれば、RF電流が検出できます、どれ位のRF電流で障害が発生するか、どこが、可能性が高いか判断予測が出来ます
コモンモードフィルターを挿入前と後で測定すれば、効果がわかります

実験対策のデーターを他の人と情報交換出来ると思います
ぜひ、1台手元に置かれてください
