ディジタルRF電流計用 MR(接栓座)+校正器・抵抗セット

CQ ham radio 2003年 8月号 掲載  山村英穂氏設計執筆 「ディジタルRF電流計」

部 品 表
JPG

校正器用 抵抗セット

68Ω 3W (5WS)
 酸化金属皮膜抵抗

1
68Ω 1W (2WS)
酸化金属皮膜抵抗
7
68Ω 1/4W 炭素皮膜抵抗 31

JPG

MR-S (MR接栓座)--1個

サンプル 2mm スズビキ銅線
TCW 2.0  約 40cm



校正器 製作完成例 サンプルの2mm スズビキ銅線 使用

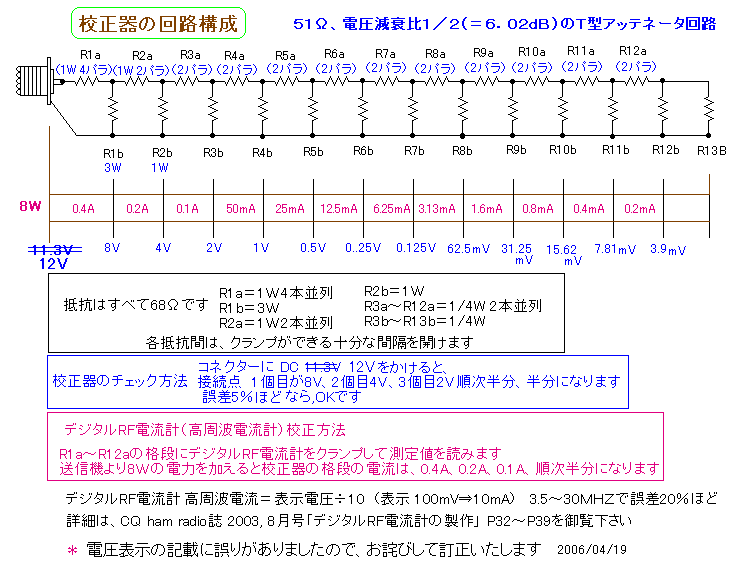

参考構成図


校正器 製作完成 例

70×350mm 片面プリント基板 に
MR と抵抗をハンダ付けしました
SWRは、右図のとおりです
