デジタルＲＦ電流計（高周波電流計）パーツセット　大進無線

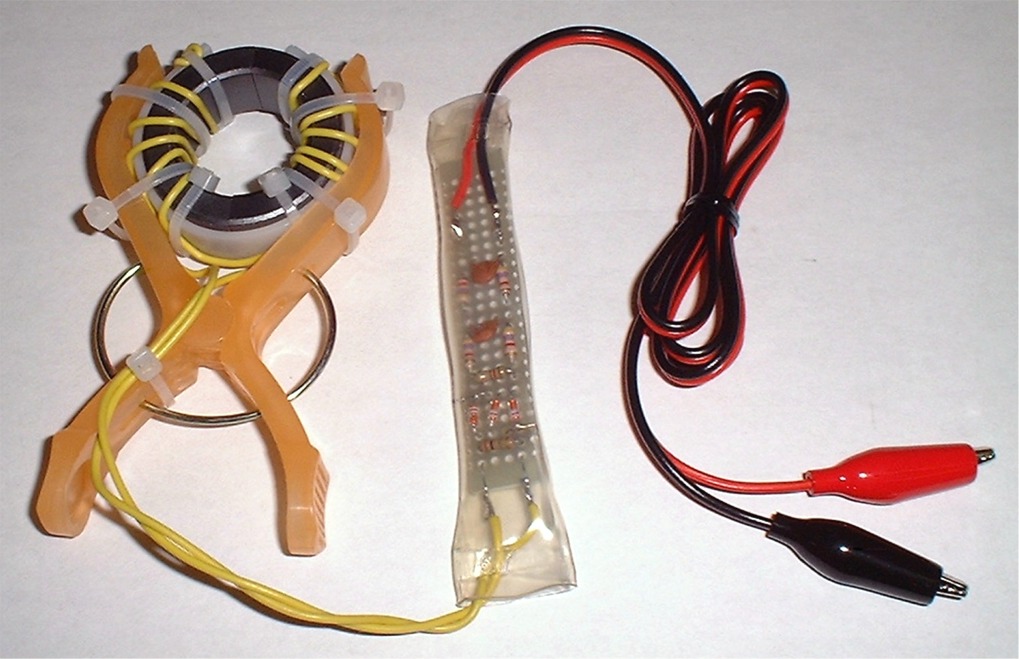

ディジタルＲＦ電流計（高周波電流計） パーツセット　

ＣＱ ham radio　2003年 8月号掲載　　山村英穂氏設計　「ディジタルRF電流計」

部　品　表
	部品名	型番	数量
	分割リングコアナイロンクランプ	E04ST402715D or MTCN402715H	1
	ショットキーバリアダイオード	1SS86	4
	抵抗　1/4W 炭素皮膜	1MΩ　茶黒緑	1
	〃	120Ω　茶赤茶	1
	〃	4.7KΩ 黄紫赤	4
	セラミックコンデンサー	0.01～0.1μF	2
	ビニール皮膜線（クランプ用）	0.3SQ　KV	2m
	赤黒平行線（表示部接続用）	0.3mm平行 VFF	1m
	結束バンド小	FB-100	10
	蛇の目基板	４×24穴	1
	熱収縮チューブ	100mm	1
	ミノムシ・クリップ	小	2

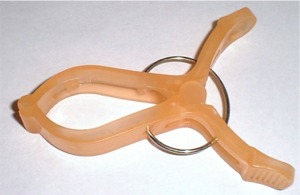

	サンプル　洗濯バサミ	FL	1
付属の洗濯バサミを使用するときは、コアをゆるく洗濯バサミに取付けて下さい（開閉すると少しずれます）ゴムバンドなどで留めても良いと思います
