ディジタルRF電流計バージョン2-A 製作例

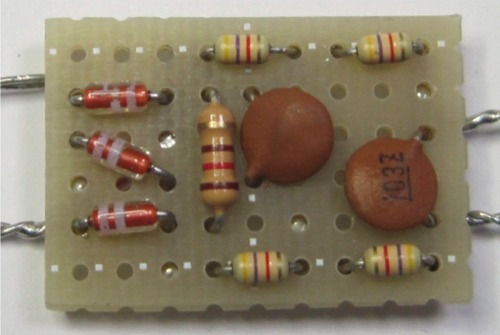

検出部   蛇の目基板 部品配置例
jpg jpg

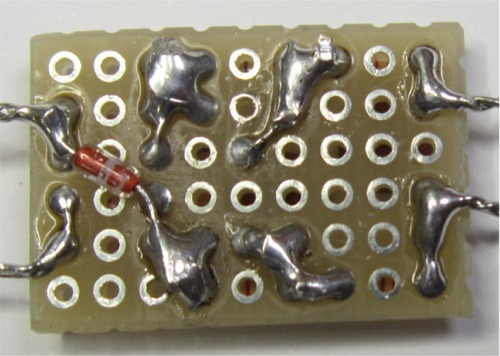

基板半田面に ダイオード1本配置

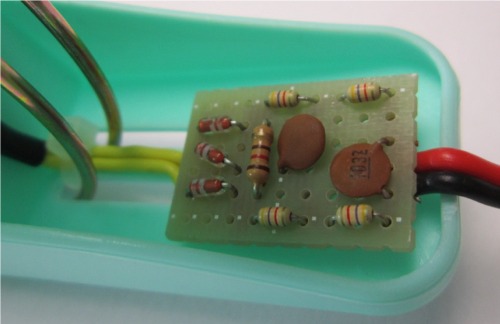

検波部基板を 取手に内蔵配置した 製作例

@別紙■クランプコアの巻き方例図の通りナイロンクランプコアに10回巻きして電流トランスを作ります
検出部へのコードに、右図のように
3mmφの収縮チューブを通します

A特大洗濯バサミに右図のようにはさんで、開閉口に近い方で結束バンドで固定します
検出部へのコードは内側のすき間から取手の方に通しておきます)


B蛇の目基板で作った検出部にコアからの線と、表示部への赤黒平行線を、それぞれ半田付けします
コアからの線は、検波部製作例の写真のように、スプリングの間を通して検波部基板につなぎ、開閉がスムーズになるよう収めます、スプリング穴の上部でコードを固定します

C透明の熱収縮チューブを、赤黒平行線側から通して、取手の内側に収めた検波部基板ごと、かぶせます
強力ドライヤーなどの熱風で、収縮固定します

D赤黒平行線の先に、ミノムシクリップを半田付けします


jpg

 電流トランスの製作例
ナイロンクランプの上から10回巻、開閉口のナイロンの突起部分はカットしました



検波部製作例
jpg

検波部製作例拡大写真
jpg

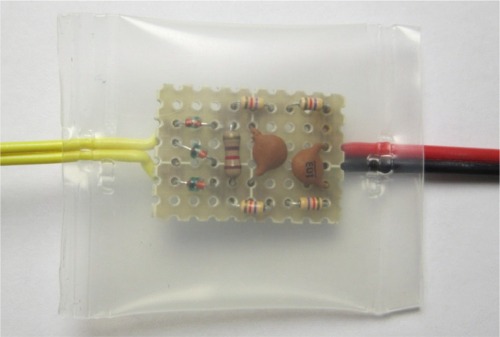

検波部基板を コード中間に配置した 製作例

jpg

検波部製作例拡大写真
jpg

旧タイプは⇒こちら
