デジタルＲＦ電流計(高周波電流計）バージョン2　組立済み完成品

この、デジタルＲＦ電流計は、ＣＱ ham radio 誌　2003年 8月号 P32～39　特集「アンテナの自作・調整のテクニック」”アンテナ調整やインターフェア対策のツール”　**デジタルRF電流計の製作**に 掲載されたもので、おなじみの「定本トロイダルコア活用百科」の著者　山村英穂氏が設計紹介されたものです
アップデート記事が、HAM Journal誌 №112　2004年 冬号 P105～117に「ディジタルRF電流計－開発経緯とアップデート」が 掲載されました　
***2009年9月「特選ハムのアンテナ製作集」CQ出版社　に再収録されました

詳細は、HAM Journal誌 №112　2004年 冬号 ならびに、ＣＱ ham radio 誌　2003年 8月号　または、2009年9月「特選ハムのアンテナ製作集」CQ出版　の記事をご覧下さい

ＣＱ ham radio 誌　2003年 9月号のP78～83には、デジタルRF電流計を使った電波障害対策　”コモンモード電流を目で確認しながら退治する”を、「快適無線研究所」の筆者 JJ1VKL 原岡充氏が紹介しています

また、ＣＱ ham radio 誌　2004年 10月号（P62～65前編）、11月号（P77～82後編）には、”デジタルRF電流計による コモン・モードRF電流の定点観測実験”　JH1TXG 平原達也氏の記事もあります、是非ご覧下さい

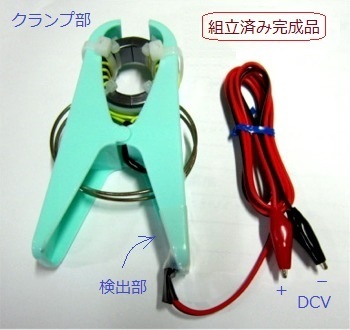

こちらの 「ディジタルRF電流計バージョン2」組立済み完成品も販売することになりました　お役に立てれば幸いです

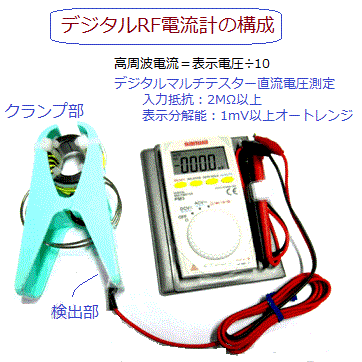

JPG デジタルＲＦ電流計バージョン2の特長

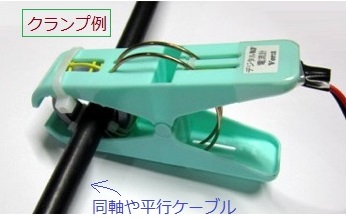

①クランプ部は分割コアをピンチで開閉式にし、測定する同軸やケーブルなどを（太い10D-2V以上でも）切らずに簡単にクランプして測定できます

②検出部は高性能ダイオードを使用し、高感度、直線性の良い特性で、ほぼ絶対値が測定出来ます

③表示部に、デジタル表示でオートレンジのデジタルマルチメーターを使用し、表示値の1/10が電流値で読みやすく、定量的測定が出来ます

測定周波数範囲

1.8～54MHZ
測定電流範囲 10mA～300mA
検出電流範囲 1mA以上

同軸やACコードをクランプしてデジタル・テスターで、コモンモード電流の定量的な測定が出来ます　　（測定誤差±20％程）
  電波障害測定には、障害の混入経路と思われる配線（同軸、電源コード、電話線など）をクランプして、CWまたはFM,AMで送信すれば、RF電流が検出できます、どれ位のRF電流で障害が発生するか、どこが、可能性が高いか判断予測が出来ます
コモンモードフィルターを挿入前と後で測定すれば、効果がわかります

実験対策のデーターを他の人と情報交換出来ると思います ぜひ、1台手元に置かれてください
JPG

J
マルチテスタは、直流電圧DCV測定にします
