広帯域、高利得、高性能、受信プリアンプ

WIDE  PRE  AMP

model  DPR-1.9GW

50KHz〜1900MHz

15dB±5dB

DPR-1.9GWは高性能デバイスを使用し、広帯域、高利得、低雑音、低価格を実現しました。
受信機のプリアンプ、周波数カウンター等のヘッドアンプ、TV,FMラジオ等のブースターアンプ、等々に、ご使用いただけます。

DPR-1.9GW
周波数:50KHZ〜1900MHZ

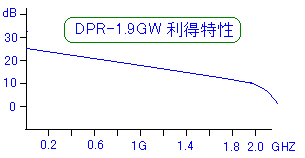

増幅利得:15dB±5dB
雑音指数:3dB
電源:DC8V〜14V 60mA
サイズ:55W・80D・30H mm

付属DCコード

------------------------

ACアダプターは、
別売VSM-932 \2,310-(税込)

@INPUT‥‥‥入力端子  アンテナを接続します
AOUTPUT‥‥出力端子  受信機等のアンテナ入力端子と接続します
B電源端子‥‥電源入力端子  DC8V〜14Vで動作します
使用方法
本機とアンテナ、並びに受信機等の間に、50Ωの同軸ケーブルで、それぞれ接続し、電源を入れると動作します。
本機は、高利得アンプなので、強力な信号による混変調等の為に、受信音が歪んだり了解度が悪化する場合がありますが、入力端子に同調回路やBPF(バンドパスフィルター)、ATT(減衰器)などを挿入する事で混信が避けられます。
又、出力端子に下図のような検波器を付けて高感度、簡易電界強度計(レベルメーター)としても動作します
