DSL-554

受信アンテナ用  4合成/分配器
 　ANTTENA　4-WAY CONBINER/SPLITTER
　

周波数帯域：100KHZ〜100MHZ 　
Frequency Range

５０Ω
Impedance

 M型Connector

分配損失<6.5ｄＢ
Splitting loss

端子間阻止量>20ｄＢ Isolation　Out-to-Out

電圧定在波比<1.2
VSWR
　

ＤＳＬ-554は、受信用５０ΩM型　アンテナ4合成、分配器です。
高品質デバイスを使用し、100KHZ〜100MHZで高性能を実現しました。
4合成器、又は、4分配器としてご使用下さい。


サイズ：80Ｗ×55Ｄ×30Ｈ mm

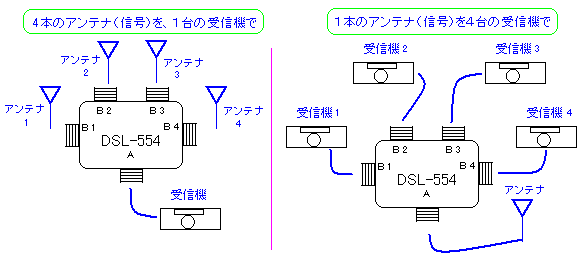

　　接続方法　
★4本のアンテナ(信号）を１台の受信機で使用、又は、
★１本のアンテナ(信号）を4台の受信機で使用を可能にします。

2〜3本（又は2〜3台）でご使用の場合は、空き端子に５０Ωのダミーを接続して下さい
