KIT-DCF-RF-WKA-ver.2 自作セット 1KW対応 無線機用
1〜20MHZ  50Ω  耐入力 1KW      コモンモード・
チョーク  (フロート・バラン)

HF帯無線機 ハイパワー1KW対応のコモンモード・チョーク (フロート・バラン)を作ります
大型61φコア3個重ねにして、同軸 3.5D-QEFVを巻いて作ります

簡単な構造ですが、特に アマチュア無線 HFローバンド 1.8〜14MHz帯 の コモンモードインピーダンスが 3KΩ以上と、特性が良く 、かなりな効果が期待できます

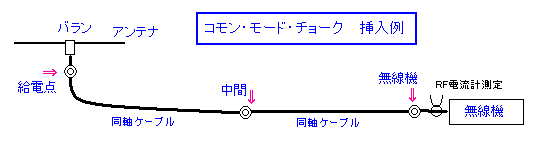

無線機の出力端子や、防水処置をして、アンテナ給電点や、同軸中間点などに挿入してコモン電流を抑制するものです

コモンモード・ チョーク || DCF-RF-WKA-ver.2 の作り方 ||

@大型の直径61mm内径36mm厚さ13mmのフェライトコアを3個重ねにして、 3.5D-QEFV同軸ケーブル 2.2mをコアの巻き方の通り14回巻(コア内通過数)します

A巻き込んだ同軸は、外周から、ほどけないように結束バンドでとめておきます

B同軸の両端に、MPプラグを、ハンダ付けして完了です

C使用接続状況により MA-JJで中継接続します

   DCF-RF-WKA

周波数:1〜20MHZ
   インピーダンス:50Ω
    耐入力: 1KW
 入出力端子:M-P型
                           + MA-JJ 付属

       サイズ:約 78φ× 53mm
               同軸入出力部を除く

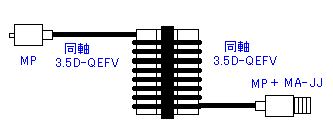

完成構成図

入出力の方向性はありません
金属物から数cm以上離して設置してください

 部 品 表
フェライトコア F610-43---3個
同軸 3.5D-QEFV---2.3m
M型プラグ MP-3S---2個
M型中継ジャック MA-JJ ---1個
結束バンド---1本
結束バンド小---2本

DCF-RF-WKA コモンモード・チョーク 代表特性   50Ω系

周波数 MHZ 0.5

1

1.9 3.5 7 14 21 28 50
減衰量 -dB 21.1 28.4 35.2 50.9 39.3 31.2 26.8 23.6 14.2
インピーダンス kΩ 1.2 2.6 5.8 35.2 9.2 3.6 2.19 1.5 0.5
許容通過電力 連続 W - - 1950 1150 810 490 400 360 240
アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、

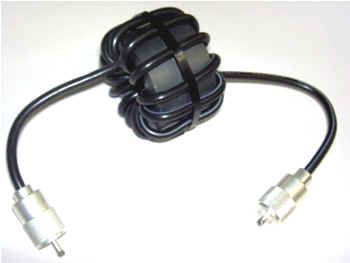

完成例

有限会社 大進無線
〒410-0022  静岡県沼津市大岡 2223-14

TEL 055-925-4961    FAX 055-925-4962

URL https://www.ddd-daishin.co.jp/
コアの巻き方
1、フェライトコア3個重ねて結束バンド小で仮止めします


 3.5DQEFV同軸線 2.3mを下記のように約5cm残して半分に折り返します


2、フェライトコアを3個重ね
3.5DQEFV同軸を、約半分の長さでコアに通します





3、その片側に同軸の短いほうから、コアにしっかり密着するように巻き込みます


4、巻き込みます 7回巻(コア内通過数)


5、同軸半折のもう片側を下記のように反対側に引張ります

6、もう片側も反対側から同じように巻き込みます

7、6回巻(コア内通過数)合計14回巻(コア内通過数)

8、同軸の外周から、ほどけないように結束バンドなどで留めておきます
