簡単取付モジュラータイプ
DCF-MP50TEL-2C  完成品
電波障害対策 テレホン（2/6芯）用 コモンモード・チョーク
DCF-MP50TEL-2C は、500KHz〜50ＭＨＺ帯以上まで対応のコモンモード・チョーク です

 小型コア３個の組合せで、広帯域、高インピーダンスを実現しました
500KHz〜50ＭＨＺ帯以上の高周波に、強力な効果が期待できます

このコモン・モード・チョークはテレホンラインの入出力端子や、コードの中間に挿入してコードから混入する妨害波を抑制するもので、障害の対策や予防に役立つと思います

DCF-MP50TEL-2C 外観図
入出力の方向性はありません
 入出力端子：MP2C モジュラープラグ +モジュラー中継アダプタ 付属
完成サイズ： 約150×17×8mm + 中継アダプタ 約37×23×12mm

設置例
DCF-MP50TEL 設置例


コモンモード・チョークの構成図
DCF-MP50TEL-2C構成図

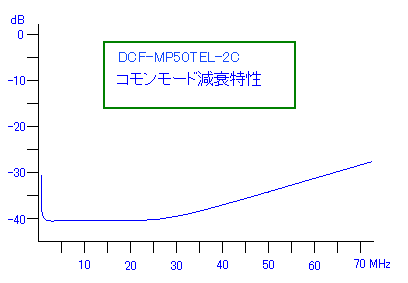

DCF-MP50TEL-2C特性図

DCF-MP50TEL-2C 　　コモンモード・チョーク の 代表特性
周波数　MHZ 0.5

1

 1.9 3.5 7 14 21 28 50 100 150
減衰量　-dB 32 37 41 41 40 40 40 39 34 25 19
インピーダンス　ｋΩ 4 7 11 11 10 10 10 9 5 1.8 0.9
