VSWR  BRIDGE   (リターンロスブリッジ)
        model  DRB-0230-BNC      20KHz〜30MHz   50Ω

アンテナ、フィルタ、アッテネータなどの機器の 整合性(SWR)の測定に使用できます

DRB-0230-BNC概観図

model  DRB-0230-BNC
周波数範囲:20KHz〜30MHz
インピーダンス:
50Ω
方向性:30〜40dB以上
挿入損失:トータル
12dB TYP
RF IN⇒DUT:6dB TYP
DUT⇒OUT:
6dB TYP
最大入力電力:
1W
コネクター:
BNC-J型
サイズ:
60×60×35mm (突起物を除く)
重さ:約
150g

測定 接続
RF IN 入力端子にSSG(信号発生器)や、TG(トラッキングジェネレータ)などの信号源を接続し、OUT 出力端子に、スペクトラルアナライザー、電力計、受信機、レベルメータなどを接続し、DUT 測定端子に、被測定物を接続して測定します。

リターンロス測定例
@信号源 SSGやTGから 0dBm程度を入力します
ADUT 測定端子オープン(何も接続しない)時の減衰量を測定
    (DUT オープン時の減衰量=12dB±1dB  ⇒リターンロス=0dB)
BDUT 測定端子に被測定物を接続して減衰量を測定します
C BとAの減衰量の差がリターンロス(dB)になります
   この測定値からVSWRへ換算します
リターンロスVSWRの換算
リターンロス VSWR
1dB 17.4
2dB 8.72
3dB 5.85
4dB 4.42
5dB 3.57
6dB 3.01
7dB 2.61
8dB 2.32
9dB 2.10
10dB 1.92
11dB 1.78
12dB 1.67
13dB 1.58
14dB 1.50
15dB 1.43
16dB 1.38
17dB 1.33
18dB 1.29
19dB 1.25
20dB 1.22
25dB 1.12
30dB 1.07
35dB 1.04
40dB 1.02

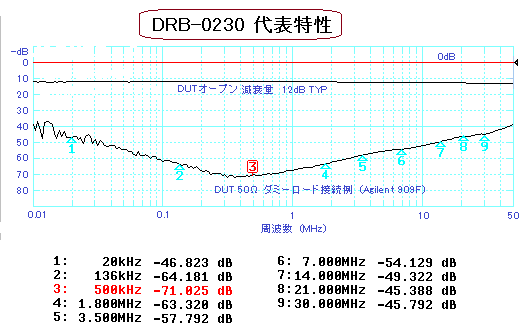

DRB-0230代表特性図
