DPA-用外部スタンバイ接続方法例

無線機により接続できない場合もあります、無線機の取説を見て下さい
配線には、十分注意してください
間違えたり、ショートさせると無線機の故障となる事があります

ヤエス

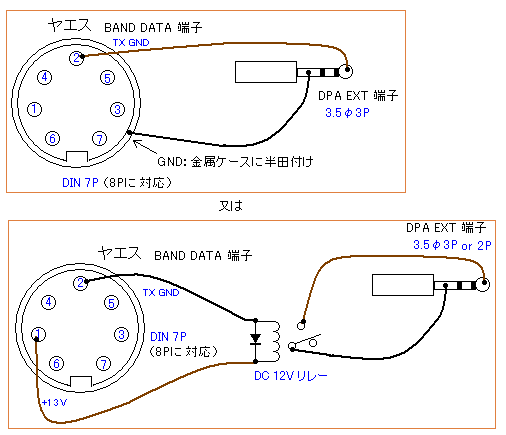

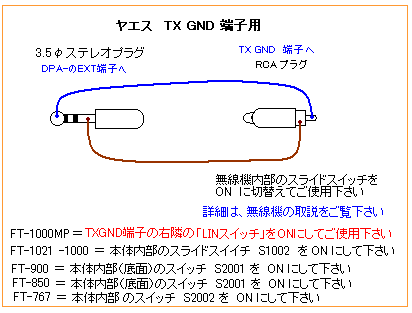

対 応 機 種 名 : FT-747 -767 -840 -850 -900 -1000 -1000MP -1021 -2000 -3000

FT-2000 = メニューモード 146 tGEn(EXT-GND) を EnA(ENABLE)にして下さい


対 応 機 種 名 : ヤエス FT-100

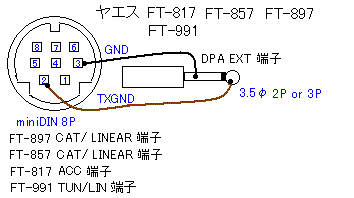

      対 応 機 種 名 : ヤエス FT-817 -818 -857 -897  -991 -891

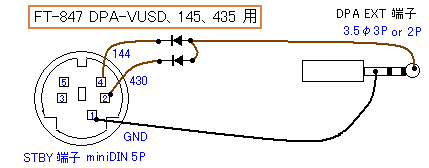

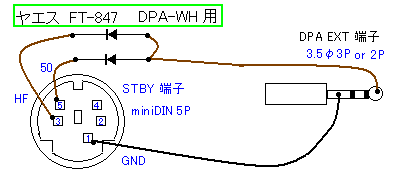

対 応 機 種 名 : ヤエス FT-847



対 応 機 種 名 : ヤエス FT-900

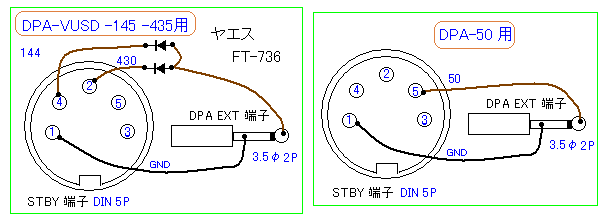

対 応 機 種 名 : ヤエス FT-736

ケンウッド

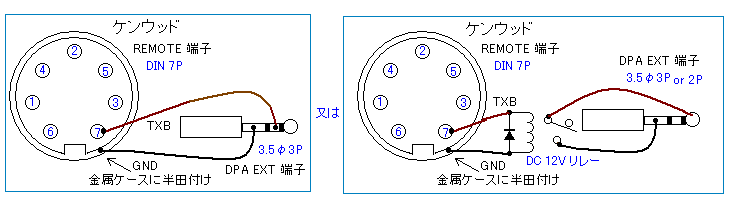

対 応 機 種 名 :  TS-140 -430 -440 -450 -570 -660 -670 -680 -690 -850 -870 -950 -2000

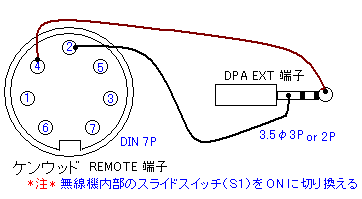

対 応 機 種 名

TS-120 -130 -140 -180 -440
-450 -530 -570 -590 -680 -690
 -830 -850 -870 -950 -990 -2000

無線機内部リレーを使用しますので
無線機内部スライドスイッチを、ONに切り換える
または、メニュー設定が必要です
詳細は、無線機の取説をお読み下さい


TS-2000= メニュー 28A(HF)、28B(50MHz)を 1 or 2 に設定
TS-590= メニュー No.53(HF)、54(50MHz)を 2 or 3 に設定
TS-990=アドバンストメニュー11or12Liner Amplifier Control(Hf Band)
または、(50MHz Band)でActiveHigh+Relay Controlに設定

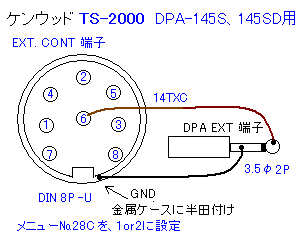

対 応 機 種 名 :TS-2000  144MHZ 430MHZ 1200MHZ 対応
(通常、TS-2000内蔵プリアンプは、OFFにします)

対 応 機 種 名 :TS-480

対 応 機 種 名 : TM-255 -455

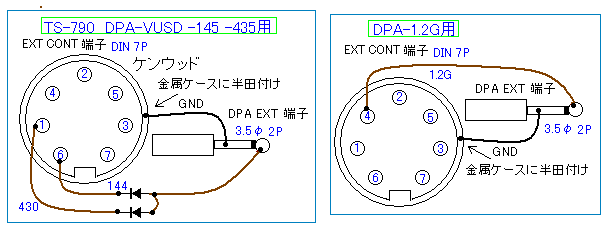

対 応 機 種 名 : TS-790

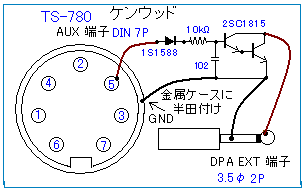

対 応 機 種 名 : TS-780

アイコム

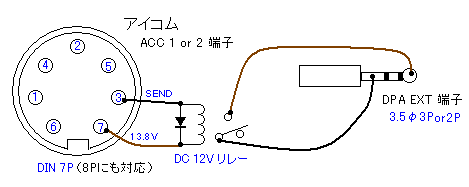

 対 応 機 種 名 :

 IC-275 -375 -575 -721 -723 -729 -736 -732 -726 -729 -732-736 -746 -756 -756PRO
  -760 -775DXU-760PRO -780 -820 -821 -910  -911 -970 -1275 -7400 -7600 -7700 -9700

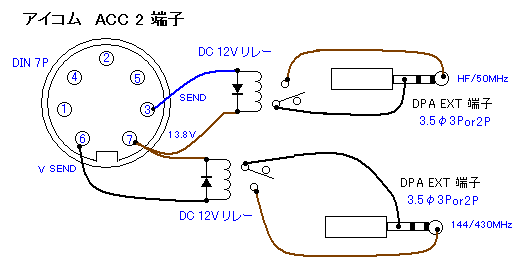

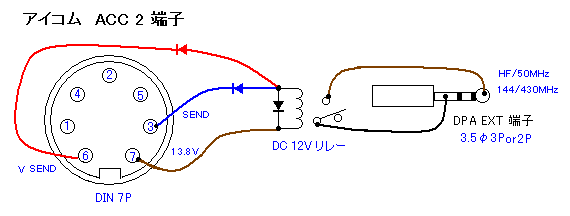

対 応 機 種 名 : IC-7400          アイコムオプション OPC-599 ACC2使用で IC-7000  -703  -706MKU 対応

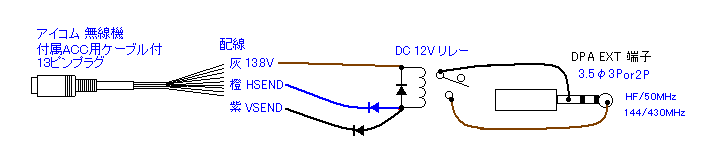

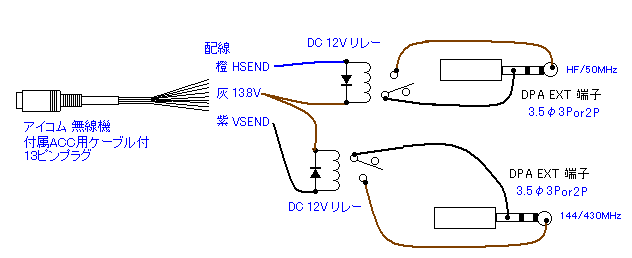

対 応 機 種 名 :   アイコム IC-7000  -703  -706MKUG



対 応 機 種 名: アイコム IC-706
対 応 機 種 名:アイコム IC-705
