ディジタルRF電流計(高周波電流計)バージョン2 -Cパーツセット

CQ ham radio 誌 2003年 8月号 P32〜39 掲載 山村英穂氏設計の「ディジタルRF電流計」の、アップデート記事が、HAM Journal誌 112 2004年 冬号 P105〜P117に「ディジタルRF電流計−開発経緯とアップデート」が 掲載されました  こちらの 「ディジタルRF電流計バージョン2」用パーツも頒布販売致します        リード線タイプのダイオードが完売欠品になりましたので      代替チップ部品でのパーツセットを用意いたしました     お役に立てれば幸いです

部 品 表
  部品名 型番

数量

分割リングコア ナイロンクランプ MTCN402715H

1

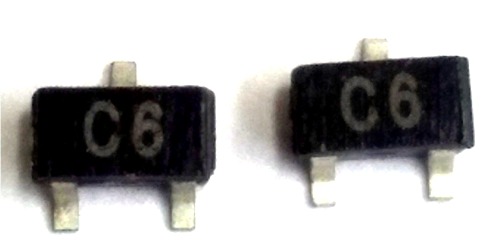

ショットキーバリアダイオード HSM198S 2


抵抗 1/4W 3216サイズ 120ΩJ 1

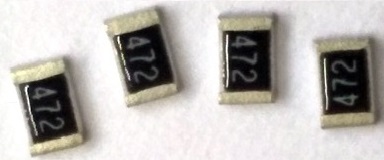

抵抗 1/8W 2012サイズ 4.7KΩ J 4
セラミックコンデンサー 2012 0.01〜0.1μF 2
  ジャンパー線 0.32TCW 10cm

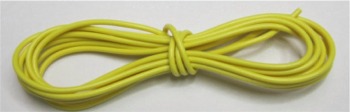

jpg ビニール皮膜線 (クランプ用) 0.3SQ KV 1.5m
赤黒平行線 (表示部接続用) 0.3mm平行 VFF 1m
JPG 結束バンド小 FB-100 7
結束バンド大 FB-200 2

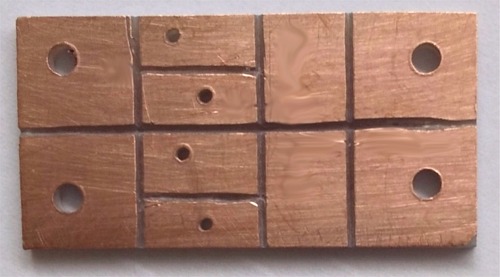

片面プリント基板 約16×30mm 1
jpg 熱収縮チューブ 25φ   5cm
黒 or 透明
1
熱収縮チューブ 3φ 40mm 1
ミノムシ・クリップ 2
jpg 特大洗濯バサミ  厚物キャッチピンチ 1


高周波電流=1/10表示電圧 (電流:電圧比は1:10)

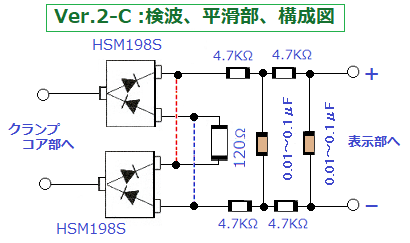

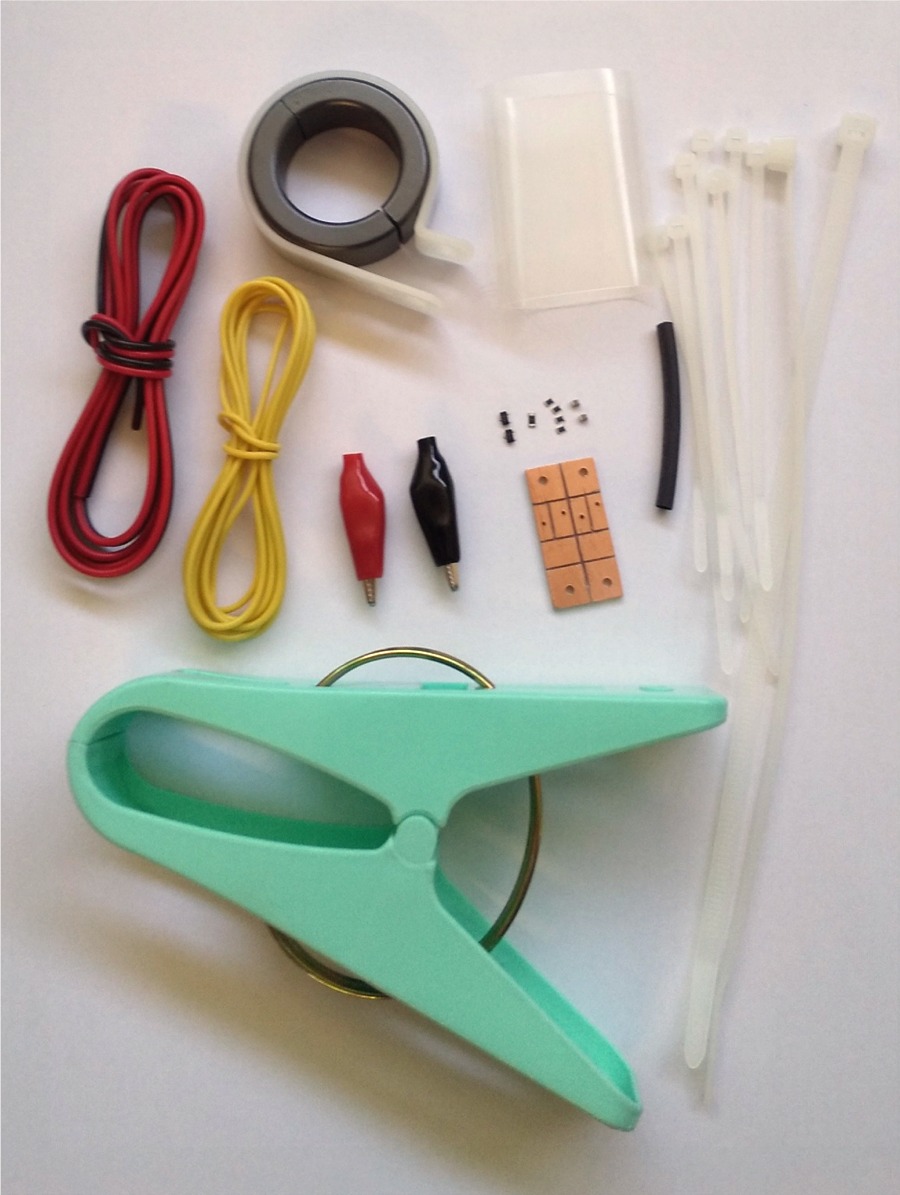

Ver.2-Cチップパーツセット部品一式

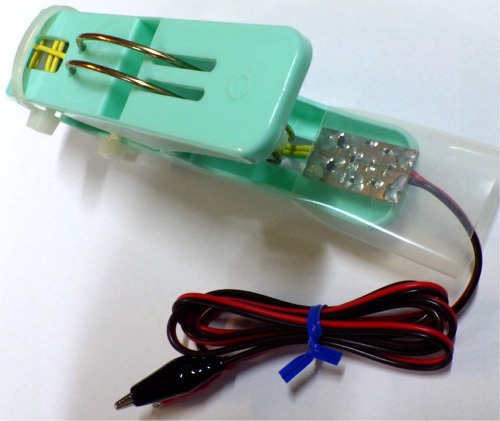

検波部基板を 取手に内蔵配置した 製作例

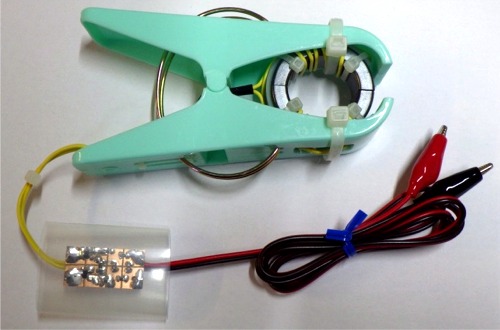

検波部を コード中間に配置した
製作例

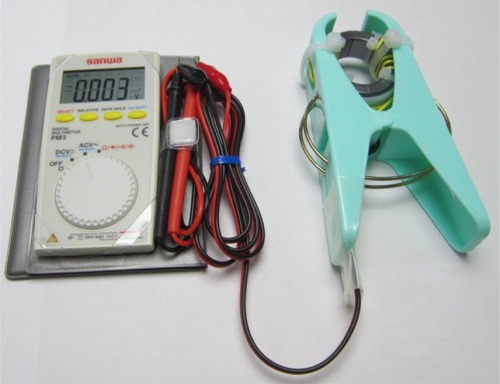

テスターに接続した例
jpg
