アンテナ用バラン　DBｼﾘｰｽﾞ
 UN-UN　インピーダンス変換整合器　　DU シリーズ


 DBCR/DB-V/DB-HS/DB-H/DB-W/QRP/DU/DBR/t2fd/DBL/DBU/DAM


ご注文は⇒通販法規| 注文方法| 注文書| お問合せ|

NEW Current Balun 　FD デルタループ G5RV 用に
防水防塵ボックス採用 アンテナ バラン  1.5MHz～30MHz
 DBCR-200RW  1:4 50Ω:200Ω 不平衡 ：平衡
税込10,780円
許容入力電力 ： 定格 200W　/ CW 400W /  SSB 600W  MAX
デジタル・データ通信モード50W
 　サイズ80W×130H×70Dmm（突起物を除く） 　　重量 約400g

資料⇒こちら		 　dbcr-200w

NEW Current Balun    T2FD 用に
  防水防塵ボックス採用 アンテナ バラン 1.5MHz～30MHz

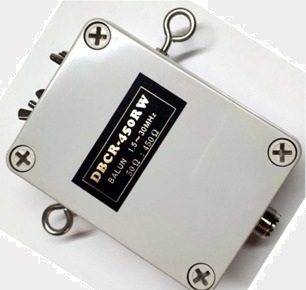

 DBCR-450RW   1:9 50Ω:450Ω  不平衡 ：平衡 　
 税込11,880円
許容入力電力 ： 定格 200W　/ CW 400W /  SSB 600W  MAX
デジタル・データ通信モード50W
 　サイズ80W×130H×70Dmm（突起物を除く） 　　重量 約500g

資料⇒こちら		 dbcr-200w

受注製作
NEW Current Balun
防水防塵ボックス採用 アンテナ バラン  1.5MHz～30MHz
  DB2K-200  1:4 50Ω:200Ω 不平衡 ：平衡 　
 税込36,300円
許容入力電力 ： 定格 1KW　/ CW 2KW /  SSB 3KW  MAX
デジタル・データ通信モード150W
 サイズ150W×150H×100Dmm（突起物を除く）

資料⇒こちら		 db2k-200
NEW  Voltage Balun   強制アンテナバラン
防水防塵ボックス採用  1.5MHz～60MHz
DBTR-75W     50Ω:75Ω 不平衡:平衡
税込11,880円
許容入力電力 ： 定格 200W　/ CW 400W /  SSB 600W  MAX
デジタル・データ通信モード50W MAX
 　サイズ80W×130H×70Dmm（突起物を除く） 　　重量 約350g

資料⇒こちら
 dbcr-200w
 DBCR/DB-V/DB-HS/DB-H/DB-W/QRP/DU/DBR/t2fd/DBL/DBU/DAM

新タイプ KIT組立部品セット
 　アンテナバラン DB-V シリーズ　新発売
ケースサイズ：50×７５×30mm
KIT組立部品セットは、ケース穴あけ済みです
コアに、線を巻きつけ、半田付けして、完成です

モデルNO. 不平衡：平衡 周波数

耐入力

 金額(税込)
KIT-DB-50-V3 50Ω：50Ω 1.8～50MHz帯 60W 3,630円
KIT-DB-110V  50Ω：110Ω 1.5～30MHz 100W 3,850円
KIT-DB-200V

50Ω：200Ω

 1.5～30MHz 100W 3,850円
KIT-DB-300V 50Ω：300Ω 1.5～30MHz 100W 3,850円
KIT-DB-450V 50Ω：450Ω 1.5～30MHz 100W 4,180円
デジタル・データ通信モード耐入力 30W
モデルNO. 商品名をクリックしますと、各資料にリンクしています。
完成品 DB-50-V3 DB-110V DB-200ⅤDB-300Vは 税込6,050円
DB-450Vは 税込6,380円

ご注文は⇒通販法規| 注文方法| 注文書| お問合せ|

 DBCR/DB-V/DB-HS/DB-H/DB-W/QRP/DU/DBR/t2fd/DBL/DBU/DAM

新タイプ KIT組立部品セット
 　DB-HS シリーズ　新発売
ケースサイズ：60×85×40mm　
組立部品セットは、ケース穴あけ済みです
コアに、線を巻きつけ、半田付けして、完成です		 組立部品セット

モデルNO. 不平衡：平衡 周波数

耐入力

 金額(税込)
KIT-DB-50HS 50Ω：50Ω 1.5～50MHz 200W 5,720円
KIT-DB-110HS  50Ω：110Ω 1.5～30MHz 200W 5,720円
KIT-DB-200HS

50Ω：200Ω

 1.5～30MHz 200W 5,720円
KIT-DB-300HS 50Ω：300Ω 1.5～30MHz 200W 5,720円
KIT-DB-450HS 50Ω：450Ω 1.5～30MHz 200W 6,270円
デジタル・データ通信モード耐入力 50W
モデルNO. 商品名をクリックしますと、各資料にリンクしています
完成品 DB-50HS DB-110HS DB200HS DB300HSは 税込8,250円
DB-450HS 　税込8,800円
受注制作  DB-600HS DB-800HS  他
7月 31日 販売終了 　後継 ⇒新タイプDB-HSへ
KIT組立部品セット
 　DB-HV シリーズ　


ケースサイズ：60×85×40mm　
組立部品セットは、ケース穴あけ済みです
コアに、線を巻きつけ、半田付けして、完成です		 組立部品セット
 jpg

モデルNO. 不平衡：平衡 周波数

耐入力

 金額(税込)
KIT-DB-50H-v3 50Ω：50Ω 1.5～50MHz 100W 4,290円 販売終了
KIT-DB-110HV  50Ω：110Ω 1.5～30MHz 200W 4,730円
KIT-DB-200HV

50Ω：200Ω

 1.5～30MHz 200W 4,730円
KIT-DB-300HV 50Ω：300Ω 1.5～30MHz 200W 4,730円
KIT-DB-450HV 50Ω：450Ω 1.5～30MHz 200W 5,060円
デジタル・データ通信モード耐入力 50W
モデルNO. 商品名をクリックしますと、各資料にリンクしています
完成品7/31 販売終了 後継 ⇒新タイプDB-HSへ
 DB-50HV DB110HV DB200HV DB300HVは 税込7,150円
DB-450HV 税込7,590円 受注制作  DB-600HV DB-800HV  他

アンテナバラン DB-H  　受注製作
  許容入力電力 ： 定格 100W /  CW SSB 200W  タイプ　
デジタル・データ通信モード30W
ケースサイズ：60×85×40mm
  モデル№ 不平衡：平衡 周波数
DB-5.6H 50Ω：5.6Ω
  DB-12H 50Ω：12.5Ω 3.5～30ＭHz    7,480円（税込）
DB-25H 50Ω：25Ω 3.5～60ＭHz    7,480円（税込）
  DB-35H 50Ω：35Ω 3.5～30ＭHz   7,480円（税込）

防水防塵ボックス採用品（ケースサイズ80W×80H×60Dmm）も製作いたします
 DB-25W  DB-35W  税込9,350-(税込)

 DBCR/DB-V/DB-HS/DB-H/DB-W/QRP/DU/DBR/t2fd/DBL/DBU/DAM

 防水防塵ボックス採用 アンテナ バラン
 DB - W シリーズ  不平衡 ：平衡     税込9,350円
許容入力電力 ： 定格 200W　/ CW 400W /  SSB 600W  MAX
デジタル・データ通信モード50W
　サイズ80W×80H×60Dmm（突起物を除く） 　　重量 約 280g

モデル№ 不平衡：平衡 周波数

耐入力

DB-50W 50Ω：50Ω 1.5～60MHz

定格 200W
CW SSB　400W
デジタル
50W

DB-75W 50Ω：75Ω 1.5～30MHz
DB-110W 50Ω：110Ω 1.5～30MHz
DB-200W 50Ω：200Ω 1.5～30MHz
DB-300W 50Ω：300Ω 1.5～30MHz
DB-450W 50Ω：450Ω 1.5～30MHz
DB-600W 50Ω：600Ω 1.5～30MHz
DB-800W 50Ω：800Ω 1.5～15MHz
 DB-200W
モデルNO. 商品名をクリックしますと、各資料にリンクしています
-----------------------------------------------------------------------------------
アンテナ端子上部タイプも製作致します
 DB-W-T 税込 9,350円
 DB-50W-T / DB-75W-T/DB-110W-T /DB-100W-T/ DB-200W-T /
 DB-300W-T / DB-450W-T
 DB-WT図 db-wt-取付例

受注製作　NEW　

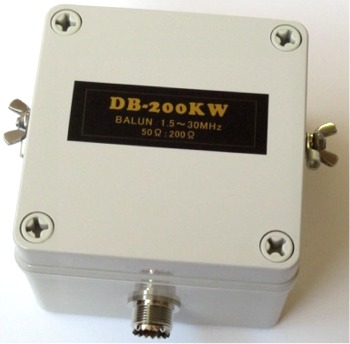

防水防塵ボックス採用 アンテナ バラン DB2K シリーズ   　税込36,300円～
 許容入力電力 ： 定格 1KW　(CW2KW / SSB 3KW ) MAX
デジタル・データ通信モード200W
 サイズ150W×150H×100Dmm（突起物を除く）
  DB2K-110  DB2K-200 DB2K-300  DB2K-450 他

受注製作　NEW　
防水防塵ボックス採用 アンテナ バラン DB1K シリーズ   税込27,500円～
 許容入力電力 ： 定格 500W　(CW1KW / SSB 2KW ) MAX
デジタル・データ通信モード100W
 サイズ125W×125H×100Dmm（突起物を除く）
  DB1K-200 　DB1K-450  他

 db2k-200
 DBCR/DB-V/DB-HS/DB-H/DB-W/QRP/DU/DBR/t2fd/DBL/DBU/DAM

QRP用    1.8～50MHz 帯に
５０Ω 1：1アンテナバラン組立部品セット
注文№ KIT-DB-50QRP
 　税込2,255円

小型軽量、広帯域、高性能　強制バラン
SWR 1.1以下（ 500KHz～120MHz）
 許容入力電力： 10W
 完成品は、注文№ DB-50QRP
税込3,410円
注文№DB-50QRP-SMA 税込3,520円

 作り方資料⇒こちら


ケースサイズ(40×30×20mm)

部　品　表

フェライトコア
FT-50-43--1
2310同軸-----25cm
0.4mm被膜線---25cm
BNC型接栓座
BNC-BR--1
プラボックスSW-40--1
(40×30×20mm)
アンテナ端子---2組
QRPロングワイヤーアンテナ用
 1.8～30MHz帯　50Ω  1:9 10W
アンテナUN-UN組立部品セット
　注文№　KIT-ＤBL-91QRP
　　税込2,255円
完成品は、ＤBL-91QRP ￥3,410-(税込）

作り方資料⇒こちら
部　品　表
フェライトコア FT-50-43---1
0.51mmETFE色別----46cmと23cm各1
BNC型接栓座BNC-BR----1
プラボックスSW-40--1 (40×30×20mm)
アンテナ端子---2組

1.8MHz～50MHz 1:1 耐入力　50W CW/SSB(MAX)
５０Ω 1：1アンテナバラン組立部品セット
 注文№　KIT-3DB-50K　税込3,080円
TDK のクランプコア ZCAT2032-2930 を使って、バランを作ります
 資料⇒こちら

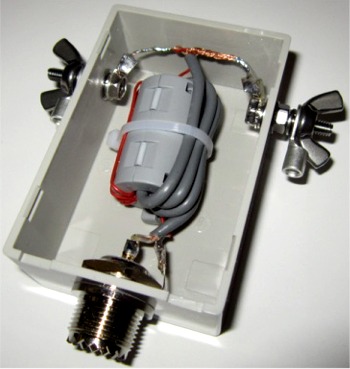

完成例
3db-50
ケースサイズ(75×50×30mm)

KIT-3DB-50K　　部品表　　
★クランプコア　
　ZCAT2032-2930 ----1
★同軸1.5DQEV----40Cm
★単線（被膜線）----60Cm
★プラBOX--------1		 ★MBR（Ｍ型接栓座）----1
★ボルト、ナット、ワシャー--各2
★蝶ナット------2
★ラグ端子、圧着端子---各2

アンテナ用バラン　BCL受信用
５０Ω不平衡 ：450/600/800Ω平衡　 100KHz～30MHz
アンテナバラン組立部品セット
注文№ KIT-DB-468BCL  税込3,850円
ケースサイズ：50×７５×30mm        作り方資料⇒こちら
コネクタBNCタイプ  注文№ KIT-DB-468BCL-BNC税込4,070円

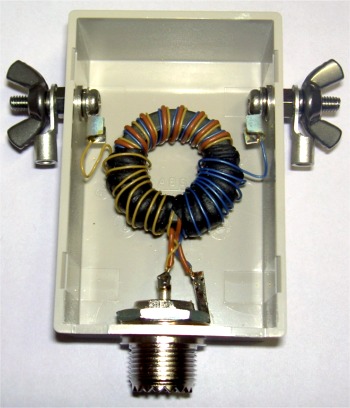

       -------------------完成品は、---------------------
 ５０Ω不平衡 ：450Ω平衡　注文№ DB-450BCL 税込5,610円
 ５０Ω不平衡 ：600Ω平衡  注文№ DB-600BCL 税込5,610円
 ５０Ω不平衡 ：800Ω平衡    注文№ DB-800BCL 税込5,610円
   サイズ50W×75H×30Dmm（突起物を除く）    重量 約 120g
BNCタイプも製作します

　ご注文は⇒通販法規| 注文方法| 注文書| お問合せ|

 DBCR/DB-V/DB-HS/DB-H/DB-W/QRP/DU/DBR/t2fd/DBL/DBU/DAM

アンテナ用　UN-UN　インピーダンス変換整合器　DU シリーズ
ロングワイヤーなど　不平衡　単一型アンテナ用

ステップアップ  インピーダンス変換器　 組立部品セット
  KIT-DU-234    税込 3,850円
1MHz～30MHz   UN-UN （インピーダンス変換）
不平衡 ：不平衡  50Ω ： 200Ω/300Ω/450Ω
許容入力電力 ： 連続 100W　/ CW 200W /  SSB 300W
                     デジタル・データ通信モード30W
サイズ50W×75H×30Dmm（突起物を除く） 　　重量 約 120g

作り方資料⇒こちら
--------------------------------------------------------
完成品は、税込5,610円
 ５０Ω不平衡 ：450Ω不平衡　注文№ DU-450
 ５０Ω不平衡 ：300Ω不平衡  注文№ DU-300
 ５０Ω不平衡 ：200Ω不平衡   注文№ DU-200

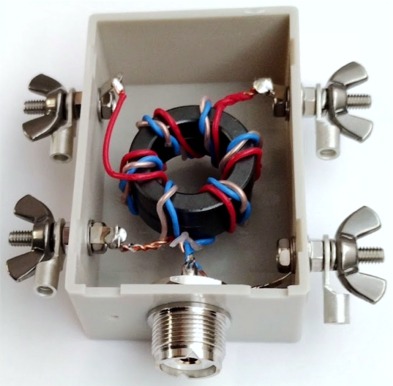

ステップアップ  インピーダンス変換整合器　 組立部品セット
  KIT-DU-SS234   税込4,400円
1MHz～30MHz   UN-UN （インピーダンス変換）
不平衡 ：不平衡  50Ω ： 200Ω/300Ω/450Ω
 ３端子選択共用タイプ
許容入力電力 ： 連続 100W　/ CW 200W /  SSB 300W
                 デジタル・データ通信モード30W
サイズ50W×75H×30Dmm（突起物を除く） 　　重量 約 130g

作り方資料⇒こちら
 -----------------------------------------------
  不平衡 ：不平衡   50Ω ： 200Ω/300Ω/450Ω
完成品は、注文№ DU-SS234 税込6,160円

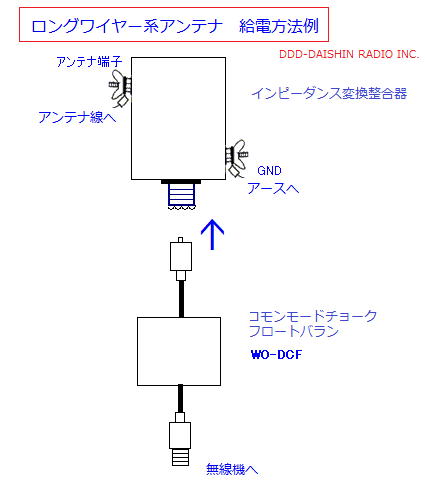

 アンテナ線接続給電方法例は⇒こちら

ロングワイヤーなど　不平衡　単一型アンテナ用

 ステップアップ  インピーダンス変換器　 1.5MHz～30MHz
許容入力電力 ： 連続 200W　/ CW 400W /  SSB 600W  MAX
UN-UN　不平衡 ：不平衡 　DU-G  シリーズ　　税込6,820円
サイズ65W×100H×35Dmm（突起物を除く） 　　重量 約 180g
モデル№不平衡：不平衡周波数耐入力
DU-100G50Ω：100Ω1.5～40MHz連続 200W
CW 400W
  SSB 600W
 デジタル50W
DU-110G50Ω：110Ω1.5～40MHz
DU-200G50Ω：200Ω1.5～30MHz
DU-300G50Ω：300Ω1.5～30MHz
DU-450G50Ω：450Ω1.5～30MHz

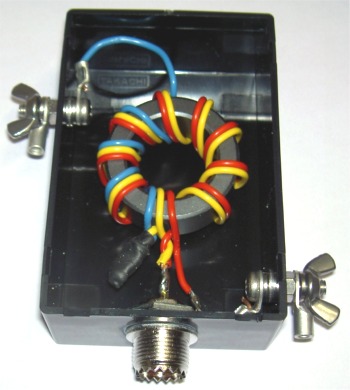

 防水防塵ボックス採用 ステップアップ  インピーダンス変換器　
1.5MHz～30MHz
許容入力電力 ： 連続 200W　/ CW 400W /  SSB 600W  MAX
UN-UN　不平衡 ：不平衡 　DU-GW  シリーズ　　税込7,260-
サイズ80W×80H×60Dmm（突起物を除く） 　　重量 約 280g
モデル№不平衡：不平衡周波数耐入力
DU-100GW50Ω：100Ω1.5～40MHz連続 200W
CW 400W
  SSB 600W
デジタル50W
DU-110GW 50Ω：110Ω 1.5～40MHz
DU-200GW50Ω：200Ω1.5～30MHz
DU-300GW50Ω：300Ω1.5～30MHz
DU-450GW50Ω：450Ω1.5～30MHz

モデルNO. 商品名をクリックしますと、各資料にリンクしています

アンテナ線接続給電方法例は⇒こちら

受注製作
防水防塵ボックス採用 アンテナ UN-UN DU2K シリーズ   税込36,300円～
 許容入力電力 ： 定格 1KW　(CW2KW / SSB 3KW ) MAX
デジタル・データ通信モード200W
 サイズ150W×150H×100Dmm（突起物を除く）
  DU2K-110  DU2K-200 DU2K-300  DU2K-450 他
受注製作
防水防塵ボックス採用 アンテナ UN-UN DU1K シリーズ   税込27,500円～
 許容入力電力 ： 定格 500W　(CW1KW / SSB 2KW ) MAX
デジタル・データ通信モード100W
 サイズ125W×125H×100Dmm（突起物を除く）
  DU1K-200 　DU1K-450  他

 db2k-200

. ご注文は⇒通販法規| 注文方法| 注文書| お問合せ|
  DBCR/DB-V/DB-HS/DB-H/DB-W/QRP/DU/DBR/t2fd/DBL/DBU/DAM

ステップダウン  インピーダンス変換器　   DUDシリーズ
 1MHz～30MHz   UN-UN （インピーダンス変換）不平衡 ：不平衡
 許容入力電力 ： 連続 100W　/ CW 200W /  SSB 300W
 サイズ50W×75H×30Dmm（突起物を除く） 　　重量 約 120g

ステップダウン  インピーダンス変換器　 組立部品セット   KIT-DUDシリーズ  税込3,850円
1MHz～30MHz   UN-UN （インピーダンス変換）

モデル№ 不平衡：不平衡 周波数 耐入力
KIT-DUD-12
作り方資料⇒こちら		 50Ω：12.5Ω 1～30MHz 連続 100W
CW 200W
  SSB 300W
デジタル30W
KIT-DUD-22
作り方資料⇒こちら		 50Ω：22.2Ω 1～30MHz
KIT-DUD-35
作り方資料⇒こちら		 50Ω：35Ω 1～30MHz
完成品は、 税込5,610円
５０Ω不平衡 ：12.5Ω不平衡　注文№ DUD-12
 ５０Ω不平衡 ：22Ω不平衡　 注文№ DUD-22
 ５０Ω不平衡 ：35Ω不平衡　 注文№ DUD-35

.

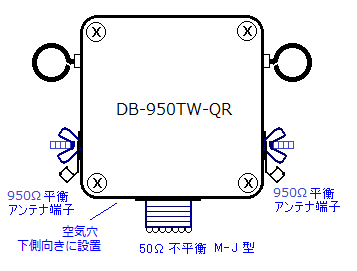

Flag Antenna 用バラン

160mBAND 対応 受信用
Flag Antenna用マッチングBOX

DB-950TW-QR-160　
受注制作 　税込9,680円
 1:19   50Ω 不平衡：950Ω平衡
　0.8MHz～3MHz 160mBAND対応
許容入力電力 ： 16W MAX
 サイズ80W×80H×60Dmm　重量 約 280g
 資料⇒こちら
800Ω/900Ω他など特注制作も致します

 png
 DBCR/DB-V/DB-HS/DB-H/DB-W/QRP/DU/DBR/t2fd/DBL/DBU/DAM

防水防塵ボックス採用
 DBRシリーズ 受信用アンテナバラン
 受信用 Loop Antenna 対応バラン
DBR-6-F  税込6,380円
不平衡 1：6.25 平衡  300KHz～50MHz
75Ω : 468Ω　or 50Ω : 312Ω
　 許容入力電力 16W MAX
サイズ75×75×35mm（突起物を除く）
 重量 約 100g
資料

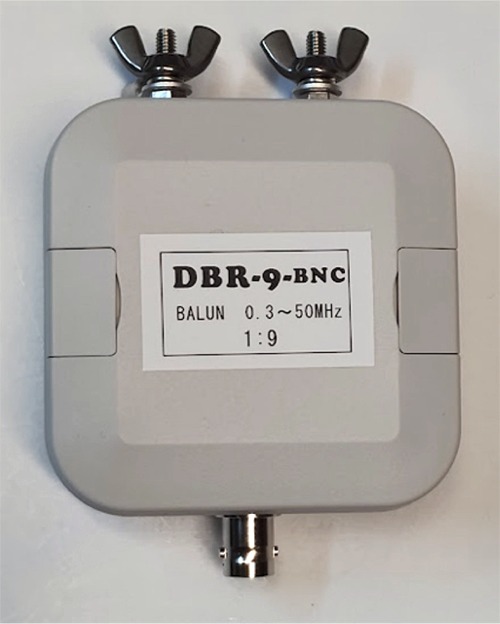

DBR-9-BNC 税込6,380円
不平衡 1：9 平衡   300KHz～50MHz
50Ω : 450Ω　or 75Ω : 675Ω
　 許容入力電力 16W MAX
サイズ75×75×35mm（突起物を除く）
 重量 約 100g
資料

　

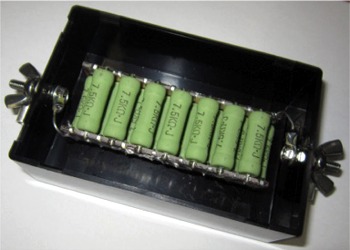

T2FDアンテナ用 終端抵抗 500ΩR-Vr3 100W無線機対応　新発売
組立部品セット
KIT-500ΩR-vr3 　税込4,620円　　
 資料⇒こちら

ｻｲｽﾞ100×65×35(mm)  重さ約160g		 完成品
500ΩR-vr3　\6,930-（税込）
ｻｲｽﾞ　100×65×35(mm) 重さ約160g

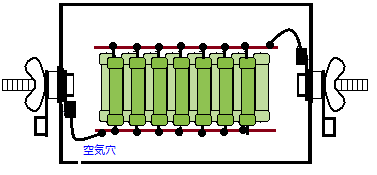

（100W機対応500Ω合成抵抗）
500Ω±5％ 45W(max75W)  DC～30MHz




NEW● DB-450V+500ΩR-vr3セット（100W機対応）
　　　　　　　9:1ﾊﾞﾗﾝ と 500Ω合成抵抗のｾｯﾄ　1.5～30MHZ対応
9:1ﾊﾞﾗﾝ   ｻｲｽﾞ　50W×75H×30D(mm)
　 500Ω合成抵抗   ｻｲｽﾞ　100×65×35(mm)
               組立部品セット　税込8,800円
　　　　　　　完成品 税込13,310円

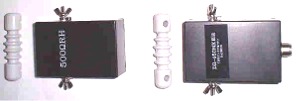

●　DB-450H-V2セット（200W機対応）完売御礼
               9:1ﾊﾞﾗﾝと500Ω合成抵抗のｾｯﾄ　　1.9～30MHZ　
 9:1ﾊﾞﾗﾝ   ｻｲｽﾞ　50W×75H×30D(mm)
500Ω合成抵抗   ｻｲｽﾞ　65W×100H×35D(mm)
　　　　　組立部品セット　　
            　     完成品　　




ANTANTANTANTANTANTANTANTANTANTANTANTANTANTANTANTNTANTANTANTANTANTANTANTANTANTANTANTANTANTANTANTNTANTANTANTANTANTANTANTANTANTANTANTANTANTANTANT
 ご注文は⇒通販法規| 注文方法| 注文書| お問合せ|

 DBCR/DB-V/DB-HS/DB-H/DB-W/QRP/DU/DBR/t2fd/DBL/DBU/DAM

　ロングワイヤー用（不平衡：不平衡 アンバラン）　DBLｼﾘｰｽﾞ

50Ω:450Ω（不平衡:不平衡）
  KIT-DBL-91-V5　1MHz～30MHz
 耐入力 FM60W/CW120W/SSB180W
デジタル・データ通信モード20W
組立部品セット　税込3,300円
  完成品DBL-91-V5　税込\5,170円
 -----------------------------------------------------------
新発売
 KIT-DBL-91H-V5 1MHz～30MHz
耐入力 FM100W/CW200W/SSB300W
デジタル・データ通信モード30W
 組立部品セット税込4,400円
完成品DBL-91H-V5　税込6,050円
サイズ50W×75H×30Dmm（突起物を除く）   重量 約 120g
完売　KIT-DBL-91H-V3 1MHz～30MHz
耐入力 FM100W/CW200W/SSB400W
デジタル・データ通信モード30W
組立部品セット　税込4,070円
完売 完成品DBL-91H-V3　税込5,830円
サイズ50W×75H×30Dmm（突起物を除く）   重量 約 120g

アンテナ線接続給電方法例は⇒こちら

防水防塵ボックス採用 ステップアップ  インピーダンス変換器
 1.5MHz～30MHz
 許容入力電力 ： 連続 200W　/ CW 400W /  SSB 600W  MAX
デジタル・データ通信モード50W
 1：9 (50Ω：450Ω)UN-UN　不平衡 ：不平衡 　
           完成品　DU-450GW　税込7,260円
 サイズ80W×80H×60Dmm（突起物を除く） 　　重量 約 280g		 du
資料はこちら

ビバレージ、ロングワイヤー用 受信アンテナマッチングトランス

 500KHz～10MHz  50Ω：450Ω（不平衡：不平衡）
 DBU-450BCL　完成品 税込6,820円
資料はこちら　
　サイズ65W×100H×35Dmm（突起物を除く） 　　重量 約 180g
防水防塵ボックス採用品は DBU-450BCL-a-W　税込7,480円
資料はこちら
----------------------------------------------------------------
不平衡 絶縁トランス
受注製作 DBU-450B 完成品　税込7,370円
 資料はこちら
防水防塵ボックス採用品は DBU-450B-W 税込8,030円
資料はこちら
 50Ω/75Ω/100 Ω/200Ω/300Ω/600Ω/800Ω　ほか特注製作も致します
DBU-450BCL-W
\6,800円


DBU-450B \6,700円


100KHz～30MHz　長波 中波 短波、広帯域受信アンテナ用
 DBL-450BCL-a-W 完成品　税込7,480円
 １：９  50Ω：４５０Ω 　防水防塵ボックス採用　　
 資料はこちら

その他受注製作致します：500Ω/600Ω/800Ω/900Ω/950Ω
lllllllllllllllllllllllllllllllllllllllllllllllllllllllllll
 DBCR/DB-V/DB-HS/DB-H/DB-W/QRP/DU/DBR/t2fd/DBL/DBU/DAM

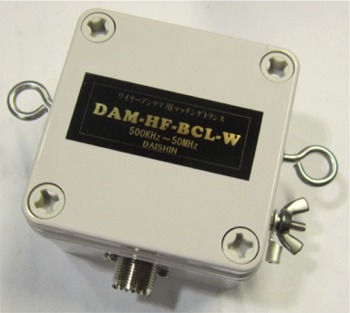

 DAM-HF-BCL
 *********アンテナ線をつないで　ノンラジアルアンテナに********
受信ワイヤーアンテナ用 マッチングトランス
広帯域 、広範囲、500KHz～50MHz以上まで　
 中波、短波など広帯域で簡便長の1m以下のアンテナ線でもSWRが良好で簡易に使えます
 DAM-HF-BCL　完成品 税込6,380円 資料はこちら
組立部品セットは、KIT-DAM-HF-BCL税込4,180円資料こちら

防水防塵ボックス採用完成品はDAM-HF-BCL-W 税込7,480円資料こちら
DAM-HF-BCL製作例
ご注文は⇒通販法規| 注文方法| 注文書| お問合せ|
広帯域受信用ワイヤーアンテナ対応　アンテナ・トランス
 作り方資料はこちら
トランス部品セット　 注文番号＝DWC　 税込330円　
★フェライトメガネビーズ 2873000202×1個
★0.32ラッピング用ETFE電線　
　　３色別　1m、10cm、10cm各1
全部品セット　注文番号＝DWRAT　　税込1,650円
★フェライトメガネビーズ　　2873000202----1
★0.32(ETFE電線）  40Cm+10Cm+10Cm
★プラBOX SW-75S-1（穴あけなし）
★MBR（Ｍ型接栓座）----1
★ボルト、ナット、ワシャ各1
★蝶ナット------1
★ラグ端子、圧着端子-各1
中波、短波、広帯域受信対応
NEW タイプ  KIT-DBL-461
50Ω : 200Ω  or 300Ω（不平衡:不平衡）  耐入力130W(FM30W)
1.8MHz～30MHz  (受信対応 400KHz～60MHz)
組立部品セット　税込3,630円　完成品は税込5,500円
50Ω : 200Ω （不平衡:不平衡） DBL-41-V3　
50Ω : 300Ω（不平衡:不平衡） DBL-61-V3

上記耐入力300ＷのHタイプ KIT-DBL-461H
50Ω : 200Ω  or 300Ω（不平衡:不平衡）  耐入力300W(FM100W)
1.8MHz～30MHz    ケースサイズ65×100×35mm
組立部品セット　税込4,290円



完成品は　税込6,380円
50Ω : 200Ω （不平衡:不平衡） DBL-41H-V3　
50Ω : 300Ω（不平衡:不平衡） DBL-61H-V3

 長、中、短波、広帯域受信対応            完売御礼

50Ω:300Ω（不平衡:不平衡）  耐入力130W(FM30W) 　
●DBL-61 400KHz～30MHz
組立部品セット　\2,940-     完成品　\4,725-　
●　上記耐入力300W(FM100W)のHﾀｲﾌﾟも有ります
　　　　　● DBL-61H　組立部品セット \3,465- 完成品　\5,250-


 大進無線　目次へ

TOP/ 目次/受信プリアンプＤＰＡ/屋外受信アンプDLA/アンテナバランＤＢ/電波障害対策用フィルターＤＴＦ/コモンフィルターDCF/DAISHIN PARTS/ＢＣＬ受信用/その他オリジナル/オリジナル新製品/取扱商品メーカー/コネクター/業務用無線/業務無線用アンテナ/バーゲンコーナー/電波障害テレホンI対策パーツ/リンク　/disk みんなのリンク集 /自作のページへ/会社案内/通販法規/注文方法/注文書/問合せ/

有限会社　大進無線　　URL https://www.ddd-daishin.co.jp/
〒410-0022 沼津市 大岡 2223-14
TEL 055-925-4961    FAX 055-925-4962

更新2025/03/01
Copyright(c) 2000-24 DAISHIN  RADIO  INC. All rights reserved
