DAISHIN RADIO PARTS 手作りオリジナル品

DRBシリーズ    SWR  BRIDGE   (リターンロスブリッジ)
アンテナ、フィルタ、アッテネータなどの機器の 整合性(SWR)の測定に使用できます

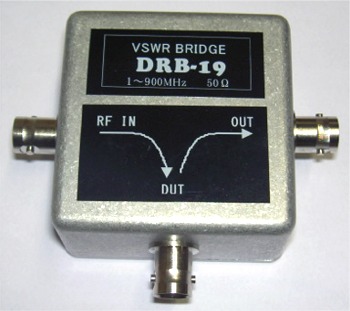

model  DRB-19  \19,800- (税込)

周波数範囲:1~900MHz
インピーダンス:
50Ω
方向性:30~40dB以上
挿入損失:トータル
13dB TYP
RF IN⇒DUT:6.5dB TYP
DUT⇒OUT:
6.5dB TYP
最大入力電力:
1W
コネクター:
BNC-J型
サイズ:
60×60×35mm (突起物を除く)
重さ:約
150g

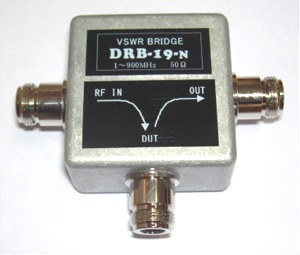

model  DRB-19-N  \19,800- (税込)

周波数範囲:1~900MHz
インピーダンス:
50Ω
方向性:30~40dB以上
挿入損失:トータル
13dB TYP
RF IN⇒DUT:6.5dB TYP
DUT⇒OUT:
6.5dB TYP
最大入力電力:
1W
コネクター:
N-J型
サイズ:
60×60×35mm (突起物を除く)
重さ:約
210g

10~1300MHz     40MHz~1600MHz タイプも受注製作します
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

model  DRB-0230-BNC \19,800- (税込)

周波数範囲:20KHz~30MHz
インピーダンス:
50Ω
方向性:30~40dB以上
挿入損失:トータル
12dB TYP
RF IN⇒DUT:6dB TYP
DUT⇒OUT:
6dB TYP
最大入力電力:
1W
コネクター:
BNC-J型
サイズ:
60×60×35mm (突起物を除く)
重さ:約
150g

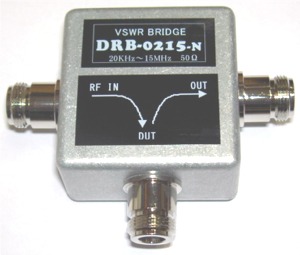

model  DRB-0215-N \19,800- (税込)
周波数範囲:20KHz~15MHz
インピーダンス:
50Ω
方向性:30~40dB以上
挿入損失:トータル
13dB TYP
RF IN⇒DUT:6dB TYP
DUT⇒OUT:
7dB TYP
最大入力電力:
1W
コネクター:
N-J型
サイズ:
60×60×35mm (突起物を除く)
重さ:約
210g
ご注文は⇒通販法規| 注文方法| 注文書| お問合せ|

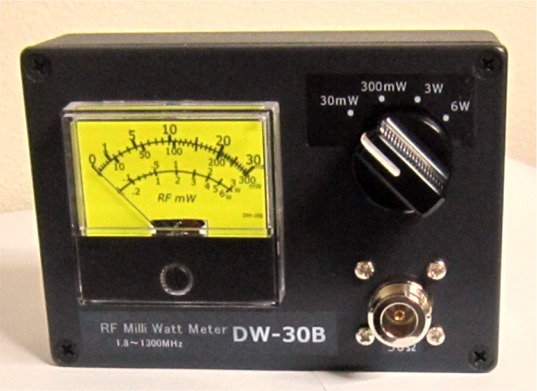

NEWタイプ QRP(小電力)用 終端型高周波電力計
1mW~6W  1.8~1300MHZ
RF Milli Watt Meter DW-30B \22,000-(税込)
DW-30B は、1.8~1300MHZ 1mW~6W QRP(小電力)用 終端型高周波電力計です
高性能デバイスを使用し、広帯域、広範囲、高性能、低価格を実現しました

JPG
資料⇒こちら
  ●周波数範囲:1.8~1300MHZ
●測定電力:30mW/300mW/3W/6W切替 (最大6W3分以内)
●インピーダンス:50Ω VSWR:1.10以下(~850MHZ)  1.20以下(~1300MHZ)
●入力端子:50Ω N-J型
●サイズ:120×85×35mm(突起物を除く)  重量:約290g

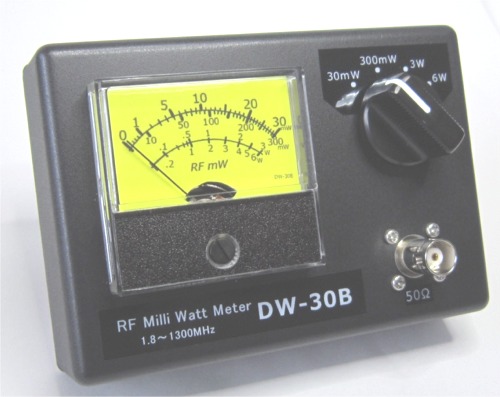

BNC型タイプ
DW-30B
-BNC
 \22,000-
(税込)


資料はこちら

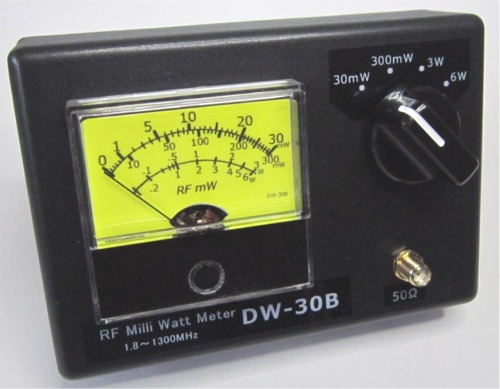

SMA型タイプ
DW-30B
-SMA
 \22,000-
(税込)



資料はこちら
特注製作致します

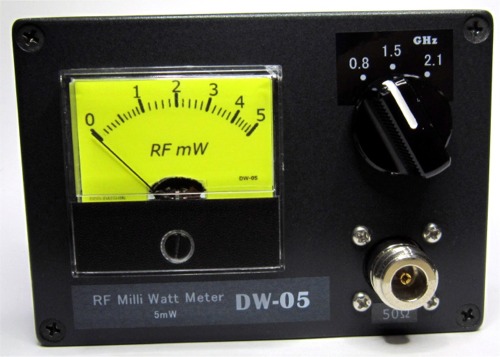

  5mW型、 10mW型、 100mW 型 や 周波数指定 周波数帯切換 など
50Ω N, BNC, SMA, M型 製作致します

5mW 3BAND切換型
   特注製作例


特注製作致します 1mW/10mW特注制作例


3mW/30mW制作例

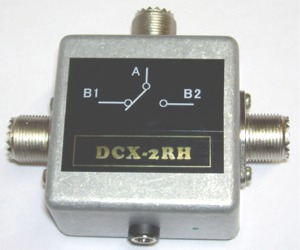

同軸切換器 DCX-2RH \11,000-(税込)
DC13.8V リレー式卓上設置型、遠隔操作用
DC~50MHz  150W


資料⇒こちら

★周波数範囲: DC~60MHz
★挿入損失: 0.1dB以下
★最大通過電力: 150W
切換回路数:1回路2接点
入出力インピーダンス: 50Ω
★S・W・R : 1.2以下
アイソレーション:  50dB以上
★入出力接栓: M-J or N-J or BNC-J
★電源電圧: DC13.8V (11~15V  55mA)
★サイズ60×60×35mm 突起物を除く
★重量:約180g

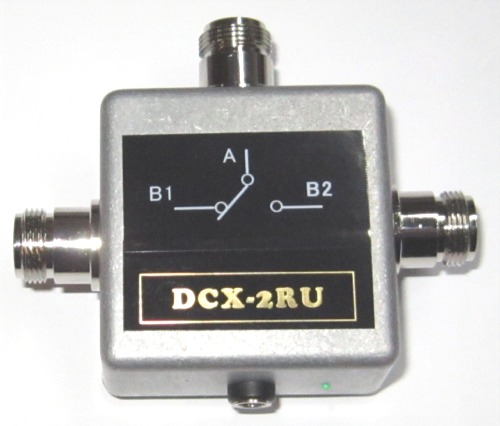

同軸切換器 DCX-2RU \11,000-(税込)
DC13.8V リレー式卓上設置型、遠隔操作用
DC~500MHz  60W


資料⇒こちら


  ★周波数範囲: DC~500MHz
★挿入損失: 0.3dB以下
★最大通過電力: 60W
切換回路数:1回路2接点
入出力インピーダンス: 50Ω
★S・W・R : 1.3以下
アイソレーション:  30dB以上
★入出力接栓: M-J or N-J or BNC-J
★電源電圧: DC13.8V (11~15V 30mA)
★サイズ60×60×35mm 突起物を除く
★重量:約180g

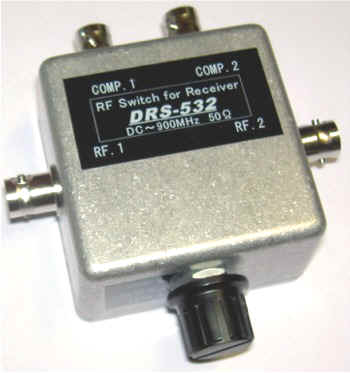

受信用 RFスイッチ 挿入経路切替器  RF Switch for Receiver
DRS-532
    \7,260-(税込)

受信アンプ、フィルタ、ATTなどの、コンポーネント機器を接続して、
①挿入経由、②直結スルー、③終端抵抗回路切断の3切替が出来ます


詳細は⇒こちらへ
--------------------------
M-Jタイプも製作します  DRS-532 -M \7,260-(税込)
75ΩF-Jタイプも製作します DRS-732  \7,260-(税込)

DRS-532
★周波数範囲: DC~900MHz
★挿入損失:   0.2dB(100MHz以下)
                     0.5dB(900MHz以下)
          0.9dB(1.2GHz以下)
★最大通過電力: 25dBm  316mW
切換回路数:3接点2回路
入出力インピーダンス: 50Ω
★S・W・R : 1.8以下
アイソレーション:  50dB(200MHz以下)
                             40dB(700MHz以下)
                  38dB(900MHz以下)
                  32dB(1.2GHz以下)
★入出力接栓: BNC-J
★サイズ60×60×35mm
突起物を除く
★重量:約180g

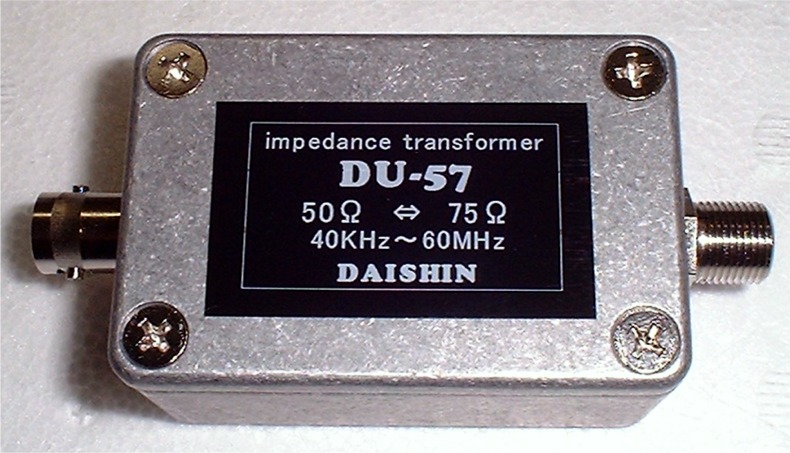

Impedance Transformer
50Ω-75Ω
 インピーダンス変換器
 損失の少ないトランスタイプ 40KHZ~60MHZ
DU-57 \14,300-税込)


資料⇒こちら



周波数: 40KHZ~60MHZ
挿入損失: 0.3dB 以内
通過電力: 10W (MAX)
入出力端子: 50Ω BNC-J型
                   75Ω F-J型
サイズ:60W×40D×27H(mm)
            (突起物を除く)
       M-J型も製作します \15,400-(税込)
DU-57-MJ-FJ
   DU-57-MJ-MJ
DU-57-NJ-MJ

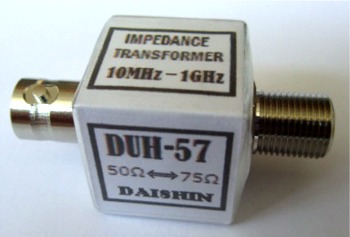

Impedance Transformer
50Ω-75Ω インピーダンス変換器
損失の少ないトランスタイプ 10MHZ~1000MHZ
DUH-57-ver.2 \14,300-(税込)



  周波数: 10MHZ~1000MHZ
挿入損失:10MHZ~600MHZ 0.5dB 以内
               ~700MHZ=0.7dB
               ~800MHZ=0.8dB
               ~900MHZ=1.1dB
               ~1000MHZ=1.2dB
通過電力: 0.25W(MAX)
SWR:1.2以下
入出力端子: 50Ω BNC-J型   75Ω F-J型
サイズ:約20W×20D×20H(mm) (突起物を除く)
50Ω M-J 75Ω F-Jも製作します \15,400-(税込) DUH-5M7F

受注製作

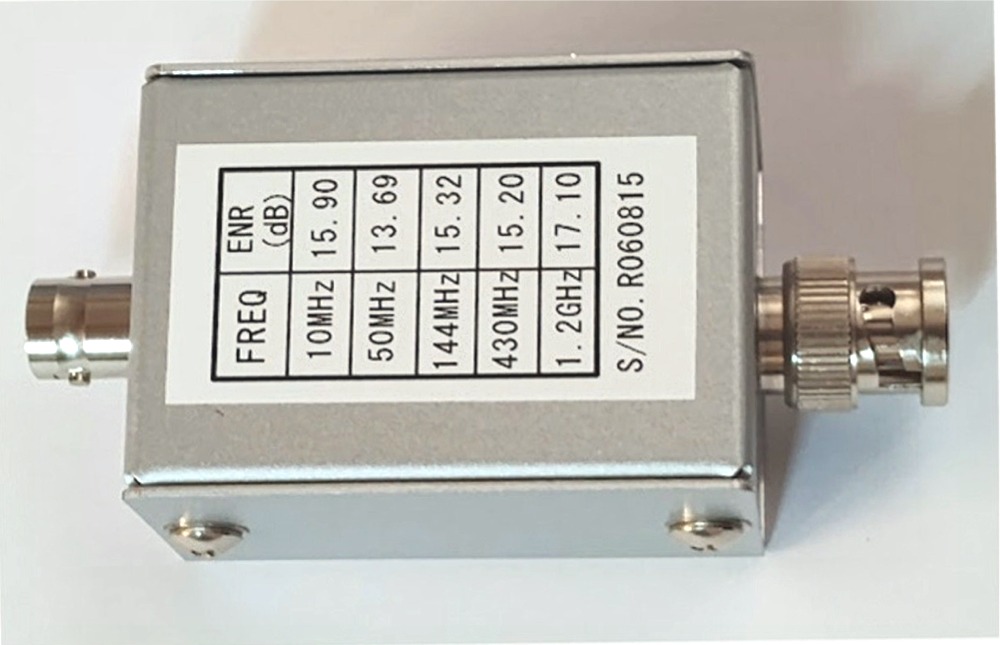

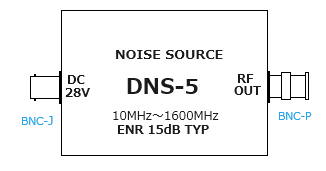

★★★★New  簡易型ノイズソース  ★★★★

10~1600MHz ENR 15dB typ
DNS-5  ¥15,400円
(税込)

BNC-J (DC-28V) ---  50Ω BNCP
ケースサイズ 55×40×30mm
 HP 8970A,B  N8973A 簡易使用に!
DC-12Vタイプも製作します




完売済みont>

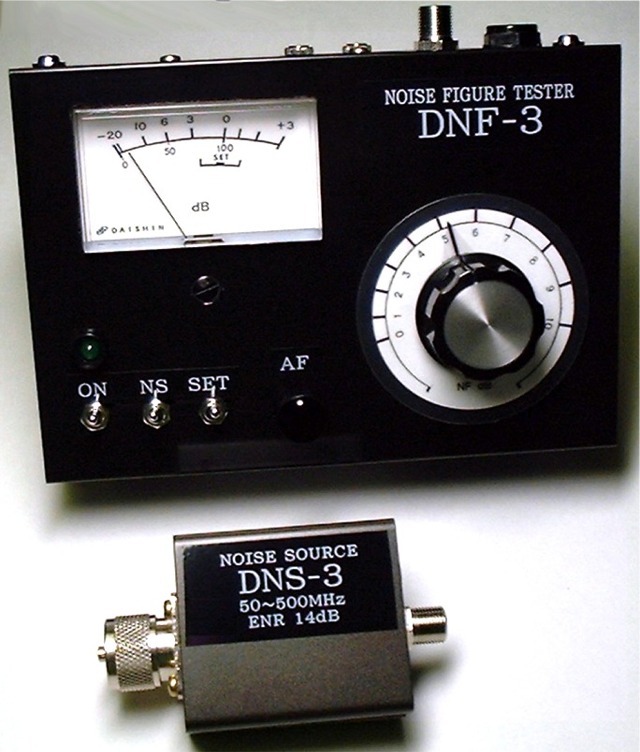

SSB受信機用NFテスター
DNF-3\18,900-

写真拡大⇒

50~500MHZノイズソース M型 14dB(ENR)と
AFレベルメーター(ATT付)のセット

 SSB受信機のANT端子とSP端子に接続して
雑音指数が簡単に測定できます。

更に プリアンプを接続して総合NFも測定できます
資料⇒こちら


   電子テレホン用録音アダプター
  DRA-1    3,500- (税抜 )
     通話が録音出来る!! 単独回線用
      MP----MJ(モジュラー端子)


完売済み

   電話機をハンドセットに
         TA-5N   \22,050-
   電話機がマイク&スピーカーとして使えます





完売済み
無線機用リレー VOX

 音が入ると、自動送信で中継します
 受信機のSP端子と、送信機のマイク端子に つなぎます
    (別売 マイク変換コードが必要です)


  無電源接続タイプ     完売済みHRV-8   \3,675-

DC型2回路内臓タイプ

完売済み
HRV-8WDC\8,190-


完売済み
DC型1回路タイプ HRV-8DC  \4,725-



完売済み
微弱ワイヤレスマイク

   DWMシリーズ \6,090-
        F3位相変調 Xtal発振 単三電池×2使用
        サイズ W40, H25, D130mm  重さ 約85g(電池なし)
    (50~430MHZ各種、お問い合わせ下さい)


完売済み
マイクリモコンシステム
RSシリーズ

    2ヶ所でON AIR  RS-2 \15,750-
      3~6ヵ所用 RS-3~6もできます
