                　　　新製品のご案内　　　 　

 こちらのページは2000年来からの継続記載になっています、
 年代により価格表示が税抜や旧価格表示のものがあります予めご了承下さい



3D-QEV 同軸採用 無線機用 同軸コモンモード・チョーク・フィルター 2024/11/1
1.8～50MHz 帯 広帯域の特性が良好で、HF滞運用に
●DCＦ-RF-6113 完成品 \9,130-(税込）

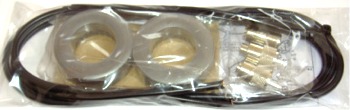

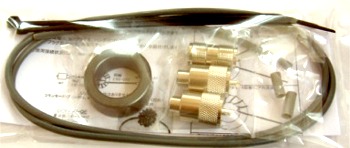

■KIT-DCF-RF-6113自作部品セット ￥5,060-(税込）
★WO-DCＦ-RF-6113 防水タイプ \11,330-(税込）

 1.8～28MHz 帯　特に7MHz中心に特性が高良好で、
ローバンド～ミドルバンド運用に
●DCＦ-RF-6120L 完成品 \15,950-(税込)
■KIT-DCF-RF-6120L 自作部品セット \8,910-(税込)
★WO-DCＦ-RF-6120L 防水タイプ \18,150-(税込)
受注製作
 ★★★★New 簡易型ﾉｲｽﾞｿｰｽ ★★★★
　　10～1600MHｚ ENR 15dB typ
 DNS-5 　￥15,400円(税込)

BNC-J (DC-28V) ---  50Ω BNCP
ケースサイズ　55×40×30mm
　HP 8970A,B  N8973A　簡易使用に！
DC-12Vタイプも製作します

広帯域受信機対応　/span>新発売

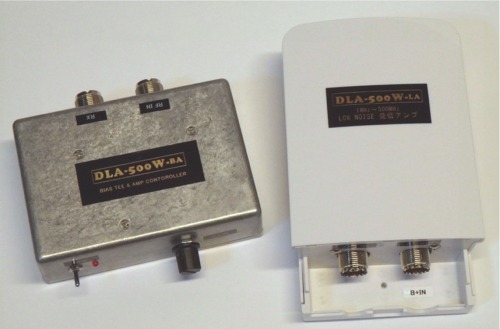

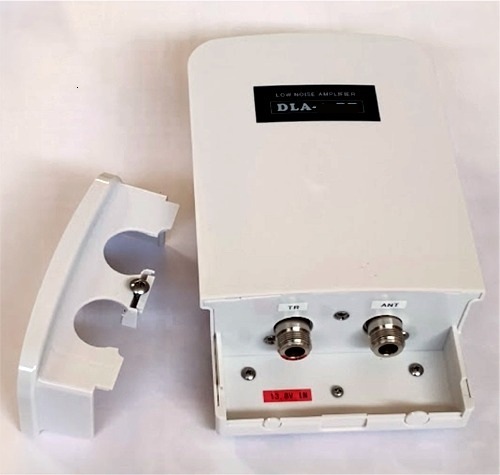

DC電源同軸重畳方式 アンテナ直下屋外対応型　
高利得～30dB　1MHz～500MHz 広帯域ローノイズ受信機用アンプ
 受注製作 DLA-500W ￥49,500円(税込)
 入出力端子Ｍ, N , BNC, SMA で製作します（送信できません）
  DLA-500Wは、アンテナ直下にDLA-500W-LA と,
手元にDLA-500W-BAの２段構成で高感度、高性能、低雑音です
DLA-500W
   周波数 ＝1～500MHz
   利得 ＝約30dB±5dB  (10dB～MAX連続可変)
  NF＝ 1dB±0.5dBタイプ (50～500MHz)
  電源電圧＝ DC 12Ｖ～１8Ｖ 120ｍＡ
  サイズ ＝
     DLA-500W-LA
            約100×170×45mm  約440g
     DLA-500W-BA
            約 120×85×35mm  約270g
 入出力端子Ｍ, N , BNC, SMA で製作します
（注意：送信できません）
資料➡こちら

　短波～FM放送～AIRバンド～VHF~UHF対応
広帯域 1.7~500MHz 卓上受信プリアンプ　
DPA-HVUW　￥43,780-(税込)
 広帯域 1.7～500MHz 利得20dB　ローノイズタイプ
キャリコン、タイムディレイ、外部スタンバイ機能付　耐入力 60W
DC11～14V動作 　　　　ケースサイズ:100Ｗ×150Ｄ×50Ｈmm
ＤＣコード1.5m と　3.5φ2Pプラグ×1が付属しています
*


電波障害対策用　
AC100V 電源コモンモードフィルター（コモンモードチョーク）
----- DCK-RM2A ----　230KHz～50MHz帯用に
大型コア2個＋1個と延長コード2.4mの組み合わせ 1KW max　
\6,380-(税込)　　　資料⇒こちら

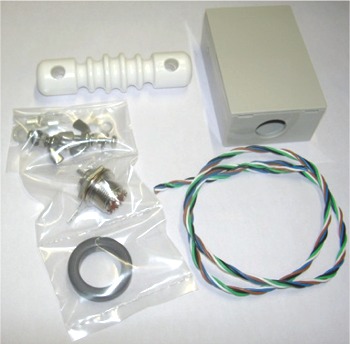

 KIT組立部品セット

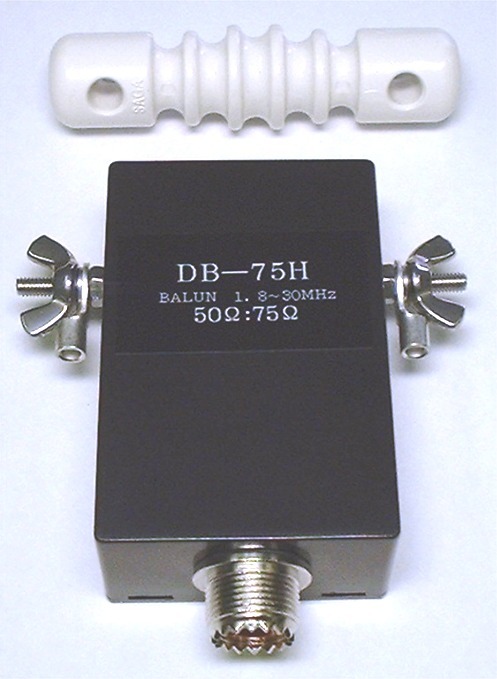

アンテナバラン DB-V シリーズ
ケースサイズ：50×７５×30mm
 KIT組立部品セットは、ケース穴あけ済みです
コアに、線を巻きつけ、半田付けして、完成です

モデルNO. 不平衡：平衡 周波数

耐入力

 金額(税込)
KIT-DB-50-V3 50Ω：50Ω 1.8～50MHz 60W 3,630円
KIT-DB-110V  50Ω：110Ω 1.5～30MHz 100W 3,850円
KIT-DB-200V

50Ω：200Ω

 1.5～30MHz 100W 3,850円
KIT-DB-300V 50Ω：300Ω 1.5～30MHz 100W 3,850円
KIT-DB-450V 50Ω：450Ω 1.5～30MHz 100W 4,180円
モデルNO. 商品名をクリックしますと、各資料にリンクしています

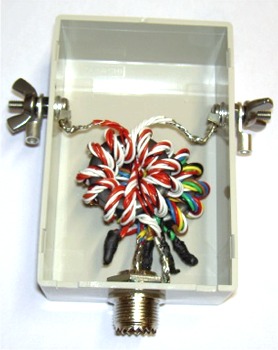

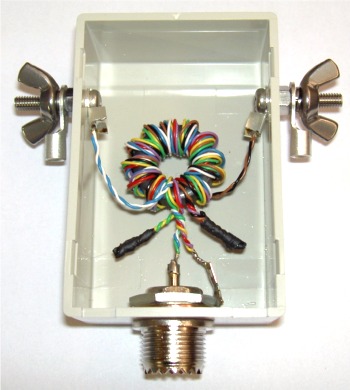

完成品 DB-50V DB-110V DB-200ⅤDB-300Vは\6050円(税込)
DB-450Vは\6380円(税込)


 KIT組立部品セット

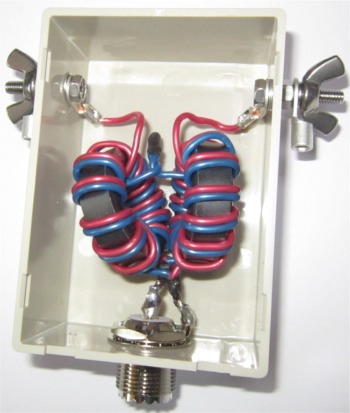

 アンテナバラン DB-HV シリーズ
ケースサイズ：60×85×40mm　
KIT組立部品セットは、ケース穴あけ済みです
コアに、線を巻きつけ、半田付けして、完成です 		        jpg

モデルNO. 不平衡：平衡 周波数

耐入力

 金額(税込)
KIT-DB-50-HV3 50Ω：50Ω 1.5～50MHz 100W 4,290円
KIT-DB-110HV  50Ω：110Ω 1.5～30MHz 200W 4,730円
KIT-DB-200HV

50Ω：200Ω

 1.5～30MHz 200W 4,730円
KIT-DB-300HV 50Ω：300Ω 1.5～30MHz 200W 4,730円
KIT-DB-450HV 50Ω：450Ω 1.5～30MHz 200W 5,060円
モデルNO. 商品名をクリックしますと、各資料にリンクしています
完成品 DB-50HV DB110HV DB200HV DB300HVは \7150円(税込)
DB-450HV \7590円(税込)
受注制作  DB-600HV DB-800HV  他
|
NEW Current Balun 　FD デルタループ  G5RV 用に
 防水防塵ボックス採用 アンテナ バラン  1.5MHz～30MHz
 DBCR-200RW  \9,680-（税込）
1:4 50Ω:200Ω 不平衡 ：平衡 　
 許容入力電力 ： 定格 200W　/ CW 400W /  SSB 600W  MAX
　サイズ80W×130H×70Dmm（突起物を除く） 重量 約400g
 資料⇒こちら		 dbcr-200w
 NEW Current Balun   T2FD 用に
  防水防塵ボックス採用 アンテナ バラン 1.5MHz～30MHz
 DBCR-450RW  \11,880-（税込）
1:9 50Ω:450Ω  不平衡 ：平衡
許容入力電力 ： 定格 200W　/ CW 400W /  SSB 600W  MAX
 　サイズ80W×130×70Dmm（突起物を除く） 　　重量 約500g
  資料⇒こちら		 dbcr-200w

受注製作
 NEW Current Balun
防水防塵ボックス採用 アンテナ バラン  1.5MHz～30MHz
  DB2K-200 \36,300-（税込）
 1:4 50Ω:200Ω 不平衡 ：平衡 　
許容入力電力 ： 定格 1KW　/ CW 2KW /  SSB 3KW  MAX
 サイズ125W×125H×100Dmm（突起物を除く）
 資料⇒こちら		 db2k-200

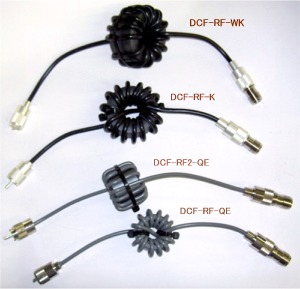

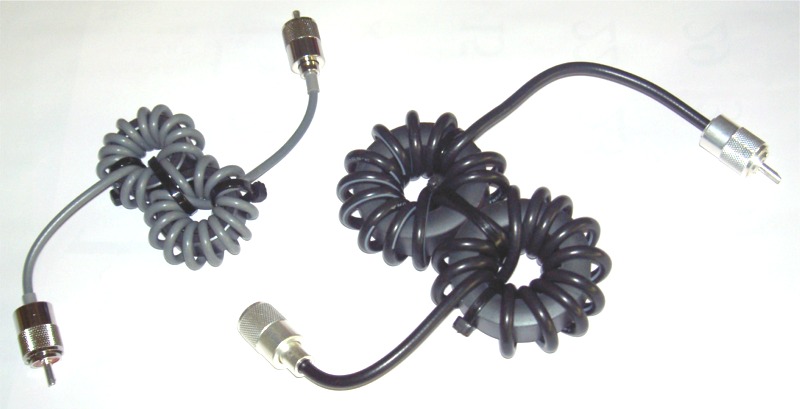

　無線機用　新発売

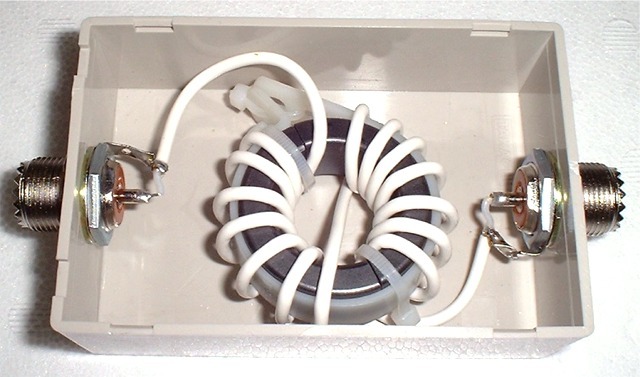

同軸コモンモード・チョーク・フィルター（フロート・バラン）
 　耐入力1KWタイプ
超大型 73mmφコア 同軸 5D-2V使用
1.8～14MHz 帯
      特にローバンドの特性が良好で、ローバンド運用に
●DCＦ-RF-73TRK 完成品 \16,500-（税込）　　
  ■KIT-DCF-RF-73TRK自作部品セット　\10,780-(税込)
★WO-DCＦ-RF-73TRK 防水タイプ  \18,480-（税込）
7～60MHz 帯
    特にミドル～ハイバンドの特性が良好で、ミドル～ハイバンド運用に
●DCＦ-RF-73HLK 完成品 \14,300-（税込）　　
    ■KIT-DCF-RF-73HLK自作部品セット　\9,350-(税込)
★WO-DCＦ-RF-73HLK 防水タイプ  \167200-（税込）
 特にロー～ミドルバンドの特性が良好で、ロー～ミドルバンド運用に
●DCＦ-RF-73LLK 完成品 \14,300-（税込）
  ■KIT-DCF-RF-73LLK自作部品セット\9,350-（税込）
 ★WO-DCＦ-RF-73LLK 防水タイプ  \16,720-（税込）
1.8～28MHz 帯
       特にロー～ミドルバンドの特性が良好で、ローバンド～ミドルバンド運用に
●DCＦ-RF-73WK 完成品 \14,300-（税込）　　
  ■KIT-DCF-RF-73WK自作部品セット\9,350-（税込）
 ★WO-DCＦ-RF-73WK 防水タイプ  \16,280-（税込）
3.5～30MHz 帯
       特にミドルバンドの特性が良好で、ミドルバンド運用に
●DCＦ-RF-73K 完成品 \10,560-（税込）　　
  ■KIT-DCF-RF-73K自作部品セット　\6,930-（税込）
 ★WO-DCＦ-RF-73K 防水タイプ  \12,540-（税込）

 受注制作　同軸 8D-FV使用
7～28MHZ帯 耐入力 2KW
 ●DCＦ-RF-73TR-8D 完成品 \18,700-（税込）
★WO-DCＦ-RF-73TR-8D 防水タイプ  \21,780-（税込）　
JPG
jpg

JPG

新発売 BCL用長中短波ワイドBAND受信専用アンプ
35dB超高利得タイプ 150KHZ～100MHZ
DPA-100Bの後継機
DPA-100CX  \28,380円(税込)
プリセレクター内蔵、利得35dB可変型、
アンテナ端子M型、DC11～14V動作		 AMラジオから FMラジオまで!!
BAND切替：
A=150～500KHZ, 　B=500KHZ～2MHZ,
C=2～8MHZ,  D=8～35MHZ,
E=35～70MHZ,   F=70～100MHZ,
サイズ：200W×150D×50H(mm)

HFトランシーバー用受信アンプ          DPA-WHの後継機
  DPA-WHX  \26,180-(税込)　5月1日より価格改定予定　⇒29,480円500KHZ～56MHZ   アンプ利得35dB ゲインコントロール、
プリセレクター、キャリコン内蔵、外部スタンバイ機能付、
通過電力300W(MAX)、電源DC11～14V動作
サイズ：200W×150D×50H(mm)


    30A   100V / 200V　DC13.8V/24V 対応
　　コモン・モード AC/DC 電源ラインフィルタ 　
 1.8～30MHz　HFアマチュア無線用
 組立部品セット KIT-DCK-6130FA  \9,130円（税込）
  部　品　表　　
*フェライトコア E04RC613620----2個
* 3.5SQ FEPふっ素樹脂電線
     600V 200°C　1.9m---2本
*結束バンド------ 1本



DCK-6130FA        コモンモード・チョーク　 代表特性　　 50Ω系
周波数　MHZ

1

 1.8 3.5 7 14 21 28 50
減衰量　-dB 29.9 36.4 43.2 44.3 37.5 33.2 30.6 19.7
インピーダンスｋΩ 3.1 6.6 14.5 16.4 7.2 4.6 3.4 1.0



NEW アンテナバラン　DB-H-V3  シリーズ
KIT組立部品セット\4,290-(税込)     完成品\6,160-(税込）
連続 100W /  CW 200W /  SSB 300W  タイプ
 ケースサイズ：50×７５×30mm

組立部品セットは、ケース穴あけ済みです
コアに、線を巻きつけ、半田付けして、完成です

組立部品セット

完成品
モデルNO不平衡：平衡

　周波数

耐入力
KIT-DB-50H-V350Ω：50Ω1.8～50MHz帯連続 100W
SSB 300W
KIT-DB-110H-V350Ω：110Ω1.8～50MHz帯
KIT-DB-200H-V3

50Ω：200Ω

1.8～50MHz帯

KIT-DB-300H-V350Ω：300Ω1.8～50MHz帯
KIT-DB-450H-V350Ω：450Ω1.8～30MHz


NEW アンテナバラン　DB-V3  シリーズ
組立部品セット \3,520-（税込）完成品　\5,500-（税込）
  連続 60W /  CW  SSB 130W  タイプ
ケースサイズ：50×７５×30mm

組立部品セットは、ケース穴あけ済みです
コアに、線を巻きつけ、半田付けして、完成です

組立部品セット

完成品
モデルNO不平衡：平衡

　周波数

耐入力
KIT-DB-50-V350Ω：50Ω1.8～50MHz帯連続 60W
SSB 130W
KIT-DB-110-V350Ω：110Ω1.8～50MHz帯
KIT-DB-200-V3

50Ω：200Ω

1.8～50MHz帯

KIT-DB-300-V350Ω：300Ω1.8～50MHz帯
KIT-DB-450-V350Ω：450Ω1.8～30MHz

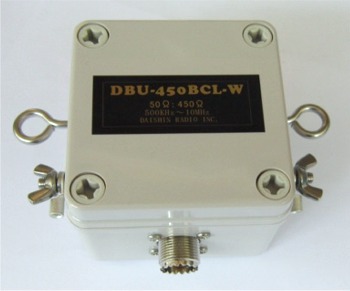

ビバレージ、ロングワイヤー用   受信アンテナマッチングトランス
50Ω：450Ω（不平衡：不平衡）
DBU-450BCL 完成品￥6,820円(税込)
サイズ65W×100H×35Dmm（突起物を除く） 　　重量 約 180g
防水防塵ボックス採用品は
 DBU-450BCL-W \7,480-（税込）

----------------------------------------------------------------

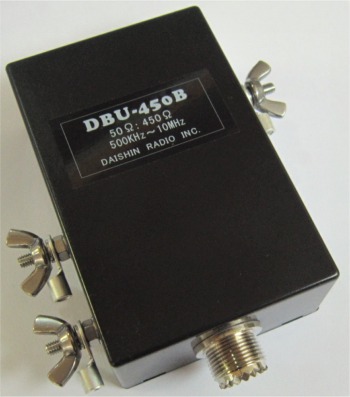

受注製作 DBU-450B完成品￥7,370円（税込）
防水防塵ボックス採用品は DBU-450B-W \8,800円(税込)
50Ω/75Ω/100Ω/200Ω/300Ω/600Ω/800Ω
　ほか特注製作も致します

DBU-450BCL-W


DBU-450B
*****アンテナ線をつないで　ノンラジアルアンテナに****
受信ワイヤーアンテナ用 マッチングトランス
中波、短波など広帯域で簡便長の1m以下のアンテナ線でも
SWRが良好で簡易に使えます
 DAM-HF-BCL完成品　 \6,380円(税込)
組立部品セットは、
KIT-DAM-HF-BCL \4，180円(税込)

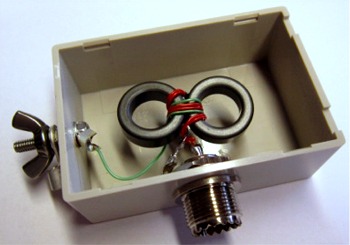

DAM-HF-BCL製作例
****************************************
100KHz～30MHz　長波 中波 短波、広帯域受信アンテナ用
DBL-450BCL-W 完成品  \7，480-（税込）
1:9 (50Ω：450Ω不平衡)　 防水防塵ボックス採用

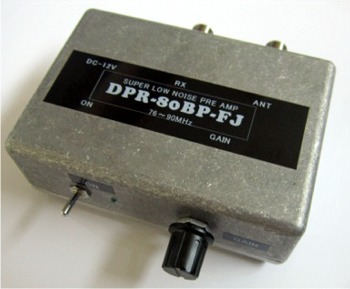

FMラジオ帯受信専用アンプ
 NEWタイプ  H26/04
76～90MHz帯域通過フィルター内蔵タイプで、
帯域外の混信に強く、安定した受信が出来ます
DPR-80BP-FJ    \22,000-(税込)
SUPER HEMT　ローノイズ受信アンプ

周波数：76～90MHz　BP型
超高利得：～35dB連続可変
NF： 0.8dBTYP
電源電圧：11Ｖ～１４Ｖ　92ｍＡ
サイズ：100W×70D×32H mm
アンテナ入出力：F-J 型端子　75Ω

資料⇒こちら

別売：ACアダプター　  VSM-932  \1,650-（税込）

DPR-80BP-BNC(50Ω)も製作します
写真

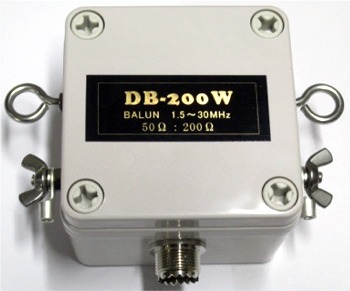

 防水防塵ボックス採用 アンテナ バラン
 DB - W シリーズ  不平衡 ：平衡 　\4，260-(税込）
許容入力電力 ： 連続 200W　/ CW 400W /  SSB 600W  MAX
　サイズ80W×80H×60Dmm（突起物を除く） 　　重量 約 280g

モデル№不平衡：平衡周波数

耐入力

DB-50W50Ω：50Ω1.5～54MHz帯

連続 200W

CW 400W

  SSB 600W

DB-110W50Ω：110Ω1.5～30MHz
DB-200W50Ω：200Ω1.5～30MHz
DB-300W50Ω：300Ω1.5～30MHz
DB-450W50Ω：450Ω1.5～30MHz
DB-600W50Ω：600Ω1.5～30MHz
DB-800W50Ω：800Ω1.5～15MHz

DB-200W

電波障害対策用　AC100V 電源コモンモードフィルター
（コモンモードチョーク）

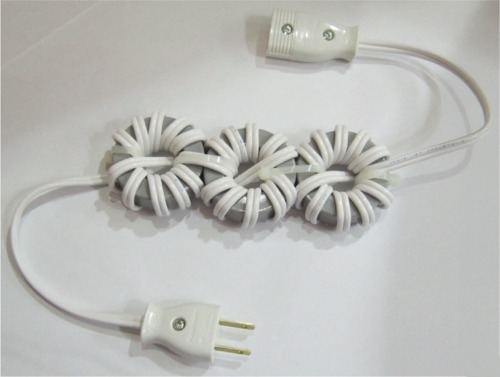

DCK-RM3  135KHz～30Ｍz用に
大型コア3個と延長コード2.4mの組み合わせ　 1KW max
　\6，3800-(税込）     資料は⇒こちら		DCK-RM3

 DCＫ-RM3　コモンモード・チョーク 　インピーダンス（ｋΩ）　代表特性

周波数　MHZ0.050.10.1360.20.30.5

1

1.93.5714212850MHZ
インピーダンス KΩ
0.92.02.94.67.29.07.56.66.15.44.33.83.41.3KΩ

簡単　モジュラー取付タイプ　　電波障害対策 テレホンライン用
DCF-MP50TEL-2C 完成品 \2,420(税込）

500KHz～50ＭＨz帯 高インピーダンス
DCF-MP50TEL写真
資料はこちら

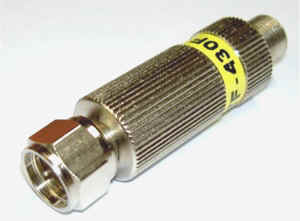

★★★ Band Reject Filter DTF-BR シリーズ  帯域阻止フィルタ 地デジ対応★★★
　テレビジョン等と受信アンテナの間に挿入し、妨害波を抑制します。
　　帯域を減衰させる、バンドリジェクトフィルタです基本波による混変調に効果があります

 Band Reject Filter   410～440MHz帯域阻止フィルタ
DTF-435BR    \6,380-(税込）

通過帯域周波数‥‥‥‥470MHz以上　　-3dB以下
阻止帯域周波数‥‥‥‥410～440MHz　　-45dB以上
インピーダンス‥‥75Ω 　FJ-FJ （ FP-FPコード付）
電圧定在波比‥‥1.8　以下
サイズ‥約 60×40 ×27mm （突起物を除く）
 重さ‥約 90g                                           資料へ		DTF-435BR写真

受信用 RFスイッチ 挿入経路切替器　　RF Switch for Receiver
DRS-532    \7,260- (税込）

受信アンプ、フィルタ、ATTなどの、コンポーネント機器を接続して、
①挿入経由、②直結スルー、③終端抵抗回路切断の３切替が出来ます



詳細は⇒こちらへ

DRS-532
★周波数範囲：　DC～900MHｚ
★挿入損失：   0.2dB（100MHｚ以下）
                     0.5dB（900MHｚ以下）
　　　　　　　　　 0.9dB（1.2GHz以下）
★最大通過電力：　25dBm  316mW
★切換回路数：3接点2回路
★入出力インピーダンス：　50Ω
★S・W・R ：　1.8以下
★アイソレーション：  50dB（200MHｚ以下）
                             40dB（700MHｚ以下）
　　　　　　　　　         38dB（900MHz以下）
 　　　　　　　　　        32dB（1.2GHz以下）
★入出力接栓：　BNC-J
★サイズ60×60×35mm　突起物を除く
★重量：約180g

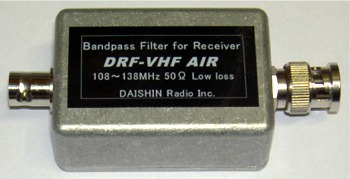

Low insertion loss　Bandpass Filter for Receiver
低挿入損失　受信機用 帯域通過バンドパスフィルタ  DRFシリーズ    \6,050-(税込）
挿入損失-1dB 以内 / VSWR 1.2 以下      サイズ ： 60W:40D:27Hmm (突起物を除く） 重さ：約90g　

広帯域受信機器やWIDE AMPの入力側に挿入して、帯域外の強力な電波からの抑圧混変調などを抑制し、受信機や広帯域アンプなどの受信特性改善に効果が見込めます

モデル №通過帯域Ω入出力端子　
DRF-FM RADIO-BNCP76～90MHz50ΩBNCJ-BNCP挿入損失
-1dB 以内

-----

VSWR
1.2 以下
DRF-FM RADIO-BNCJ76～90MHz50ΩBNCJ-BNCJ
DRF-FM RADIO-FJ76～90MHz75ΩFJ-FJ
DRF-VHF AIR-BNCP108～138MHz50ΩBNCJ-BNCP
DRF-VHF AIR-BNCJ108～138MHz50ΩBNCJ-BNCJ
DRF-UHF AIR-BNCP220～380MHz50ΩBNCJ-BNCP
DRF-UHF AIR-BNCJ220～380MHz50ΩBNCJ-BNCJ

2010/03

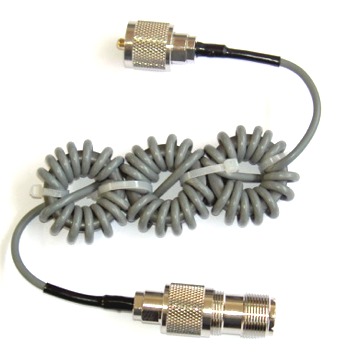

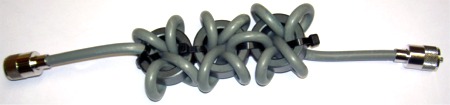

18MHz～50MHz用  CMCコモンモード・ チョーク　ハイパワー1KW PEP対応




● 自作部品セット
KIT-DCF-RF-40L3-5D \4,400-(税込）

● 完成品　
DCF-RF-40L3-5D    \6,600- (税込）


詳細は⇒こちらへ

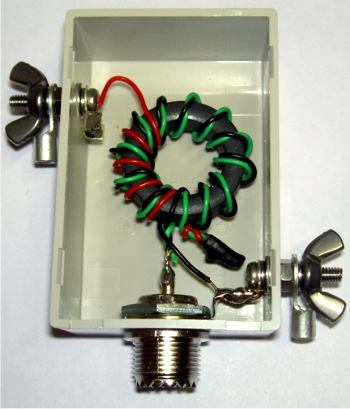

アンテナ用　UN-UN　インピーダンス変換整合器　　DU シリーズ
詳細は⇒こちらへ


.

ステップアップ  インピーダンス変換器　 組立部品セット
  KIT-DU-234     \3,850-(税込）
1MHz～30MHz   UN-UN （インピーダンス変換）
不平衡 ：不平衡  50Ω ： 200Ω/300Ω/450Ω
許容入力電力 ： 連続 100W　/ CW 200W /  SSB 300W
サイズ50W×75H×30Dmm（突起物を除く） 　　重量 約 120g

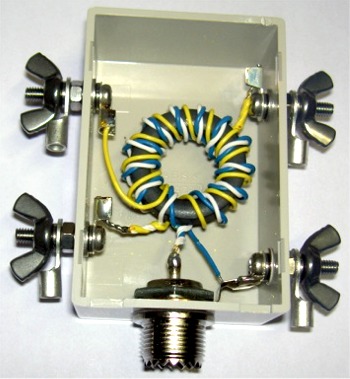

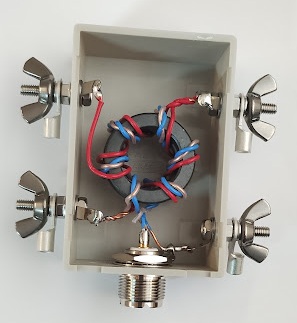

ステップアップ  インピーダンス変換整合器　 組立部品セット
  KIT-DU-SS234   \4,400-(税込）
1MHz～30MHz   UN-UN （インピーダンス変換）
不平衡 ：不平衡  50Ω ： 200Ω/300Ω/450Ω
 ３端子選択共用タイプ
許容入力電力 ： 連続 100W　/ CW 200W /  SSB 300W
サイズ50W×75H×30Dmm（突起物を除く） 　　重量 約 130g

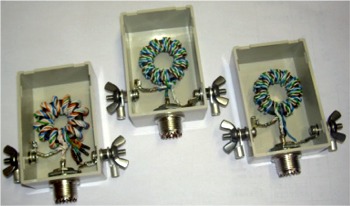

ステップダウン  インピーダンス変換器　   DUDシリーズ
1MHz～30MHz   UN-UN （インピーダンス変換）不平衡 ：不平衡
許容入力電力 ： 連続 100W　/ CW 200W /  SSB 300W
サイズ50W×75H×30Dmm（突起物を除く） 　　重量 約 120g

ステップダウン  インピーダンス変換器　 組立部品セット   KIT-DUDシリーズ    \3,850-(税込）

モデル№不平衡：不平衡周波数耐入力
KIT-DUD-1250Ω：12.5Ω1～30MHz連続 100W

CW 200W

  SSB 300W
KIT-DUD-2250Ω：22.2Ω1～30MHz
KIT-DUD-3550Ω：35Ω1～30MHz

2010-01

DRBシリーズ    SWR  BRIDGE   （リターンロスブリッジ）
アンテナ、フィルタ、アッテネータなどの機器の　整合性(SWR)の測定に使用できます

model  DRB-19  \19,800-(税込）

周波数範囲：1～900MHz　インピーダンス：50Ω
方向性：30～40dB以上　挿入損失：トータル13dB TYP
最大入力電力：1W　　コネクター：BNC-J型
サイズ：60×60×35mm （突起物を除く）　重さ：約 150g

model  DRB-19-N  \19,800-(税込）

周波数範囲：1～900MHz　　インピーダンス：50Ω
方向性：30～40dB以上　　　挿入損失：トータル13dB TYP
最大入力電力：1W　　　コネクター：N-J型
サイズ：60×60×35mm （突起物を除く）　　重さ：約 210g

 10～1300MHz 40MHz～1600MHz　タイプも受注製作します

model  DRB-0230-BNC   \19,800-(税込）

周波数範囲：20KHz～30MHz　　 インピーダンス：50Ω
方向性：30～40dB以上　　　 挿入損失：トータル12dB TYP
最大入力電力：1W　　　　 コネクター：BNC-J型
サイズ：60×60×35mm （突起物を除く）　　 重さ：約 150g

model  DRB-0215-N   \19,800-(税込）

周波数範囲：20KHz～15MHz　　 インピーダンス：50Ω
方向性：30～40dB以上　　　 挿入損失：トータル13dB TYP
最大入力電力：1W　　　　 コネクター：N-J型
サイズ：60×60×35mm （突起物を除く）　　 重さ：約 210g

受信コモンモード・ノイズ対策用　150KHz～50MHZ 50Ω
高インピーダンス コモンモード・チョーク(CMC) 　 フロート・バラン
  DCF-RF21-BCL-BNC     \5,610-(税込）



2009.05

  周波数：150KHz～50MHZ （コモンモード　 3KΩ以上)
            500KHz～20MHZ （コモンモード  10KΩ以上)
 インピーダンス：50Ω
 挿入損失：～2MHz -0.15dB以下
                    ～20MHz -0.56dB以下
 通過許容電力：10Ｗ MAX
 入出力端子：BNC-J型
 サイズ：約  75mm× 50mm× 30mm　(突起部を除く）   重さ ： 約　80g
-----------------------------------------------
DCF-RF21-BCL     \5,610-(税込）
  入出力端子：M-J型

受信コモンモード・ノイズ対策用　10KHz～15MHZ 50Ω
高インピーダンス コモンモード・チョーク(CMC)  フロート・バラン
 DCF-RF37-BCL  ￥9,130-(税込）


2009.01

周波数：10KHz～15MHZ （コモンモード　 3KΩ以上)
            300KHz～5MHZ （コモンモード  10KΩ以上)
インピーダンス：50Ω
挿入損失：～2MHz -0.18dB以下
               ～10MHz -0.42dB以下
通過許容電力：10Ｗ（CW/SSB20W)MAX
入出力端子：M-J型
サイズ：約  125mm× 80mm× 32mm　(突起部を除く）
---------------------------
BNC-Jタイプは、DCF-RF37-BCL-BNC  ￥9,130｡-(税込）

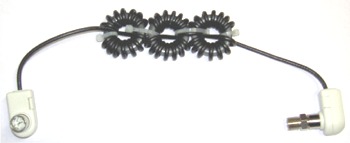

|||||||||||||  TV 電波障害対策用パーツ  コモンモード・ チョーク  ||||||||||

1.8～70MHZ対応　 75Ω　テレビプラグ F型　
テレビ、VTR、カメラほか75Ω同軸用
3段構成広帯域 高インピーダンス コモンモード チョーク

自作部品セットKIT-DCF-TV-3F   \3,20-(税込）   　　

完成品 DCF-TV-3F\5,170-（ 税込）



2008.12

ご注文は⇒通販法規| 注文方法| 注文書| お問合せ|

アンテナバラン　DB- H V2 　シリーズ　
組立部品セット \3,500-(税抜）　　　完成品　\5,100-(税抜）
      連続 100W /  CW 200W /  SSB 300W  タイプ



2008/11発売

モデルNO.

不平衡：平衡

　周波数

耐入力

DB-50H-V2

50Ω：50Ω

1～50MHz

連続 100W
CW 200W
SSB 300W

DB-110H-V2  50Ω：110Ω 0.5～60MHz

DB-200H-V2

50Ω：200Ω

0.5～70MHz
DB-300H-V2 50Ω：300Ω 1～30MHz
DB-450H-V2 50Ω：450Ω 1～30MHz
DB-800H-V2 50Ω：800Ω

1～10MHz



モデルNO.

不平衡：平衡周波数耐入力
DB-75H-V250Ω：75Ω1～30MHz 300W SSB
FM 100W

組立部品セット \4,000-(税抜）　　　完成品　\5,600-(税抜）
         連続 100W /  CW 200W /  SSB 300W  タイプ

QRP用    1.8～50MHz 帯に
５０Ω 1：1アンテナバラン組立部品セット
注文№ KIT-DB-50QRP
　　\1,200-(税抜）

小型軽量、広帯域、高性能　強制バラン
SWR 1.1以下（ 500KHz～120MHz）
許容入力電力： 10W

完成品は、注文№ DB-50QRP \2,200-(税抜）

作り方資料⇒こちら

製作例

部　品　表

フェライトコア
FT-50-43--1
2310同軸-----25cm
0.4mm被膜線---25cm
BNC型接栓座
BNC-BR--1
プラボックスSW-40--1
(40×30×20mm)
アンテナ端子---2組

          電源ｺｰﾄﾞ用ｺﾓﾝﾓｰﾄﾞﾁｮｰｸ
7MHz～90MHz帯用に　　　●DCK-3　ACｺｰﾄﾞｺﾓﾝﾌｨﾙﾀｰKIT　\2,500-(税抜）
大クランプ3個と延長コードの組み合わせキット　12A  max

1.9MHz～28MHz帯用に
●DCK-SR1  ACｺｰﾄﾞｺﾓﾝﾌｨﾙﾀｰKIT　\2,500-(税抜）
超大型クランプと延長コードの
組み合わせキット　 12A max

1MHz～50MHz帯用に
●DCK-SRH  ACｺｰﾄﾞｺﾓﾝﾌｨﾙﾀｰKIT　\5,000-(税抜）
超大型クランプ２個 + 大クランプ1個と
延長コードの組み合わせキット　 12A max



アース用 コモンモード・ チョーク   自作部品セット
KIT-DCE-3　　\1,600-(税抜）
1.8～90MHZ 3段構成広帯域
高インピーダンス コモンモード チョーク

完成品は、DCE-3 \2,200-(税抜）

　部　品　表　　

　フェライトコア 2643801002    ---3個
　AWG18(1.0mm) 耐熱被膜線  ---1.9m
　結束バンド  ---4本

作り方資料⇒こちら

2008

3段構成　広帯域 高インピーダンス コモンモード チョーク
自作部品セット
KIT-DCF-RF-29L3     \3,500-(税抜）
1.8～90MHZ 50Ω　100W以下無線機用に

アマチュア無線1.8～50MHz帯 HF全バンドの
コモンモードインピーダンスが 5KΩ以上と特性が良く
強力な効果が期待できます
周波数　MHZ1.93.5714212850
インピーダンス ｋΩ5.07.410.621.130.127.19.9

DCF-RF-29L3 完成品   \5,300-(税抜）
完成サイズ：約 38× 97× 15mm （同軸入出力部を除く）

2008/07


作り方資料⇒こちら

●●● 電波障害対策 テレホン、インターホン用 ●●●
コモンモード・チョーク 部品セット
注文 № KIT-DCF-50TEL-2C
  \940円 (税抜）
500KHz～50ＭＨz帯 高インピーダンス

完成サイズ： 約60×17×8mm
 完成品は注文 № DCF-50TEL-2C \1,600円 (税抜）

-------------------------------------------------------
注文 № KIT-DCF-37TEL-2C \760円 (税抜）
完成品は、注文 № DCF-37TEL-2C\1,400円 (税抜）

2008/07

部 品 表
 フェライトコア　FT-50-43----1個 (白色マーク）
 フェライトコア　FT-50-75----2個
 0.32mm ETFE被膜線 または、
 0.4mmポリエチレン被膜線1m----２本（２色）
 熱収縮チューブ 15φ 6 cm----1


作り方資料は⇒こちら

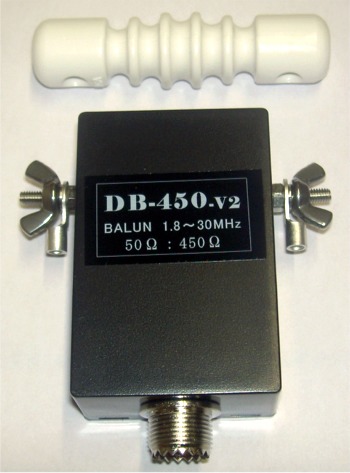

●●●　アンテナバラン　DB- V2 　シリーズ　 ●●●
組立部品セット \2,900-(税抜）　　　完成品　\4,600-(税抜）

モデルNO不平衡：平衡

　周波数

耐入力
DB-50-V250Ω：50Ω1.8～50MHz 連続60W
SSB130W
DB-110-V250Ω：110Ω1.8～60MHz
 DB-200-V2

50Ω：200Ω

1.8～30MHz

DB-300-V250Ω：300Ω1.8～30MHz
DB-450-V250Ω：450Ω 1.8～30MHz

      モデルNO.型番をクリックすると各々の資料にリンクしていますpdf

 2008/07

●●●　広帯域、高利得、低雑音、高性能、受信アンプ　 ●●●

受信機、測定器、TVやFMラジオのヘッドアンプに

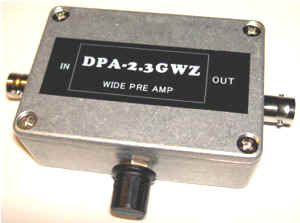

DPA-2.3GWZ ￥12,000-(税抜）
10MHz ～2300MHz
GAIN=30dB TYP(10～30dB可変型)
  NF=2～5dB TYP 　　　 IP3=12dBmTYP　
OUTPUT=+8dB(MAX)TYP
入出力端子： 50Ω BNC-J型
DC11V～15V 動作
サイズ：約80W×55D×30H(mm) （突起物を除く）

資料へ

2007/12

●●●  電波障害対策用パーツ　 DTF-F シリーズ 新登場　 ●●●

地デジ対応　430MHz トラップフィルター


430MHz帯を減衰させるトラップフィルターです
基本波による混変調に効果があります
TV機器の入力端子に挿入します　小型、金属シールドタイプ

430MHz用
DTF-430F-TP￥4,600-(税抜)　資料へ

2007/10

●●●  電波障害対策用パーツ　 DTF-F シリーズ 新登場　 ●●●

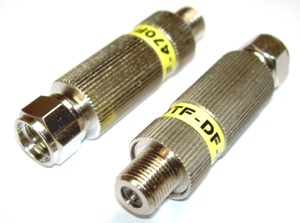

地デジ対応　470MHzハイパスフィルター
470MHz以下を減衰させ、以上を通過させるハイパスフィルター
基本波による混変調に効果があります
TV機器の入力端子に挿入します　小型、金属シールドタイプ

HF～330MHz用に
DTF-470F-HP￥4,800-(税抜）資料へ

.
ＨＦ～430MHz用に
DTF-DF-HP ￥4,800-(税抜）　資料へ


2007/10

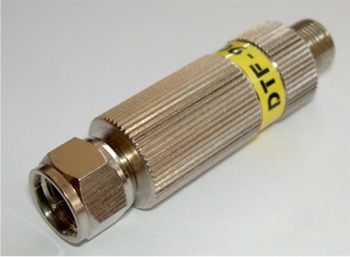

●●●  電波障害対策用パーツ　 DTF-F シリーズ 新登場　 ●●●

90MHzハイパスフィルター　　地デジ対応

DTF-90F-HP ￥4,800-(税抜）

90MHz以下を減衰させ、以上を通過させるハイパスフィルター
基本波による混変調に効果があります
TV機器の入力端子に挿入します　小型、金属シールドタイプ

減衰特性
   30MHz以下‥‥‥‥ - 70dB 以上
   40MHz‥‥‥‥‥‥ -60dB
   50MHz‥‥‥‥‥‥ -50dB
   60MHz‥‥‥‥‥‥ -35dB
   70MHz‥‥‥‥‥‥ -20dB
   90MHz‥‥‥‥ -2dB
インピーダンス‥‥75Ω　FP-FJ
電圧定在波比‥‥1.8　以下
サイズ‥　約 15φ× 55mm 　　 30g


.
資料へ

2007/10/06



●●無線機用　同軸コモンモード・チョーク　自作部品セット●●　
.

耐入力500Wタイプ　40mmφコア、耐熱同軸 2.5D-QEV使用

1～50MHz
    特にローバンドの特性が良好で、ローバンドメイン運用に

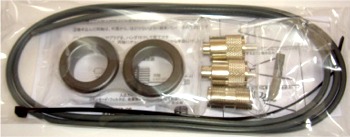

■KIT-DCF-RF2-QE  自作部品セット　\3,200-(税抜）

1.8～50MHz
      特にミドルバンドの特性が良好で、オールバンド運用に
■KIT-DCF-RF40LLQE  自作部品セット　\3,500-(税抜）

1.8～70MHz
   特にハイバンドの特性が良好で、ハイバンドメイン運用に
　■KIT-DCF-RF-QE  自作部品セット　    \2,400-(税抜）











2007/07

耐入力1KWタイプ　61mmφコア、耐熱同軸 3.5D-QEFV

1～30MHz
　　特にローバンドの特性が良好で、ローバンドメイン運用に
■KIT-DCF-RF-WK自作部品セット\6,900-(税抜）

1.8～70MHz
      特にミドルバンドの特性が良好で、オールバンド運用に
■KIT-DCF-RF-61LLK自作部品セット　\7,200-(税抜）

1.8～40MHz
 　　特にハイバンドの特性が良好で、ハイバンドメイン運用に

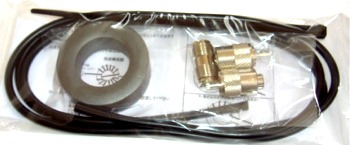

■KIT-DCＦ-RF-K自作部品セット 　\4,300- (税抜）

耐入力500Wタイプ
        40mmφコア、テフロン同軸 RG188A/U使用　
ケース穴あけ済み　通過電力：500W (1KWPEPmax)
●DCＦ-RF-1T-N自作部品セット　\3,300-(税抜）

通過電力　300W  クランプフィルター×2個　と　
MPP3D2V-1m MA-JJの組み合わせキット
●DCK-RF-3D  自作部品セット\2,800-(税抜）



●●●　無線機用　同軸 コモンモードチョーク （フロート・バラン）　●●●

1.8～70MHz 耐入力1KWタイプ　
      特にミドルバンドの特性が良好で、オールバンド運用に
DCF-RF-61LLK￥11,000-(税抜）
.
1.8～50MHz 耐入力500Wタイプ　
   特にミドルバンドの特性が良好で、オールバンド運用に
DCF-RF-40LLQE ￥5,300-(税抜）


資料へ　DCF-RFシリーズ pdf




●●●　無線機用　同軸コモンモード・フィルター（フロート・バラン）　●●●

　耐入力1KWタイプ　61mmφコア、耐熱同軸 3.5D-QEFV、

1～30MHz
　　特にローバンドの特性が良好で、ローバンドメイン運用に
DCF-RF-WK   \10,000-(税抜）　

1.8～40MHz
 　　特にハイバンドの特性が良好で、ハイバンドメイン運用に
DCF-RF-K  　    \7,600-(税抜）


耐入力500Wタイプ　40mmφコア、耐熱同軸 2.5D-QEV使用

1～50MHz
    特にローバンドの特性が良好で、ローバンドメイン運用に
DCF-RF2-QE     \4,300-(税抜）　
1.8～70MHz
   特にハイバンドの特性が良好で、ハイバンドメイン運用に
DCF-RF-QE         \3,500-(税抜）　

   耐入力500Wタイプ
        40mmφコア、テフロン同軸 RG188A/U使用　　 　

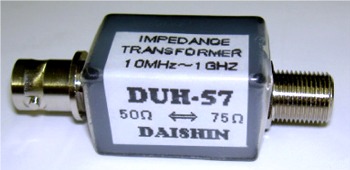

Impedance Transformer
５０Ω-７５Ω インピーダンス変換器
損失の少ないトランスタイプ 　10MHZ～1000MHZ
 DUH-57  \8,000-(税抜）

周波数：　10MHZ～1000MHZ
挿入損失：10MHZ～600MHZ  0.5dB 以内
～700MHZ=0.7dB
～800MHZ=0.8dB
～900MHZ=1.1dB
～1000MHZ=1.2dB
通過電力： 0.25W(MAX)
SWR：1.2以下
入出力端子： 50Ω BNC-J型   75Ω F-J型
サイズ：約30W×20D×18H(mm) （突起物を除く）

2006年以前からの発売品

完売しました　後継 DPA-1937SDXになります

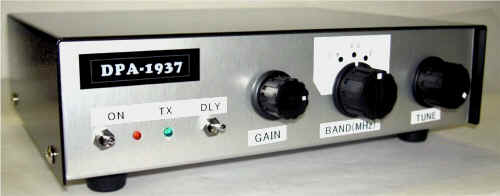

 DPA-1937　1.9/3.5/7 MHz　3バンド 対応受信アンプ　
HFトランシーバー用受信アンプ　
1.75MHz～2MHZ 　3.5MHz～3.81MHz   6MHz～8MHz   　￥18,800-(税抜）（2007年6月価格改定）
プリセレ同調、　25dBアンプ（GAINコントロール付）、　
キャリコン、外部スタンバイ　機能付　　入出力端子 M型　
通過電力　300W MAX （100W以上は外部スタンバイで）
サイズ　200W×150D×50Hmm　
ＤＣコード1.5m と　3.5φ3Pプラグ×1が付属しています

2006/3/27発売　 資料⇒こちら

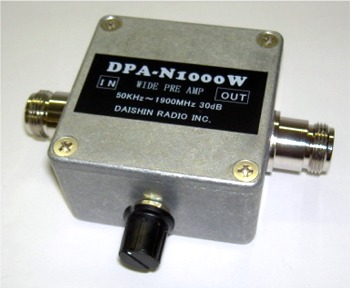

広帯域高利得受信アンプ WIDE PRI AMP
50KHZ～1900MHZ 10～30dB可変型
DPA-N1000W  \9,800-(税抜）
コネクターNJ型   50Ω　MMIC×2使用

周波数：50KHZ～1900MHZ
増幅利得：30dB±5dB
            10～30dB連続可変
雑音指数：3dBtyp
電源：DC8V～14V 60mA
サイズ：60W・60D・35H mm


2005/10/01発売    資料⇒こちら

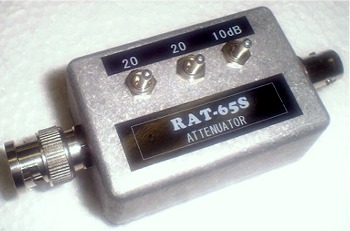

Attenuator アッテネーター（切替可変型 抵抗減衰器）
DC～600MHZ   0dB～50dB（10dBステップ）
  50Ω  受信用（微弱電力用）通過電力250mWmax
切替可変型 抵抗減衰器  RAT-65S \8,000-(税抜）

0dB～50dB（10dBステップ）
 10dB×1 20dB×2 ATT3段 減衰量切替可変型
通過損失：1dBタイプ
コネクター：BNC-P / BNC-BR
サイズ：60W×40D×27H(mm)突起物を除く
　　　　　アルミダイキャストケース使用



資料⇒こちら
2004/10/01発売

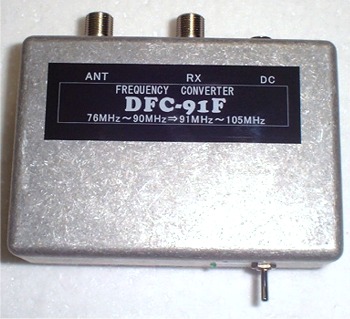

FMラジオ帯用、 受信専用周波数コンバーター
FREQUENCY CONVERTER
76MHZ～90MHZ ⇒ 91ＭＨＺ～105ＭＨＺ
DFC-91F   \12,000- (税抜）
     海外仕様のFMラジオで日本のＦＭラジオが受信できます

周波数変換： 76MHZ～90MHZ⇒91MHZ～105MHZ
入出力端子： F-J型  75Ω
局部発振周波数：15MHZ
電源：DC8～14V 80mA
サイズ：100W×70D×32H mm
重量：約220g
別売　ACアダプター VSM-932 ￥1,500-(税抜）

2004/06/30発売　　　　　　　　　資料⇒こちらへ

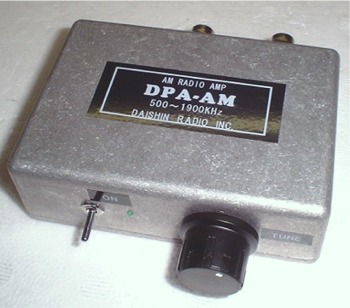

   AMラジオ帯用受信アンプ
AMラジオ帯用  同調型受信専用アンプ
500KHZ～1900KHZ   高利得 30dB 同調型受信アンプ
DPA-AM　 \11,000-(税抜）
     同調回路内蔵で、高利得で、混信に強い
　　 アルミダイキャストケースで、高強度、高特性

周波数： 500KHZ～1900KHZ 同調型
利得： 30dB
電源： DC8～14V  50mA
アンテナ入出力： BNC-J 型端子　50Ω
サイズ： 100W×70D×32H mm
重量： 約210g

M型 50Ω、F型 75Ωも製作します
2004/04/15発売

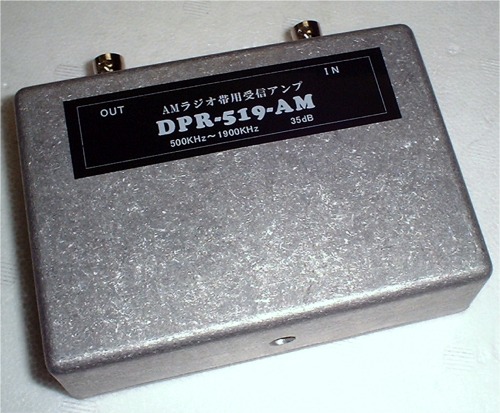

高利得、高出力型、AMラジオ帯用 受信アンプ
DPR-519AM
\35,000-(税抜）
入出力端子： 50Ω BNC-J型
500KHZ～1900KHZ帯域通過フィルターを内蔵し、
帯域外の混信に強く、安定した受信が出来ます

周波数：　500KHZ～1900KHZ
利得：　35dB (10dB～MAX連続可変）
最大出力： 3dBm以上
電源：　DC12V 100mA
サイズ：120W×85D×35H(mm)
重量： 約250g

F-J 型端子　75Ωタイプは、
DPR-519AM-F  \38,000-(税抜）

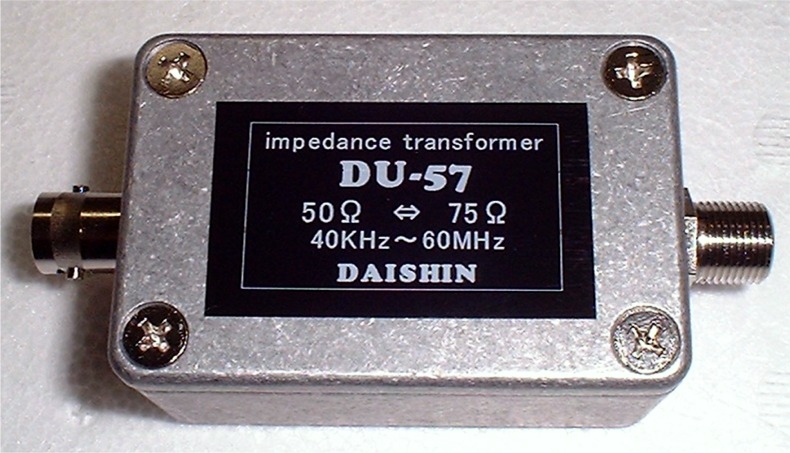

IMPEDANCE TRANSFORMER
５０Ω-７５Ωインピーダンス変換器
トランスタイプの低損失型  DU-57   \8,000-(税抜）

周波数：　40KHZ～60MHZ
挿入損失：　0.3dB 以内
通過電力： 10W (MAX)
入出力端子： 50Ω BNC-J型
                   75Ω F-J型
サイズ：60W×40D×27H(mm)

50ΩM型もご注文承ります

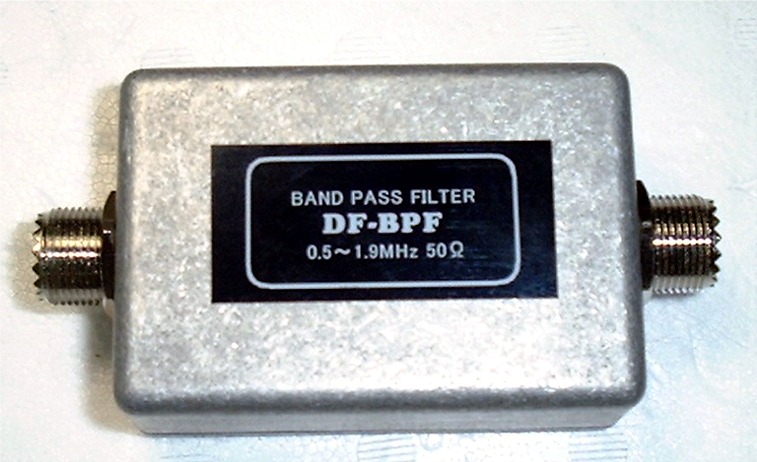

バンドパスフィルター
DF-519BPF 受信専用　\12,000-(税抜）

AM放送帯 500KHZ～1900KHZ を通過させ
500KHZ以下、1900KHZ以上を減衰させるフィルター

50Ω　M型 アルミダイキャストケース使用
サイズ：55W:80D:30H mm
BNC型もご注文承ります　
500KHZ～1700KHZタイプも製作します
F型（75Ω）は DF-519BPF-F \14,000-(税抜）


周波数特性減衰量

500KHZ⇒-4dB
450KHZ⇒-6.7dB
400KHZ⇒-13dB
300KHZ⇒-33dB
200KHZ⇒-60dB

1900KHZ⇒-4.5dB
2000KHZ⇒-7.5dB
2300KHZ⇒-15dB
2500KHZ⇒-30dB
2600KHZ⇒-38dB
3000KHZ⇒-69dB

同軸コモンモードフィルター組立て部品キット

完売　●DCＦ-RF-1T　　　\3,300-(税抜）
分割コアに　テフロン同軸を巻いて作ります
ケース穴あけ済み　 通過電力：500W (1KWPEPmax)
サイズ：100W×65D×35H mm
資料は⇒こちら

完売　組立て済み完成品●DCＦ-RF-1T完成品 \6,500-(税抜）
2010/04 完売
2003/08/23 新発売

アンテナ用バラン　50Ω不平衡 ： 75Ω平衡

DB-75H   \5,000-(税抜）
1.8～30MHZ　　1：1.5 アンテナ用バラン
耐入力　300W SSB  (FM 100W)

75Ωのダイポールアンテナに、50Ωの同軸で給電できます

サイズ： 50W×75H×30D mm      重量： 約120g

資料⇒こちら

2003/06/10 新発売

新発売 !! 2002/12/26

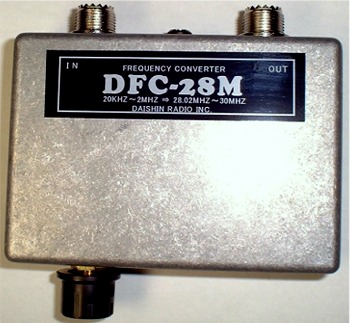

BCL用、長波、中波、LOW BAND 受信専用周波数コンバーター

DFC-28M  \9,800-(税抜）
20KHZ～2000KHZ⇒28.02ＭＨＺ～30ＭＨＺ
アルミダイキャストケースで、高強度、高特性です

DBM採用で混変調特性が良い 局部発振周波数：28MHZ
入出力端子　M型 電源：DC8～14V 40mA
サイズ：120W×85D×35H(mm) 重量：280g

完売しました　後継 DPA-25LFXになります

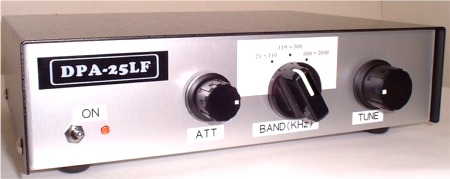

BCL用、長波、中波、LOW BAND 受信専用アンプ
DPA-25LF　25KHZ～2000KHZ　 ￥16,600-(税抜）（2007年6月価格改定）
プリセレクター内蔵、利得25dB 、可変ATT機能付、アンテナ端子M型、DC11～14V動作
サイズ：200W×150D×50H(mm)

BAND切替：
A=25KHZ～110KHZ, 　B=110KHZ～500KHZ,　 C=500KHZ～2000KHZ,

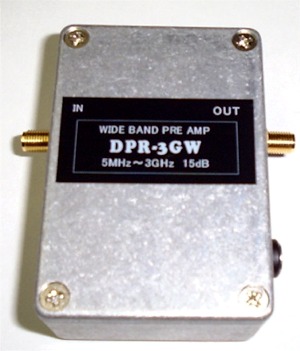

　超広帯域 受信アンプ

5MHZ～3GHZ　15dB±5dB
DPR-3GW   \8,800 (税抜）

DC8～14V　SMA端子　MMIC使用
ｻｲｽﾞ　55W×80D×30H(mm)
資料⇒こちら

50KHZ～1900MHZ 15dB±5dB
☆DPR-1.9GW  \7,800(税抜）

DC8～14V BNC端子 MMIC使用
ｻｲｽﾞ　55W×80D×30H(mm)
資料⇒こちら

　

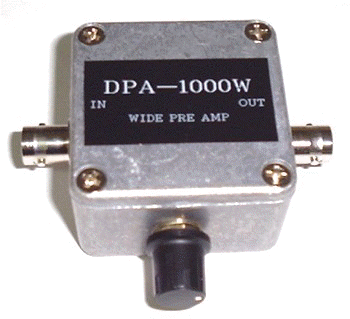

新発売!!　超広帯域　高利得受信アンプ
☆DPA-1000W　\9,800-(税抜）
50KHZ～1900MHZ
10～30dB可変型
DC8～14V BNC端子 MMIC×2使用
ｻｲｽﾞ　50W×50D×27H(mm)

資料⇒こちら

DPA-500WのNEWタイプ

完売しました　後継 DW-30Bになります

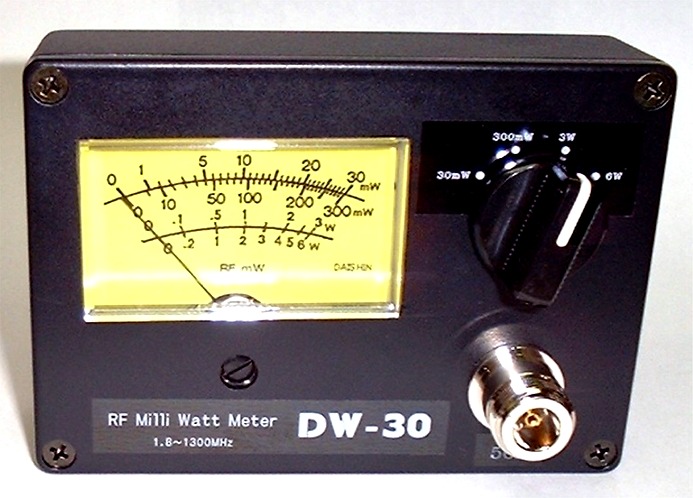

QRP（小電力）用　終端型高周波電力計
1mW～6Ｗ   1.8～1300MHZ
RF Milli Watt Meter  DW-30     \18,000-(税抜）

周波数範囲：1.8～1300MHZ
測定電力：30mW/300mW/3W/6W切替
　　　　　　　最大6Ｗ3分以内
インピーダンス：50Ω
VSWR：1.10以下(～850MHZ）　
             1.20以下(～1300MHZ)
入力端子：50Ω　Ｎ-Ｊ型
サイズ：120×85×35mm
重量：250g

資料⇒こちら

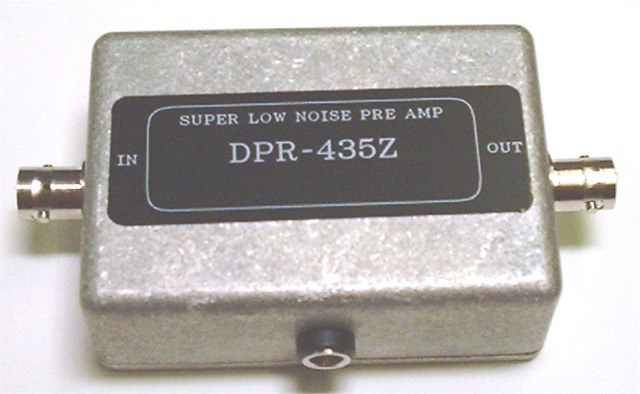

受信専用アンプ   DPR-Z シリーズ



 SUPER HEMT スーパーローノイズプリアンプ

  DPR-Z    ￥15,800-(税抜）
  10～900MHZ内のご指定の周波数で承ります

高利得  20dB　高感度、高性能、低雑音です
アルミダイキャストケースで、高強度、高特性です

周波数  10～900MHZ 内の一指定の周波数
入出力端子　50Ω BNC-J型（M、N型可）
利得　  20dB　タイプ
雑音指数   0.3dBタイプ

電源電圧　DC8V～16V  20mA以下
サイズ：80W・55D・30Hmm

別売：ACアダプター　VSM-932 \1,500-(税抜）


写真クリック拡大します

資料⇒こちら

　

　

SWL,BCL受信用便利グッズ 　　2002.02.07



完売しました

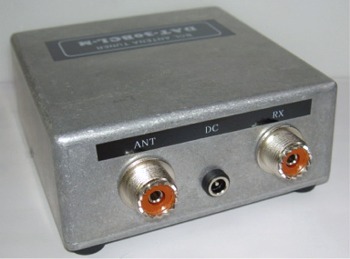

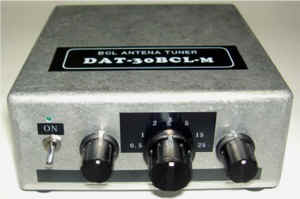

BCL ANTENNA TUNER
受信専用　BCL アンテナチューナー
DAT-30BCL-M

周波数：500KHZ～30MHZ
調整範囲：20～400Ω不平衡
アンテナ入出力：M端子
電源電圧：DC11～15V動作
\9,800-(税抜）




背面

　 　

FMラジオ帯受信専用アンプ


FM 放送帯受信専用
DPR-80S　\11,800-(税抜）
SUPER HEMT スーパーローノイズプリアンプ  　

周波数：76～90MHz　同調型
超高利得：30dB（MAX) 、-10dB(20dB)切替型
電源電圧：6Ｖ～１４Ｖ　100ｍＡ
サイズ：61W×112D×31H mm
アンテナ入出力：F-J 型端子　75Ω

別売：ACアダプター　VSM-932 \1,500-(税抜）


資料⇒こちら

アンテナ端子　BNC-J 　50Ω　タイプもあります
DPR-80S-BNC　\11,800-(税抜）



SWL,BCL受信用便利グッズ ANTTENA CONBINER/SPITTER


★１本のアンテナを２台の受信機に分配　
or★２本のアンテナを１台の受信機に接続

受信アンテナ用2合成/分配器
周波数帯域：100KHZ～100MHZ 　５０Ω　M型
DSL-552     ￥8,500-(税抜）

資料⇒こちら


★１本のアンテナを4台の受信機に分配　
or★4本のアンテナを１台の受信機に接続

受信アンテナ用4合成/分配器
周波数帯域：100KHZ～100MHZ　 ５０Ω　M型
 DSL-554    ￥11,000-(税抜）

資料⇒こちら

　|

　電波障害対策用パーツ　
DTF-FPシリーズ（Ｆ型コネクタータイプ）
高信頼のシールドケース内蔵

テレビジョン等と受信アンテナの間に挿入し、妨害波を抑制します。
基本波による混変調に効果があります。

屋外用トラップフィルター(７５Ω)
減衰量55dB　挿入損失2dB         \6,100-(税抜）（2007年価格改定）
DTF-50W-FP 50MHZ用
DTF-145W-FP 144MHZ用
DTF-435W-FP 430MHZ用


　屋外用ハイパスフィルター(７５Ω)
　減衰量55dB　挿入損失2dB     \6,300-(税抜）（2007年価格改定）
DTF-HFW-FP　1.9～50MHZ用
DTF-UPW-FP  HF～430MHZ用　　




TOP/ 目次/受信プリアンプＤＰＡ/屋外受信アンプDLA/アンテナバランＤＢ/電波障害対策用フィルターＤＴＦ/コモンフィルターDCF/DAISHIN PARTS/ＢＣＬ受信用/その他オリジナル/オリジナル新製品/取扱商品メーカー/コネクター/業務無線用アンテナ/バーゲンコーナー/電波障害テレホンI対策パーツ/リンク　/disk みんなのリンク集 /自作のページへ/会社案内/通販法規/注文方法/注文書/問合せ/

有限会社　大進無線
 〒410-0022 沼津市大岡 2223-14
 TEL 055-925-4961    FAX 055-925-4962

URL https://www.ddd-daishin.co.jp/

Copyright(c) 2000-2024 DAISHIN  RADIO  INC. All rights reserved
