NO.85 5A  DC AC電源ラインフィルタ (コモンモード対策用 の作り方

5A DC AC 電源ラインフィルタ KIT-ＤＣK-31RAW  の作り方
 1～50MHz　TV、DVD、オーディオアンプ、電子機器、電化製品など
コモン・モード DC AC電源ラインフィルタ　  5A

この5A DC AC電源ラインフィルタは、TV、DVD、オーディオアンプ、電子機器、電化製品や ACアダプタ などのDC または AC電源コードに挿入して 電源コードから混入する、または流出する妨害波（ノイズ）を抑制するものです

無線機用にもお使い頂けます、無線機のDC AC電源コードに挿入して、電源コードから流出するコモン電流を阻止するものです障害の対策や予防に役立つと思います

中型31φコア２個を重ねて、0.3SQ ETFEふっ素ポリマー絶縁色別電線をキャンセル巻きして、5A のコモンモード DC AC対応電源ラインフィルタを作ります

簡単な構造ですが、特に　アマチュア無線1～50MHz帯 HFバンドの コモンモードインピーダンスが 3KΩ以上と、特性が良く 、強力な効果が期待できます

KIT-ＤＣK-31RAW の作り方
①中型の直径31mm内径19mm厚さ10mmのフェライトコアを２個重ねて 、0.3SQ ETFEふっ素ポリマー絶縁色別電線 1.5m　2本をコアの巻き方の通り23回（コア内通過数）キャンセル巻きします、
②巻き込んだ電線は、ほどけないように結束バンドでとめておきます
電線の両端は、使用接続状況により　プラグやターミナルなどで接続します

完 成 構 成 図
png
 入出力の方向性はありません　
 コモンモード・フィルタは、金属物から数cm以上離して設置してください
入出力も、直線上になるよう配置してください

KIT-DCK-31RAW
1～50MHz　コモンモードインピーダンス 3KΩ以上
最大電流　5A  DC AC
完成サイズ：約 35φ×  24mm
　　KIT-DCK-31RAW  部　品　表　　
*フェライトコア E04RA310190100----2個
*0.3SQ ETFEふっ素ポリマー絶縁色別電線1.5m---2本
*結束バンド---1本

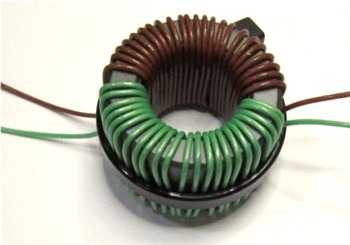

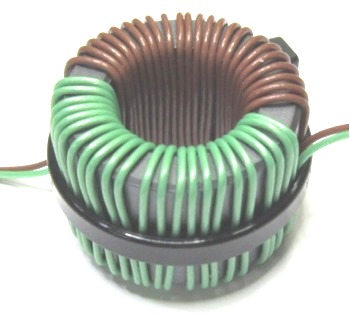

製作例

注意
 ご存知のように、AC電源（商用電源）は、高電圧、高電流ですので、絶縁、安全には、十分注意して製作して下さい、誤って、絶縁不良やショートなどになると、火災事故などの危険性があります、設置配置なども細心の注意をして製作して下さい。
また、DC電源などの極性に注意して下さい
ヒューズがありませんので、必要な場合は、 IN 側に挿入してください

コアの巻き方
①  0.3SQ 600V ETFE色別電線1.5m 2本ともを下記のように約半分に折り返します
　　png

2、、その折り返した1本を約半分の長さで、2個重ねたフェライトコアに通します
　png  png
3、その片側（0.3SQ 色別ETFE電線）を、コアの1/4以内にしっかり密着するように12回巻き込みます（コア内通過数）　
　　

4、半折のもう片側を11回巻き込みます（コア内通過数）
合計23回巻きになります
　　
5、0.3SQ 色別ETFE電線 1.5m もう1本をコアの反対側に同様に23回巻きます、キャンセル巻きします
　　

 　　png
6、電線の外周から、ほどけないように結束バンドなどで留めておきます
　　png

コモンモードチョークのインピーダンスは、3KΩ以上が推奨値です

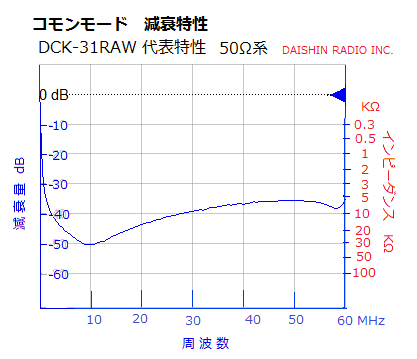

DCK-31RAW  コモンモード・チョーク 代表特性　50Ω系
周波数　MHZ

1

 1.9 3.5 7 14 21 28 50
減衰量　-dB 32.6 37.9 42.8 48.3 47.6 42.4 39.0 33.9
インピーダンスｋΩ 4.2 7.8 13.8 26.0 23.9 13.2 8.9 4.9

--------------------------------------------------------------



コモンモード・チョーク、（フロート・バラン）については、下記に詳細解説があります、おすすめします
参考文献：　改定新版　定本トロイダル・コア活用百科　　山村英穂著　CQ出版社

KIT-DCK-31RAW 部品表の部品セットは\1300円（税抜）でpng大進無線で取り扱います
